六针直插式排针连接器结构设计

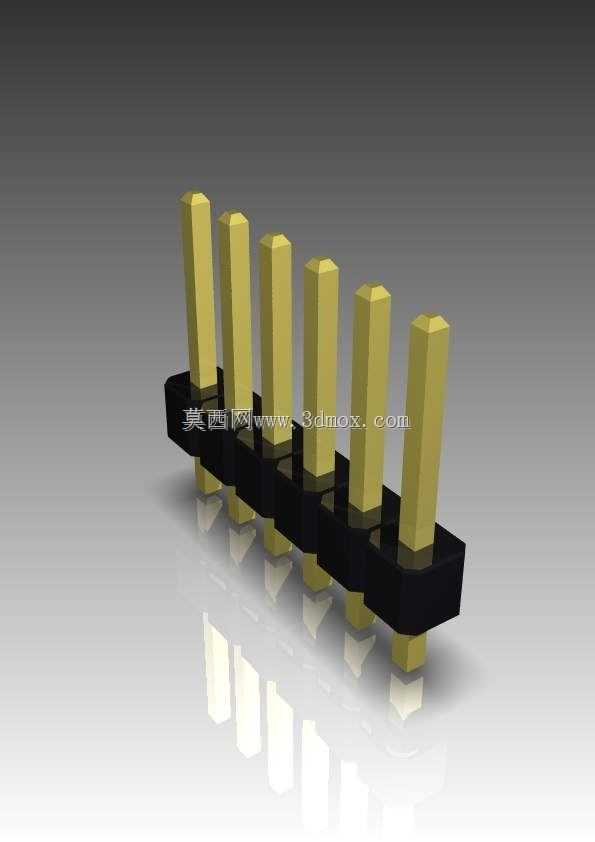

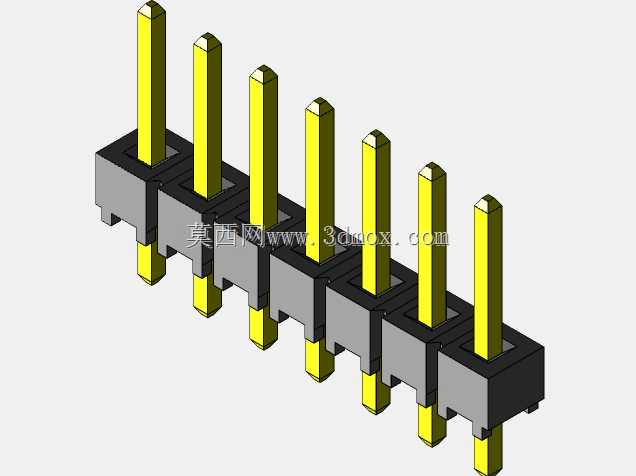

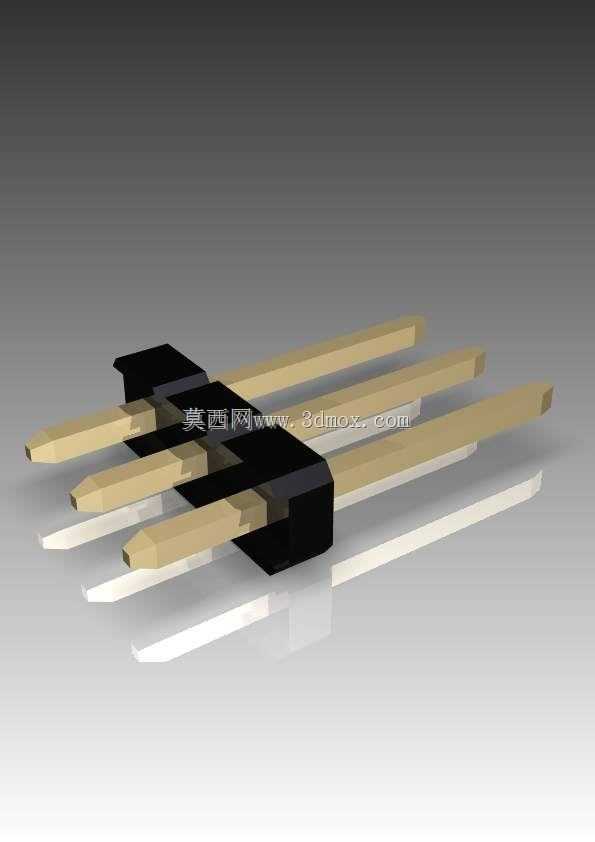

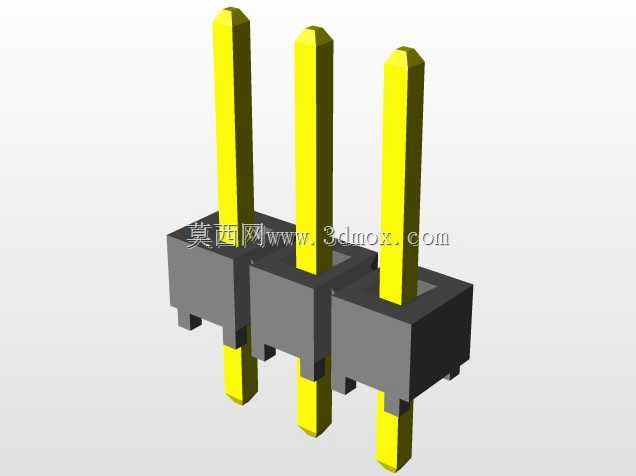

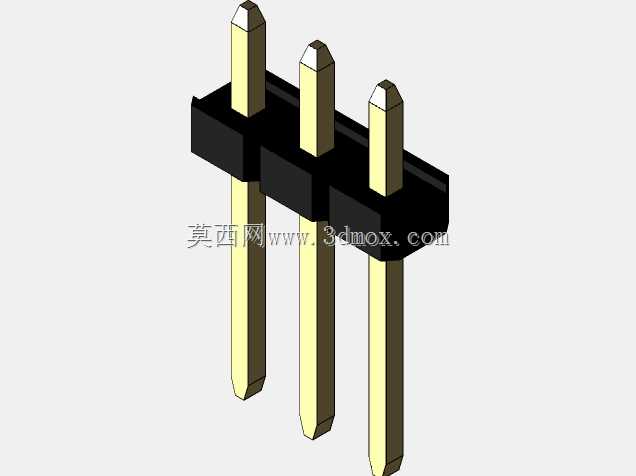

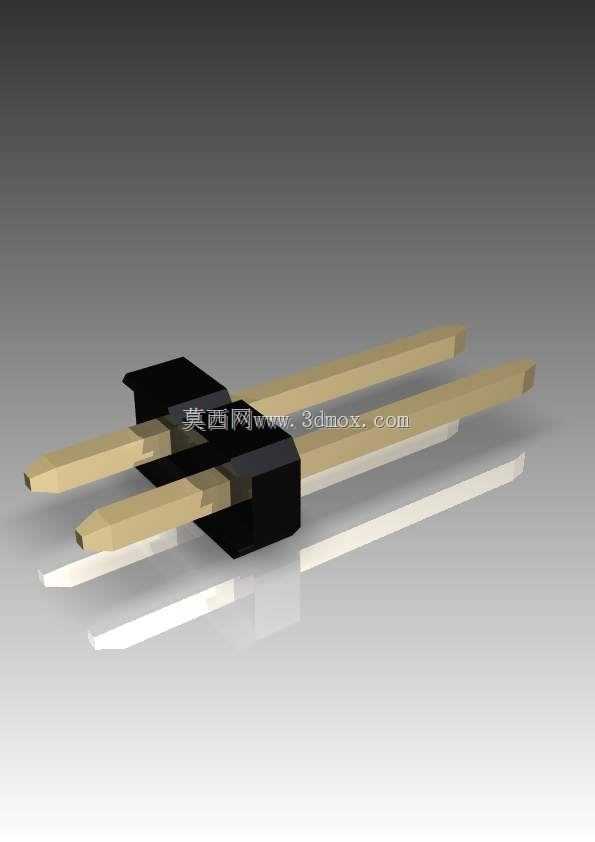

　　该款六针直插排针是板对板电连接场景中应用极为广泛的基础连接件，常见于工控控制板卡、消费电子主板、嵌入式开发模块、电源转接板等设备的内部电路对接环节，主要承担不同PCB板之间、PCB板与外接功能模块之间的电流传输与信号导通作用，是低压弱电类电子设备组装环节不可或缺的基础连接部件。从结构设计逻辑来看，该排针采用单排六针等距排布方案，针体选用黄铜基材做基础导电载体，表面做镀金或镀锡处理以降低接触电阻、提升抗氧化能力，避免长期使用后出现接触不良、信号衰减的问题；底部黑色基座采用耐高温绝缘工程塑料注塑成型，一方面为每根插针提供稳定的定位支撑，保证插针之间的间距精度符合行业通用标准，另一方面实现相邻插针之间的电气绝缘，

　　防止高压差针脚之间出现爬电、击穿短路的风险。插针主体为方形截面结构，相比圆形插针，方形截面在与母座对插时能够提供更大的接触面积，同时抗弯折能力更强，在自动化波峰焊、手工焊接以及后续设备维护插拔过程中，不容易出现针体歪斜、变形的问题。插针下端伸出基座的引脚长度经过严格核算，既能够满足常规1.6mm厚度PCB板的透焊要求，预留足够的焊锡浸润长度保证焊接可靠性，又不会因为引脚过长导致焊接后多余针脚触碰板上其他走线造成短路。基座的外形尺寸严格匹配通用2.54mm间距排针的安装边界，宽度方向控制在标准范围内，不会占用PCB板上多余的布线空间，相邻排针之间可以紧密排布也不会出现结构干涉；基座底部做了平整化处理，焊接时能够与PCB板面完全贴合，

　　避免过炉焊接时出现浮高、倾斜的问题，保证所有插针的垂直度一致。在实际选型使用过程中，该款排针可以直接搭配同间距的直插母座、排线座使用，实现可拆卸式的电路连接，方便设备后期的模块更换与维护检修；插针上端的对接段做了倒角导向处理，与母座对插时能够顺利导入接触簧片，不会出现插针顶弯、对位困难的问题，降低组装环节的操作难度。设计建模过程中，重点保证了每根插针的中心距公差控制在±0.05mm范围内，基座上的插针安装孔与针体采用过盈配合设计，装配后插针不会出现轴向窜动、转动的问题，能够承受常规插拔力下的结构强度要求，同时基座的耐温参数匹配常规无铅波峰焊的温度曲线，过炉过程中不会出现基座融化、变形、针位偏移的问题。
