双排针座锥形箱头接插件结构设计

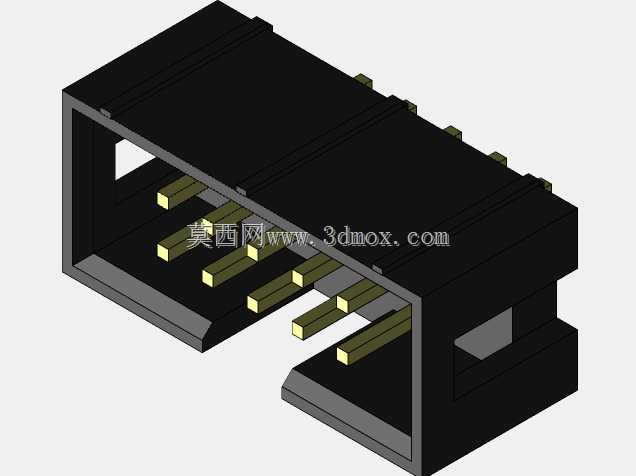

　　这类锥形箱头接插件是板对板电气连接场景里的常用基础元件，日常在工控板卡、消费电子主板、电源模块的板间信号与小电流传输环节都能见到它的身影，主要承担两块平行排布PCB板之间的电路导通功能，相比单排针座，双排排布的结构能在相同安装宽度下提供翻倍的引脚通路，适配高密度布线的板卡连接需求。从结构设计逻辑来看，主体采用黑色绝缘基座做引脚承载，基座的锥形箱式腔体一方面给插合过程提供导向，避免公母头对接时出现引脚弯折、对位偏移的问题，另一方面腔体侧壁能对插合后的公端形成包裹限位，提升连接后的抗侧向晃动能力，减少设备受振动时出现的接触不良故障。绝缘基座选用的是具备一定阻燃等级与耐温性能的工程塑料，能满足常规电子设备工作时的温升耐受要求，

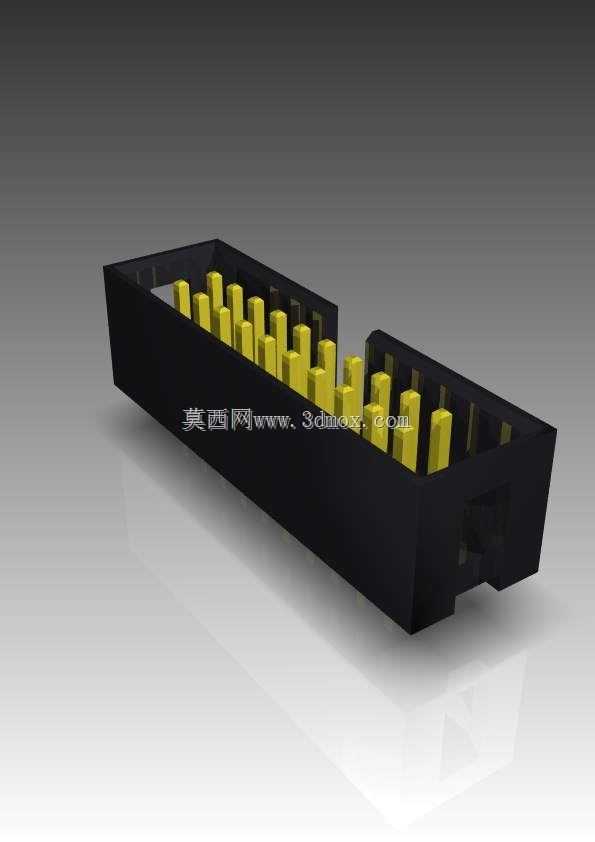

　　同时绝缘性能可避免相邻引脚之间出现爬电、短路问题。内部排布的黄色导电插针采用等间距阵列布局，插针根部与基座做过盈压合固定，保证引脚不会在反复插拔过程中出现松动移位，插针的接触端做了倒角处理，降低插合时的对位阻力，插针尾部为直插式设计，可直接穿过PCB板对应的安装孔完成波峰焊固定，焊接后引脚与焊盘的结合强度能满足常规工业场景下的抗振动要求。从安装边界来看，这类接插件的基座宽度、长度与引脚间距都遵循通用排针的尺寸规范，设计选型时可直接匹配对应规格的母座，不需要额外调整PCB板的开孔布局，基座的高度控制在常规板间安装的常用尺寸区间，能适配多数机箱内的板层间距要求，不会出现板间干涉或者插合不到位的问题。在实际设备装配环节，

　　这类接插件的插合寿命能满足常规设备的维护插拔需求，接触电阻控制在较低水平，可保证小电流信号与低压供电的稳定传输，不会因为接触压降影响板卡的正常工作。设计建模时需要重点把控引脚的同轴度、基座腔体的导向锥度，以及引脚伸出基座的长度公差，避免出现插合卡顿、引脚虚接的问题，同时基座的分型面设计要兼顾注塑生产的脱模便利性，减少生产过程中的飞边、变形缺陷，保证批量生产时的尺寸一致性。
