板载式RCA音视频接口接插件结构

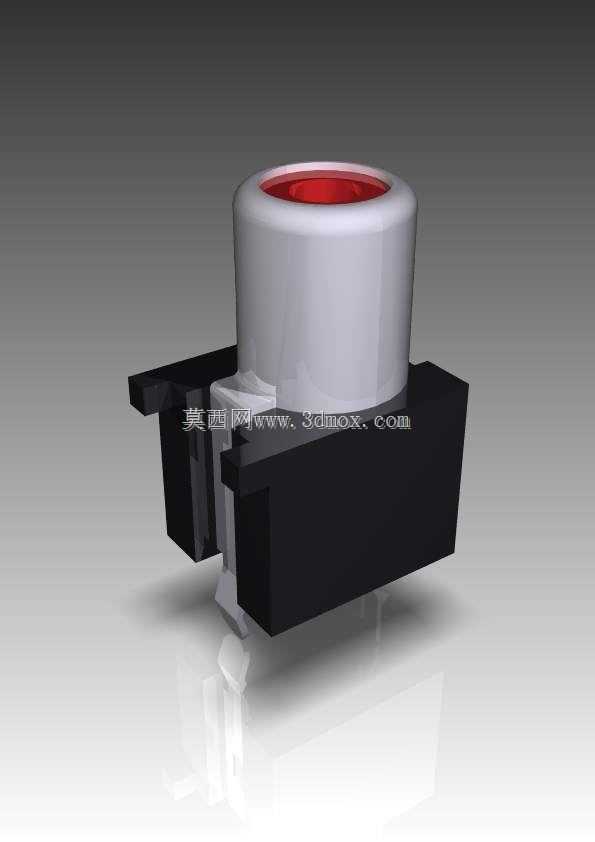

　　这款板载RCA接插件主要面向消费类音视频设备、工控音视频采集终端、车载影音系统的PCB板端连接场景，作为同轴音视频信号的板端接驳载体，承担模拟音视频信号的稳定传输功能，可适配标准RCA公头的插拔连接，满足单路复合视频、同轴音频或者S/PDIF数字信号的传输需求。从结构设计来看，主体采用绝缘塑壳作为承载基座，上部的圆柱形接触腔体内部设置有中心信号接触件与外围环形接地接触件，中心接触件采用弹性接触结构，可保证公头插入后接触电阻稳定，避免信号传输过程中出现接触不良、信号衰减的问题；外围接地环采用全包覆结构，可有效屏蔽外界电磁干扰，提升弱信号传输过程中的抗干扰能力，降低信号杂波干扰的概率。下部的塑壳基座设置有PCB插装定位柱与焊接引脚，

　　定位柱可在波峰焊工序前与PCB板上的定位孔配合，实现接插件的预固定，避免焊接过程中出现偏移、浮高问题；焊接引脚采用标准2.54mm间距排布，可适配常规波峰焊、手工焊的加工工艺要求，引脚长度预留了合适的焊锡爬升空间，可保证焊接后的结合强度，满足日常使用过程中反复插拔的受力要求。安装边界方面，基座底部的安装平面与PCB板面完全贴合，接插件整体突出板面的高度控制在常规板载接插件的通用尺寸范围内，不会与机箱内部的其他结构件产生干涉；两侧的卡扣结构可在接插件插装到位后与PCB板边缘卡合，进一步提升接插件的固定强度，抵消公头插拔过程中产生的侧向推力，避免长期使用后引脚出现脱焊、变形问题。

　　接触腔体顶部的红色标识圈为行业通用的右声道或者复合视频通道标识，可帮助生产组装、后期维护过程中快速识别通道定义，避免接线错误。整体结构设计充分考虑了批量生产的工艺性，塑壳部分采用一体注塑成型，减少了多余的装配零件，可有效降低生产装配成本，同时各部位的拔模斜度、壁厚都符合注塑工艺的成型要求，避免生产过程中出现缩痕、缺料等成型缺陷。接触件部分采用铜合金基材镀镍镀金的表面处理工艺，既保证了优良的导电性能，也提升了接触件的抗氧化能力，可满足长期使用的接触可靠性要求，适配不同温湿度环境下的使用需求，不会因为环境氧化导致信号传输质量下降。
