贴片式轻触按键电子开关结构设计

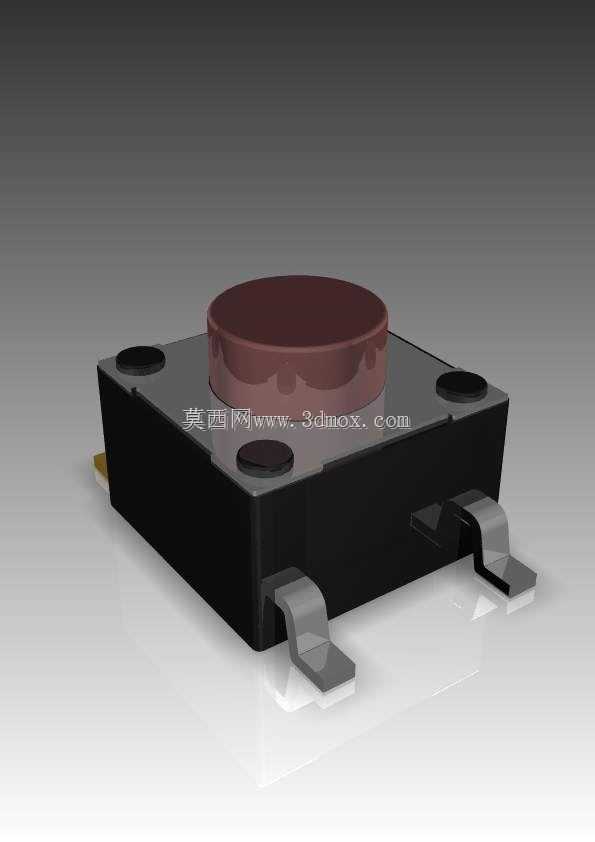

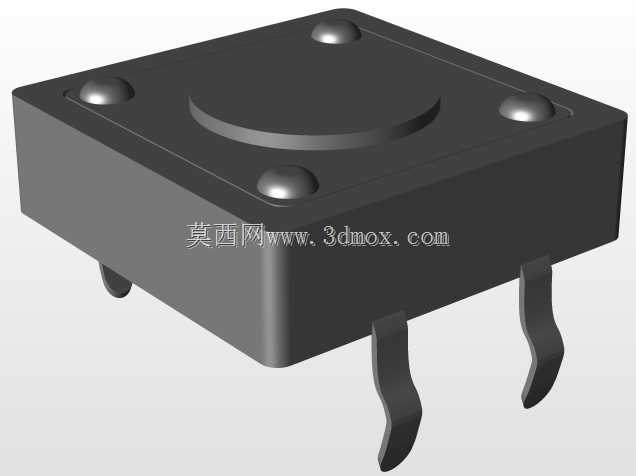

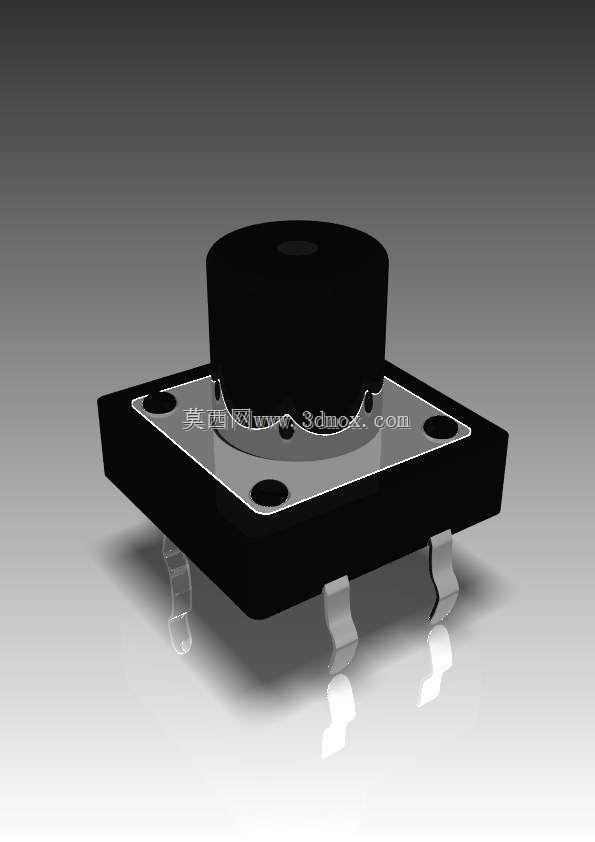

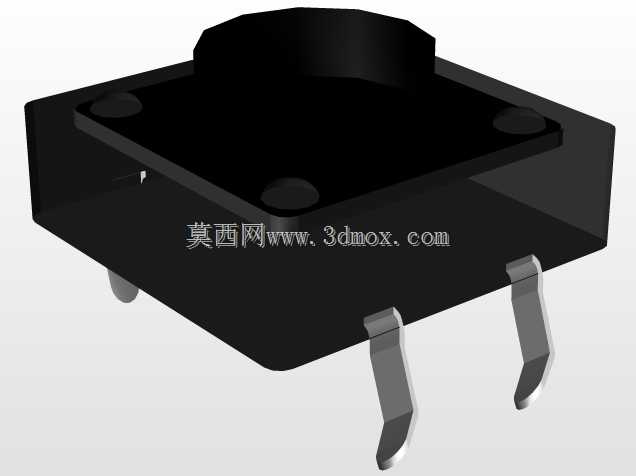

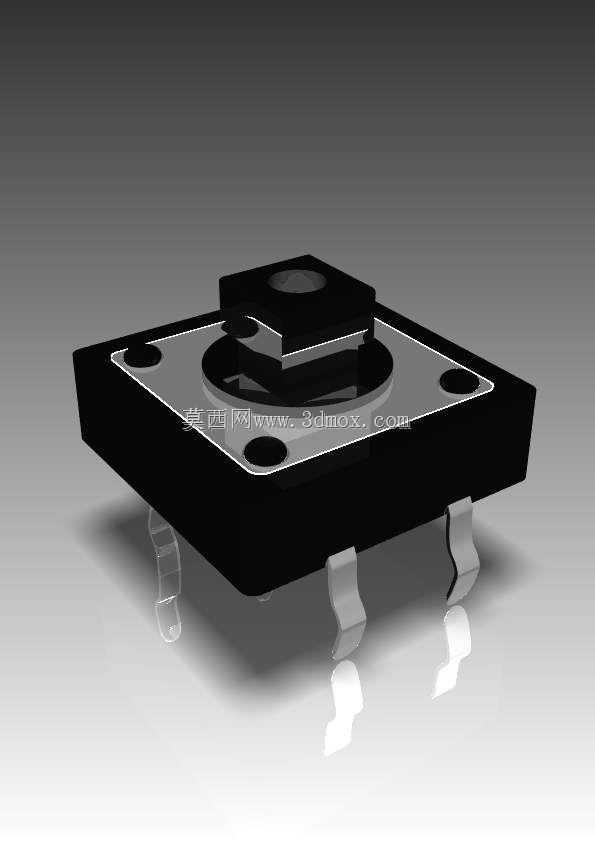

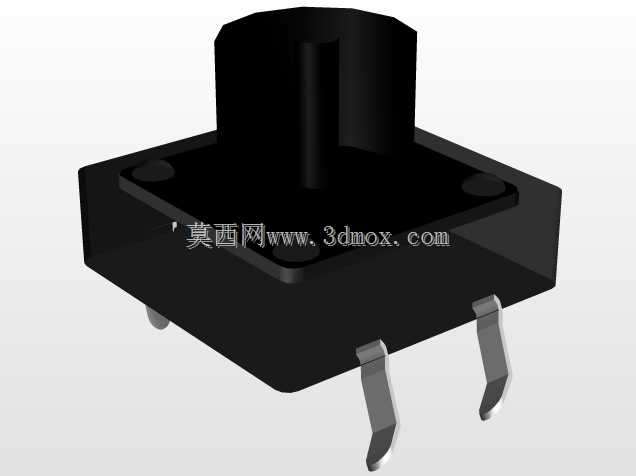

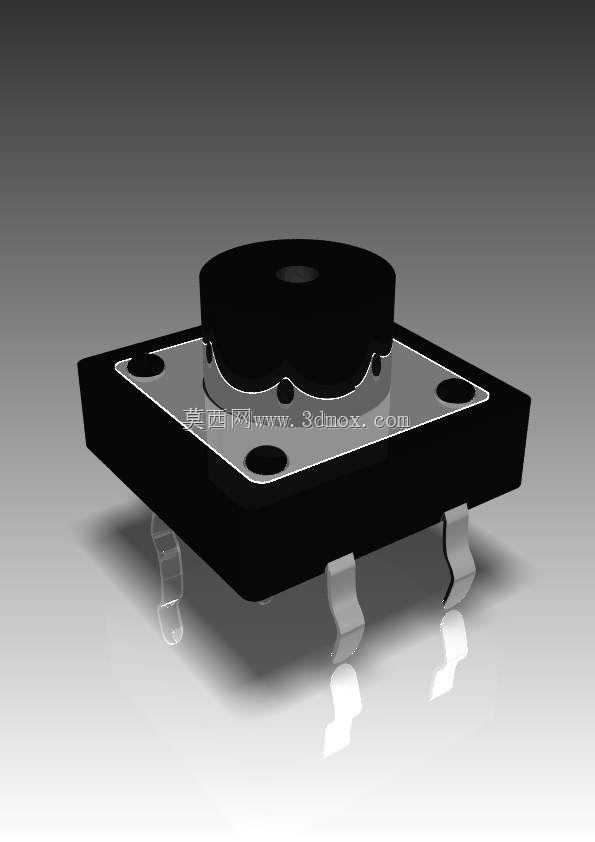

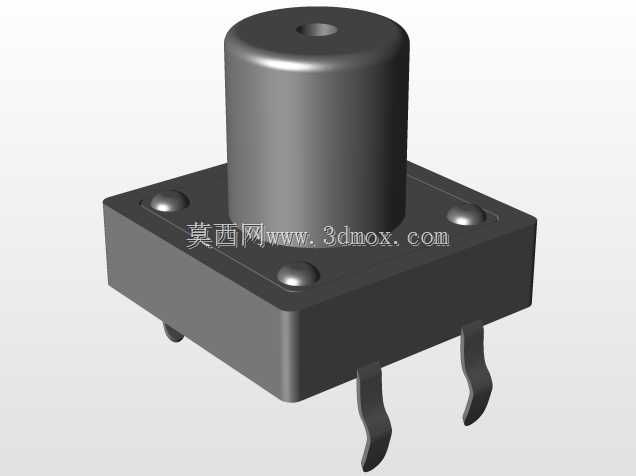

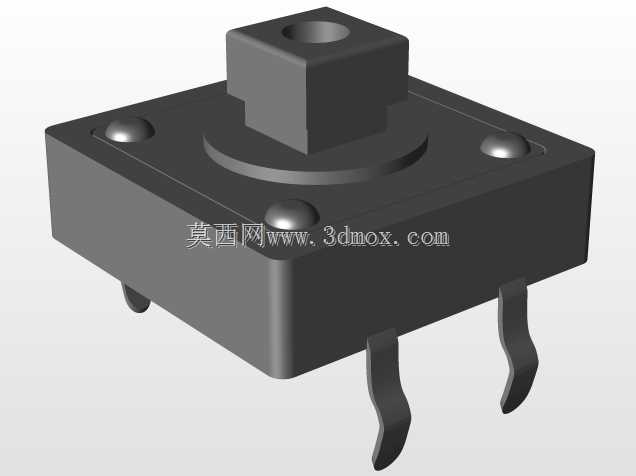

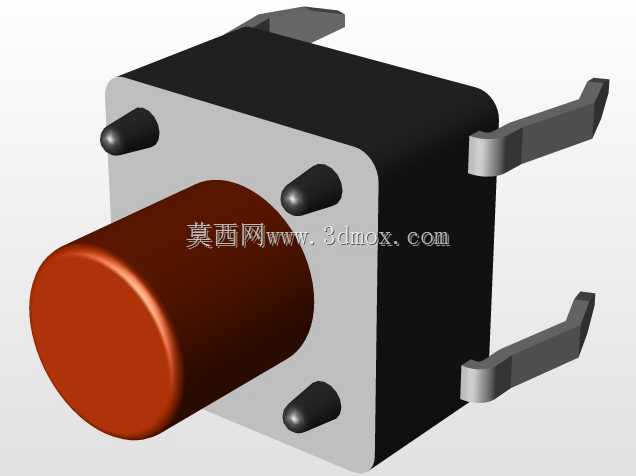

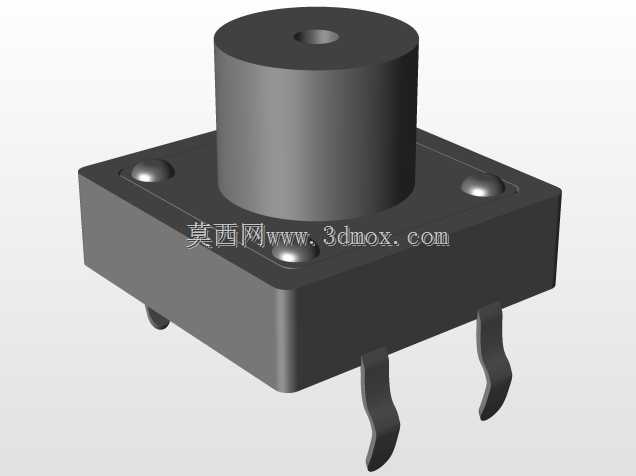

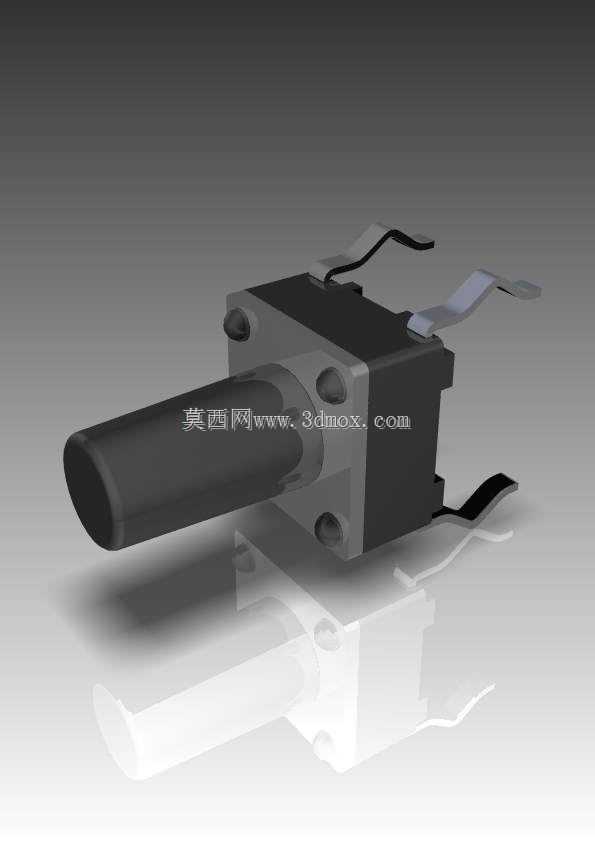

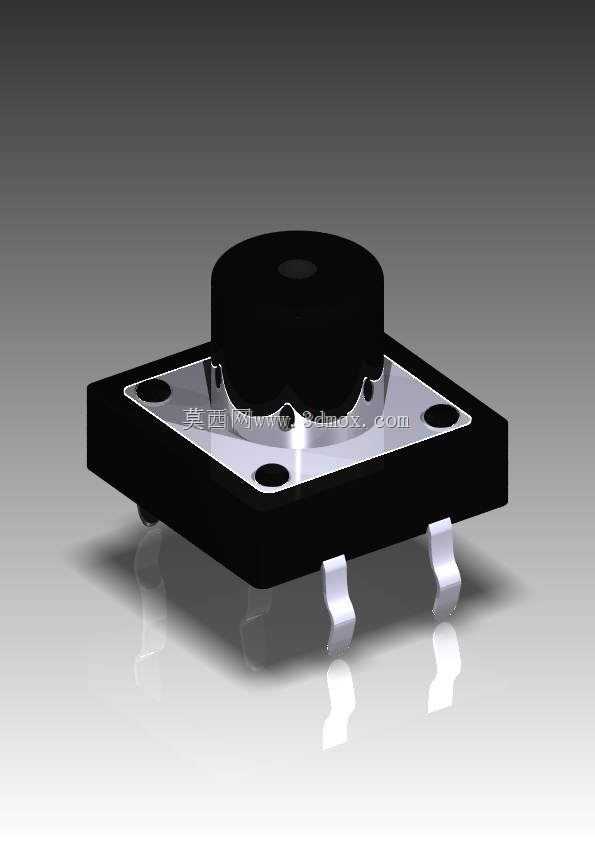

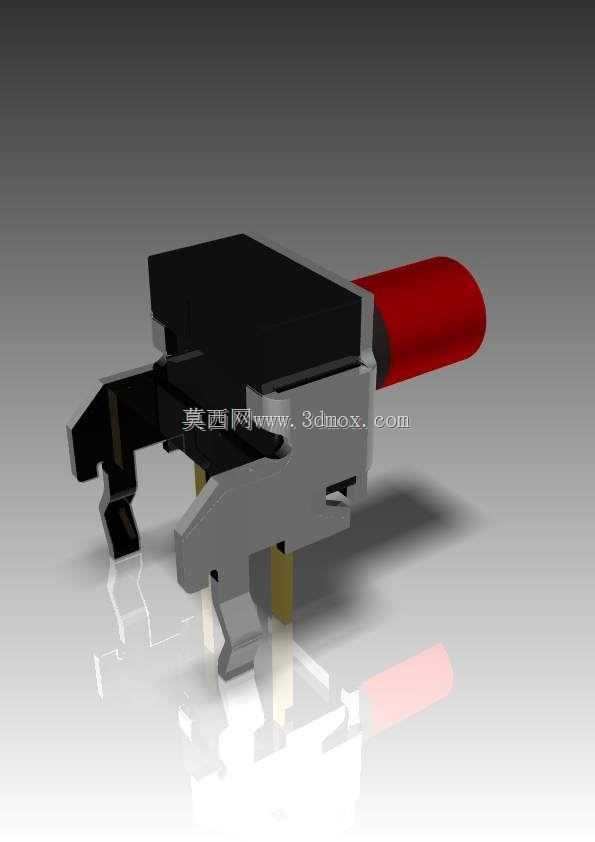

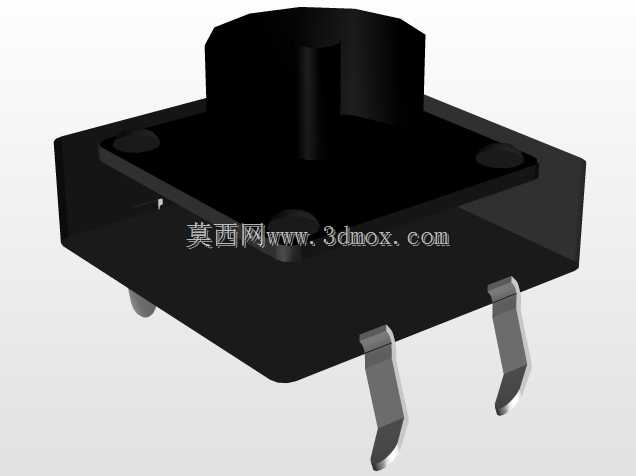

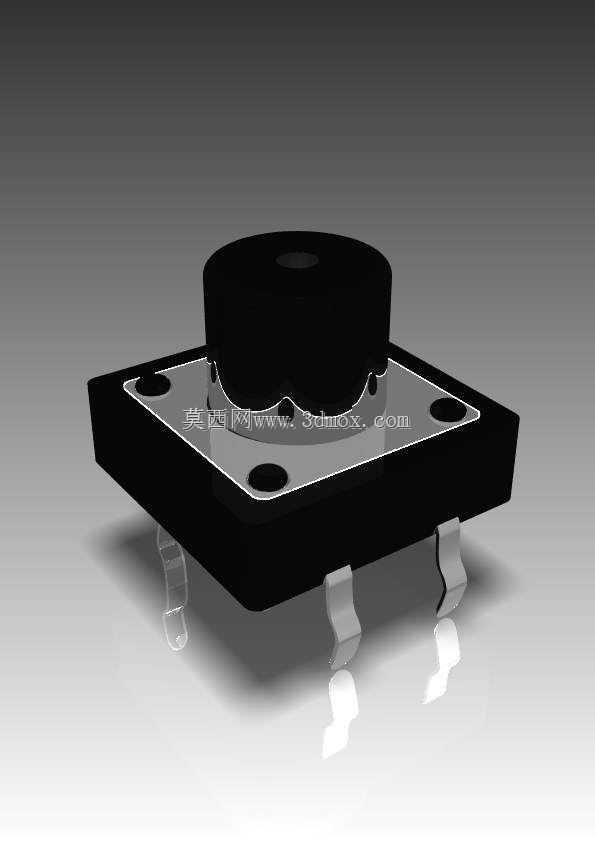

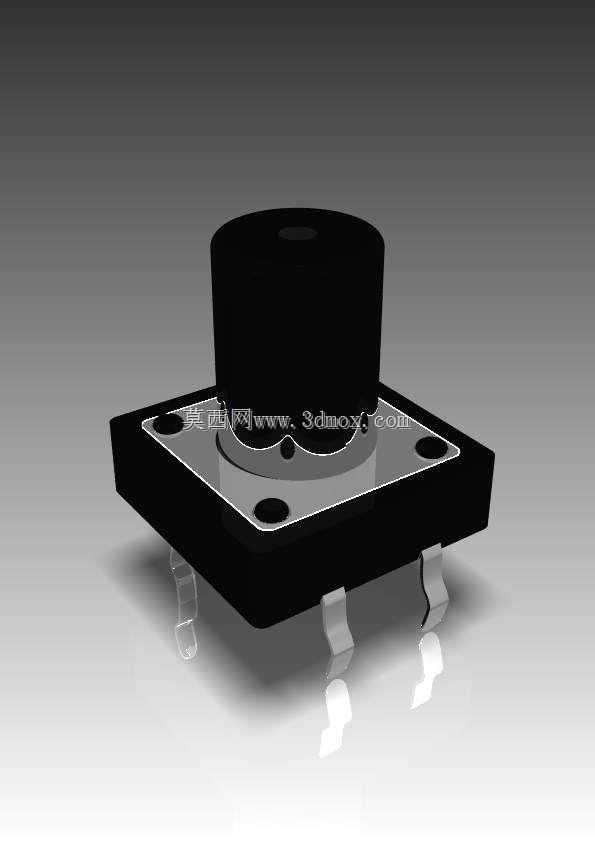

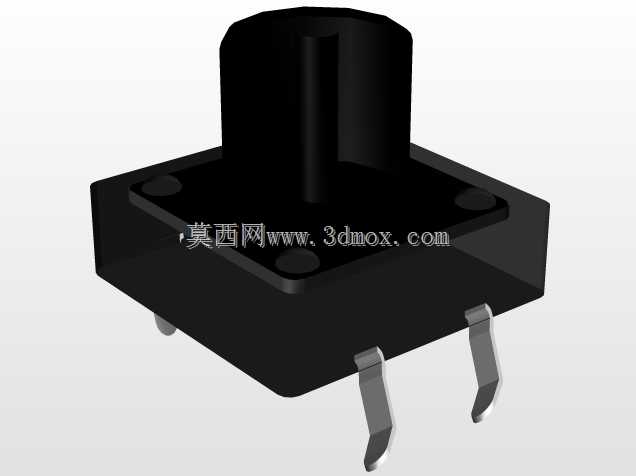

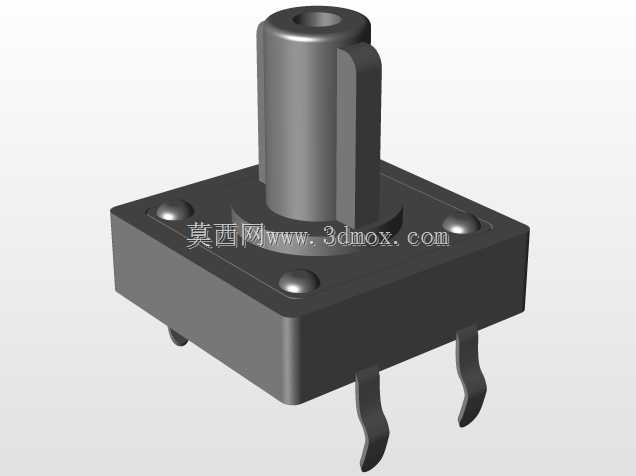

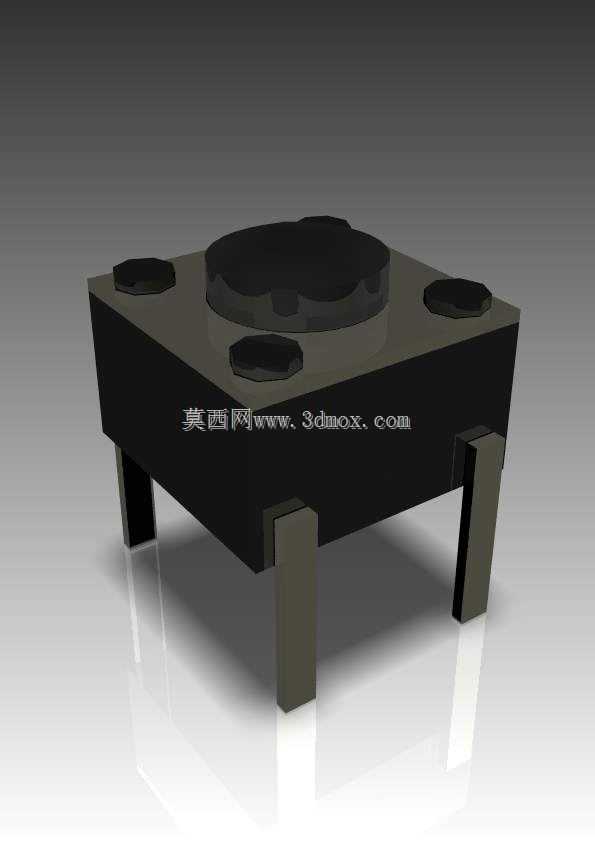

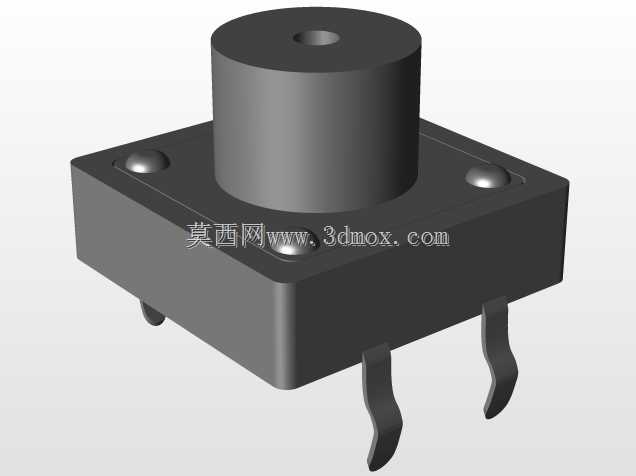

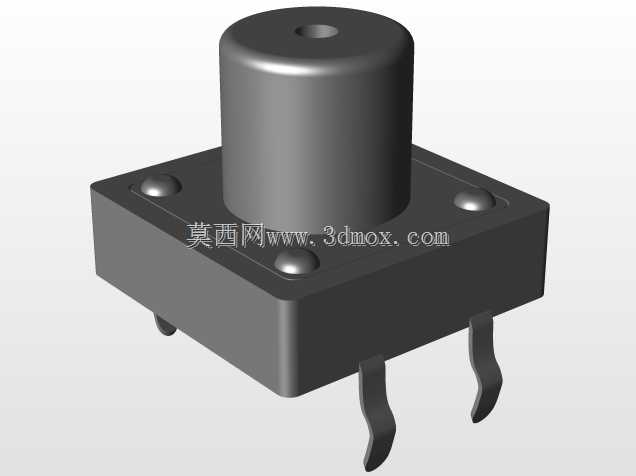

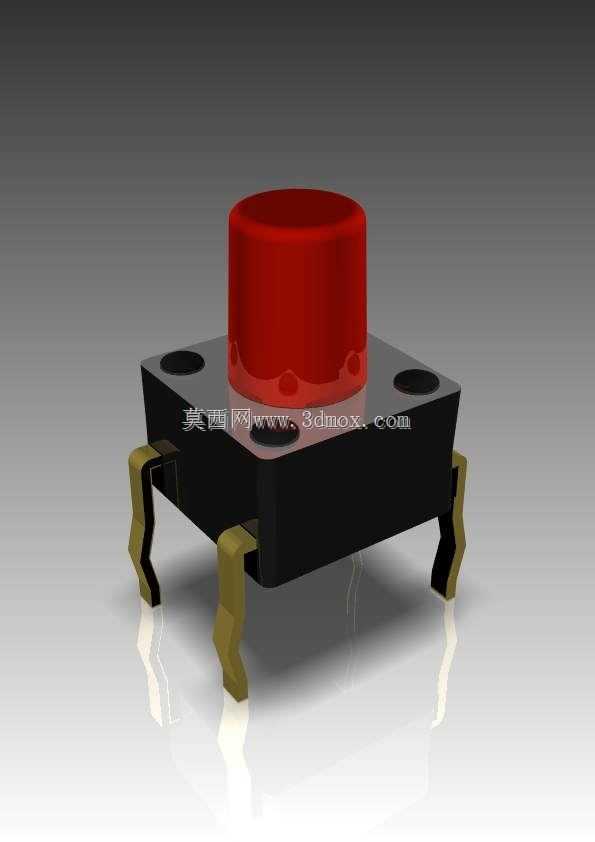

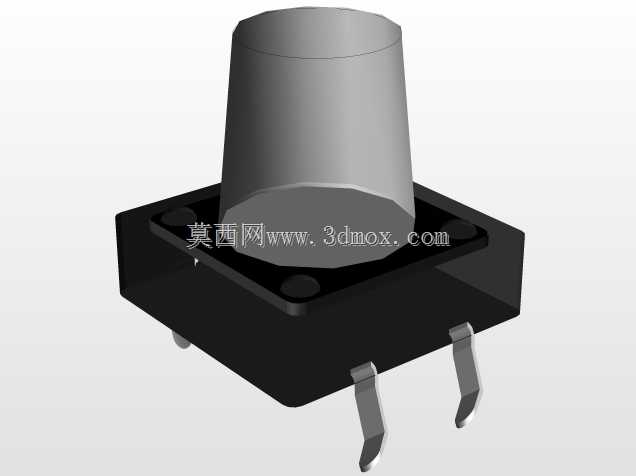

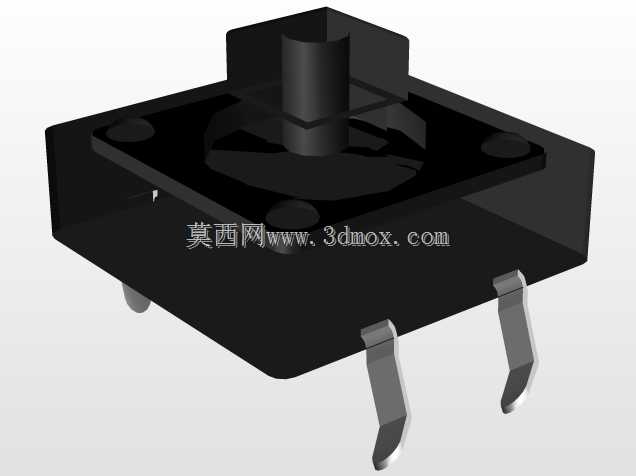

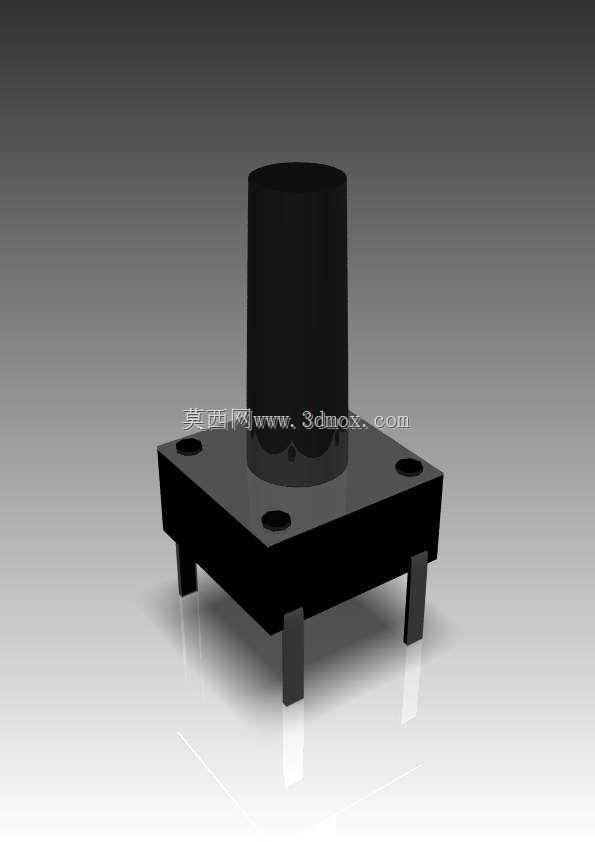

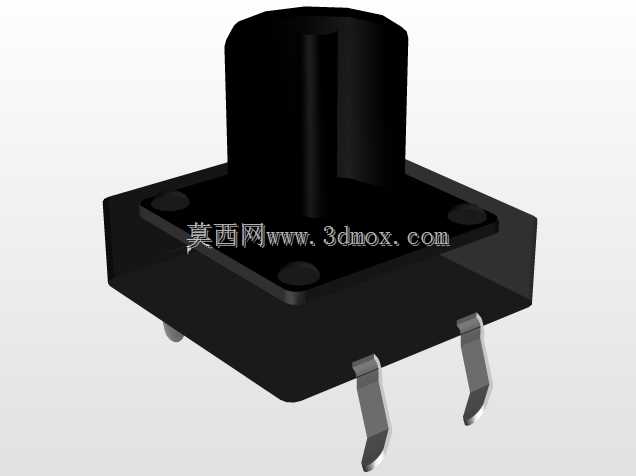

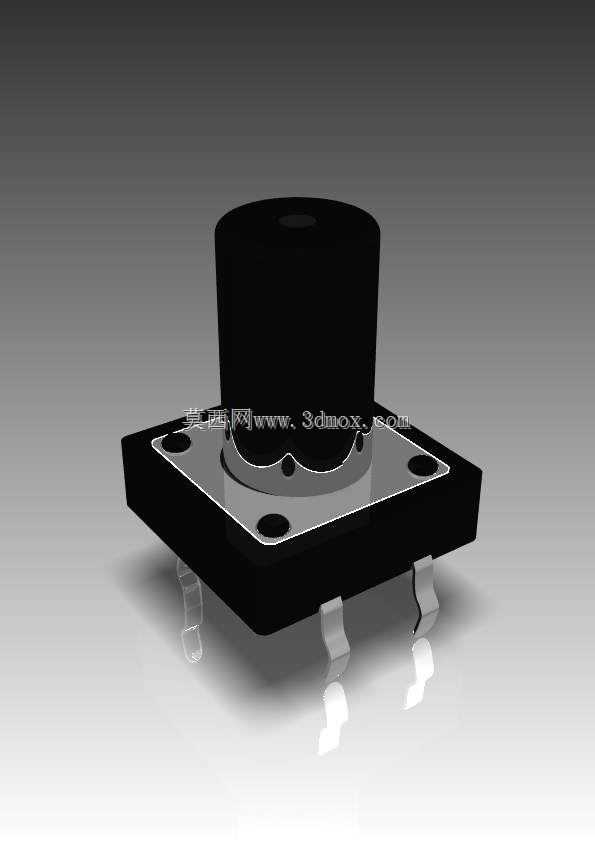

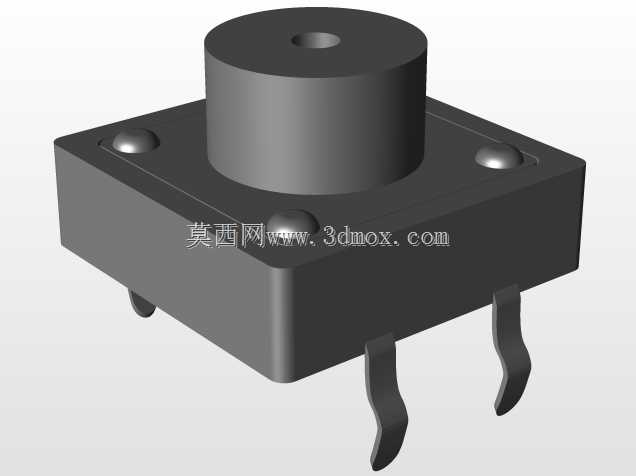

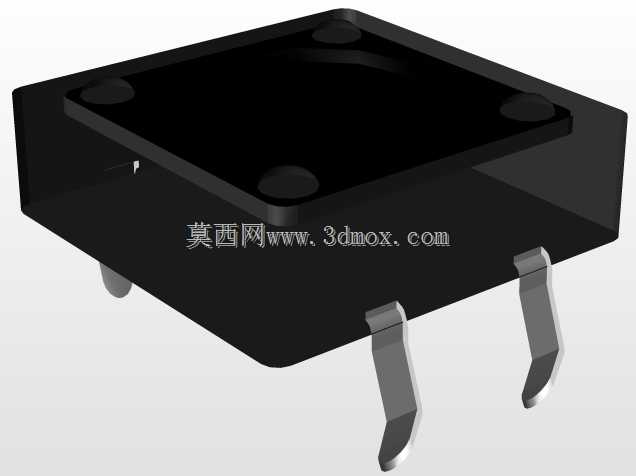

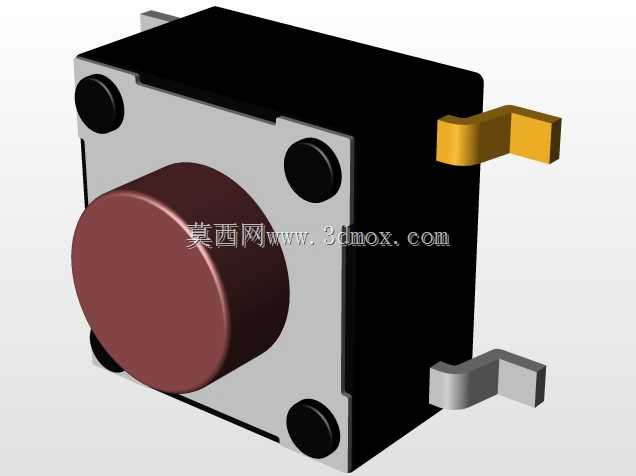

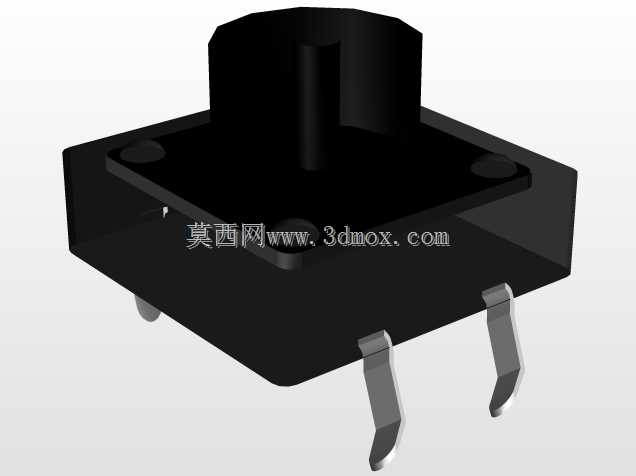

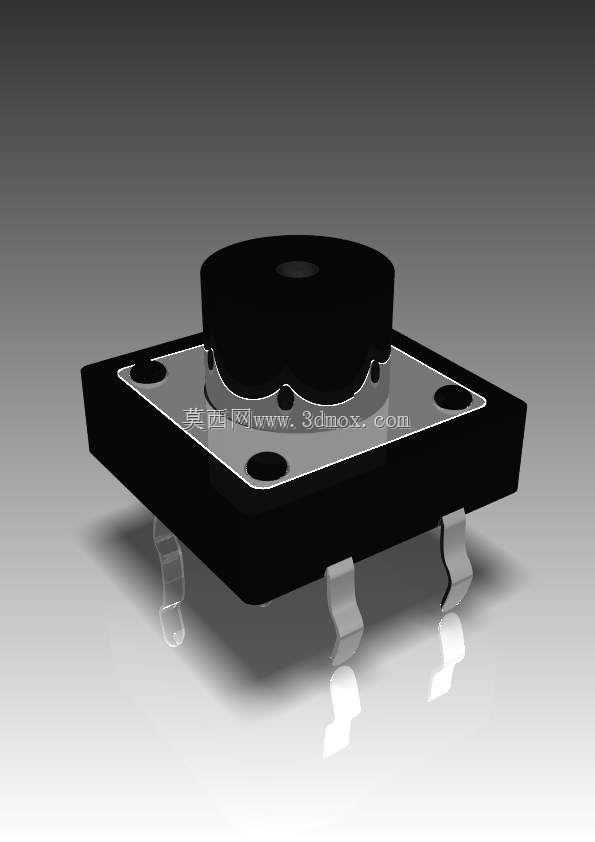

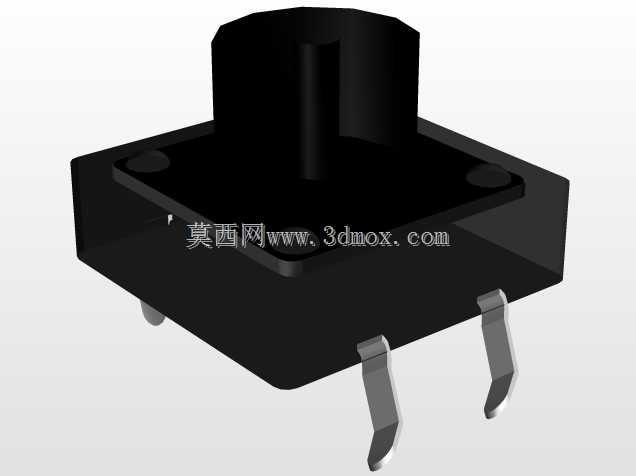

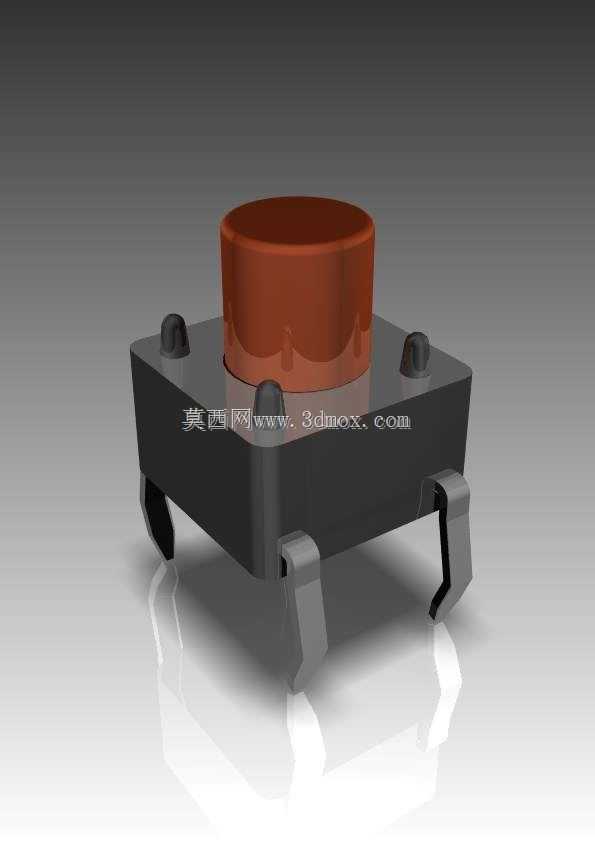

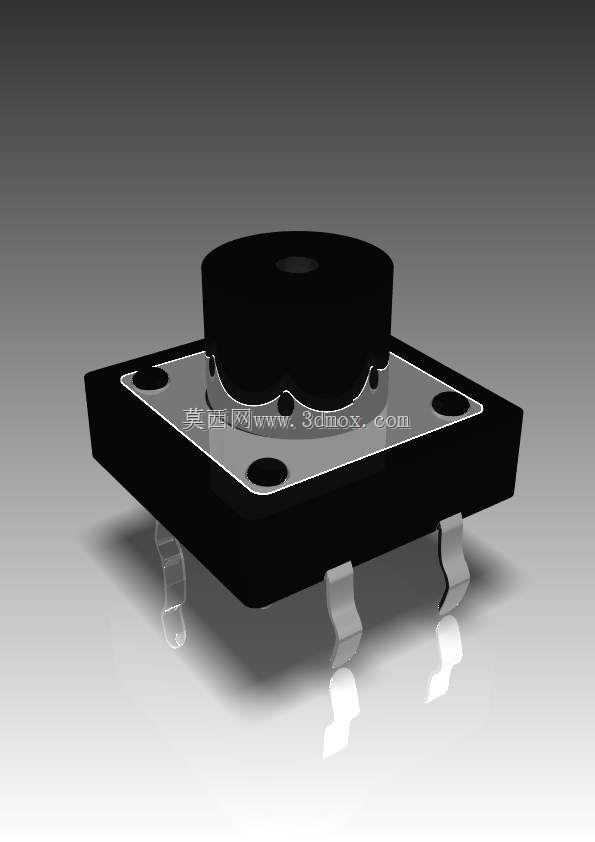

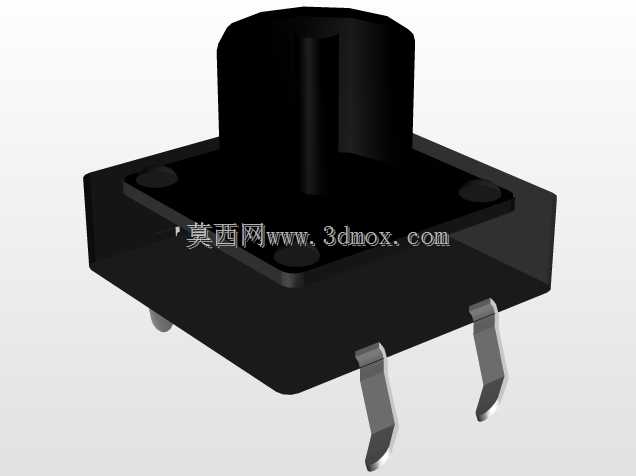

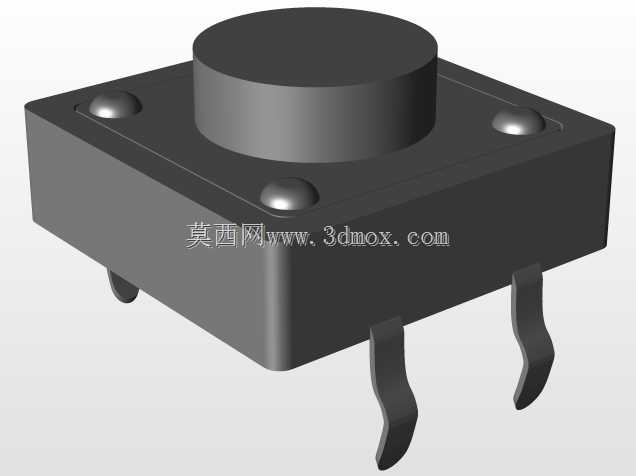

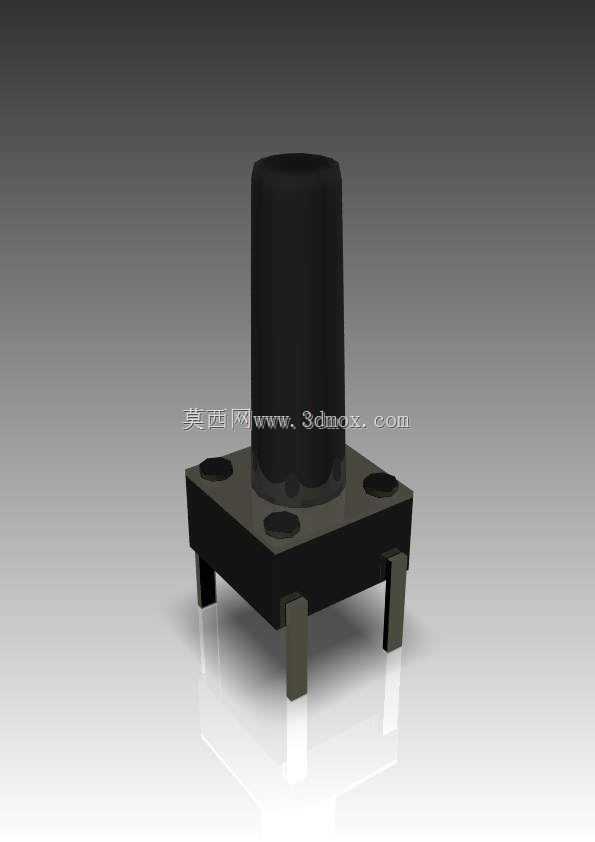

　　这款贴片式轻触开关是消费电子、工业控制板卡领域应用极广的输入类基础元件，日常接触的家电控制面板、工控设备操作端、数码产品功能按键区都能见到这类元件的身影，核心作用是通过按压动作实现电路的通断切换，给主控单元传递人工操作的触发信号。从结构设计逻辑来看，这款开关采用方形基座搭配圆形按压帽的布局，基座四角预留了标准SMD焊盘位，适配回流焊工艺的生产要求，引脚采用向外弯折的鸥翼形态，焊接时能和PCB焊盘形成充分的浸润接触面，既保证焊接后的结构强度，也能降低虚焊、脱焊的失效概率。基座主体采用耐高温工程塑料注塑成型，能够承受SMT制程中260摄氏度左右的高温冲击，不会出现基座变形、内部触点移位的问题，基座内部的触点采用弹片式接触结构，

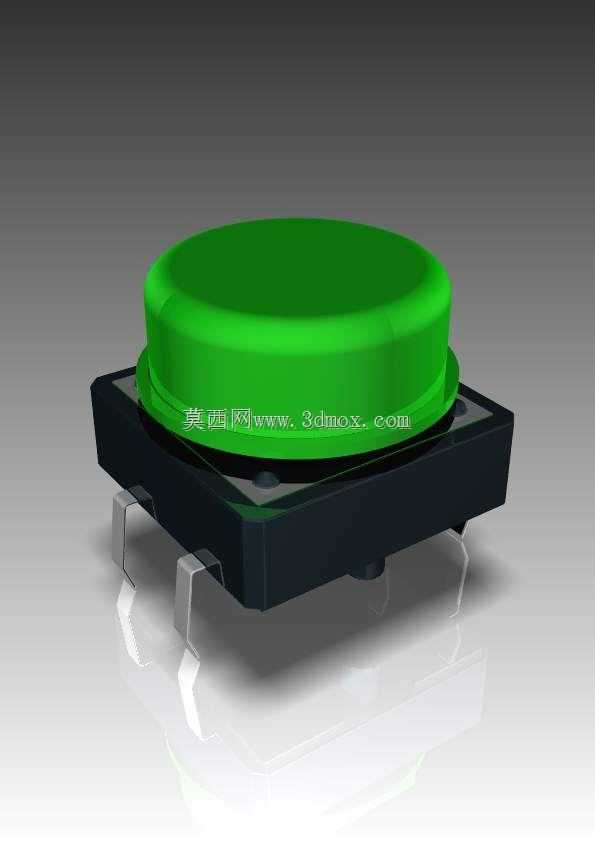

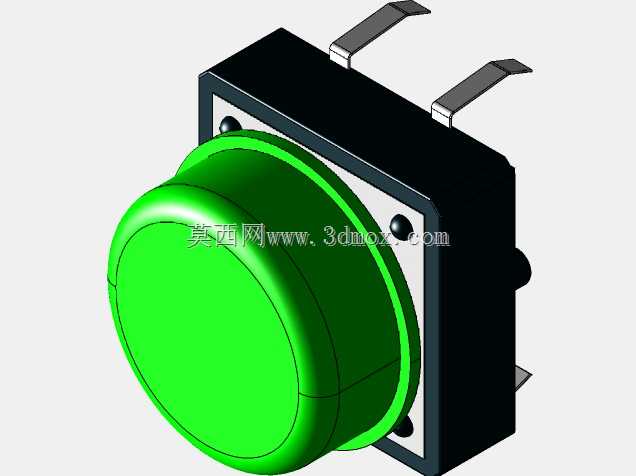

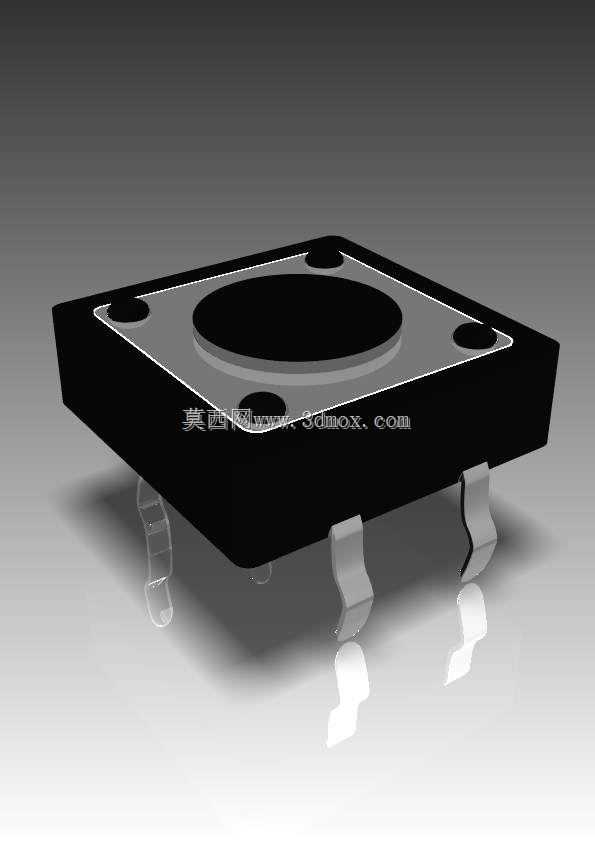

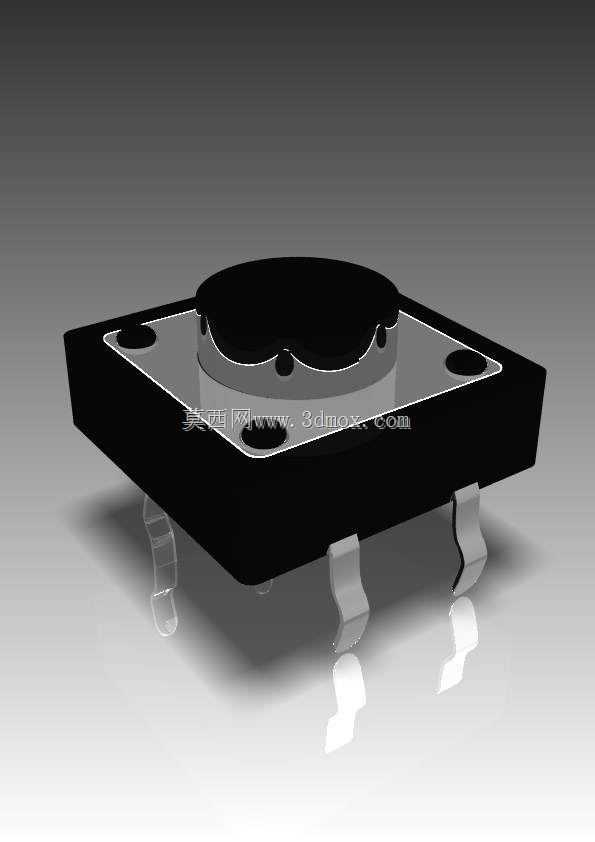

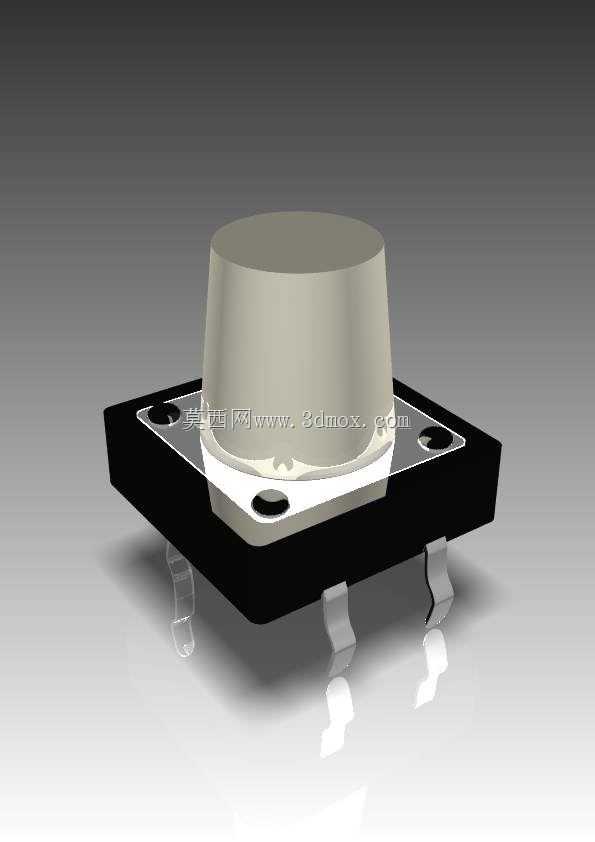

　　按压行程控制在0.25mm左右，触发压力维持在160gf上下，既保证按压时有清晰的段落反馈，也能避免误触问题的出现。安装边界上，这款开关的基座边长为6mm，基座本体高度含按压帽为2.5mm，属于常规的662.5规格贴片轻触，焊盘布局完全遵循行业通用封装尺寸，设计PCB时可以直接调用标准封装库，不需要单独定制焊盘尺寸，能够大幅缩短板卡的设计周期。实际选型应用时，这类开关的机械寿命可以达到10万次以上，接触电阻稳定在50毫欧以内，绝缘电阻满足100兆欧以上的安规要求，能够适配5V到24V不等的低压信号回路，不会出现接触不良、信号跳变的问题。开关顶部的圆形按压帽做了微凸的弧面处理，手指按压时的接触触感更柔和，

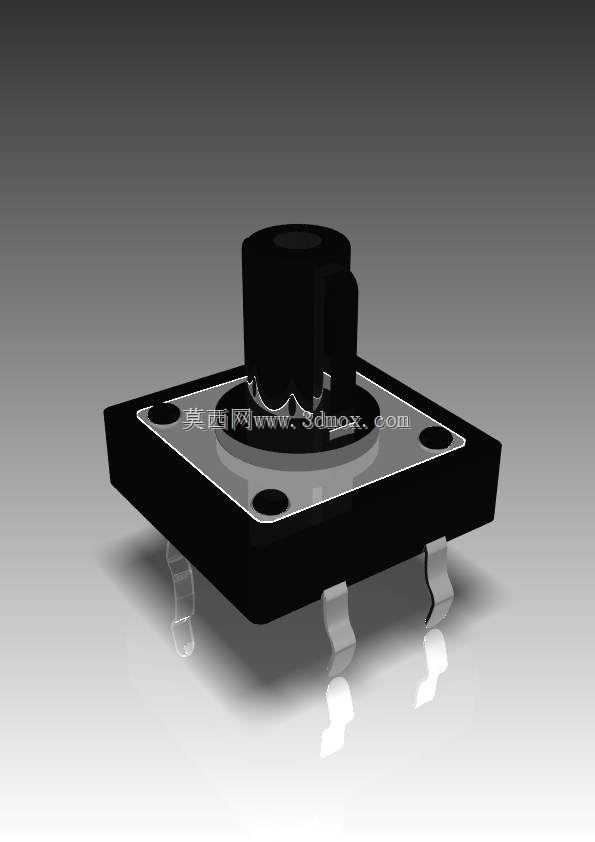

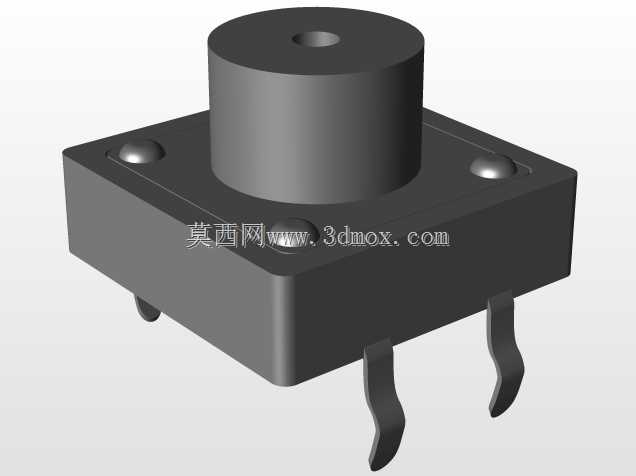

　　同时帽体和基座之间预留了均匀的活动间隙，按压过程中不会出现卡滞、偏斜的情况，即使是偏角按压也能保证内部触点可靠接触，不会出现触发失效的问题。基座底部做了平整化处理，贴装时可以和PCB表面完全贴合，过回流焊时不会出现元件偏移、立碑的工艺问题，适合大批量自动化产线的贴装生产，不需要额外增加人工补焊的工序成本。
