TDK-Lambda DPP480开关电源三维结构模型

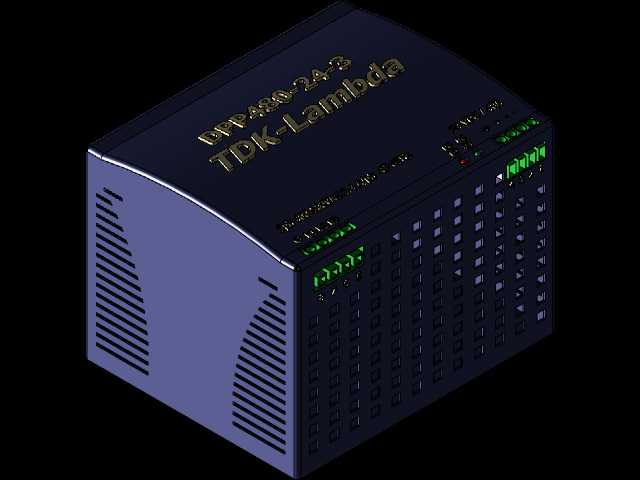

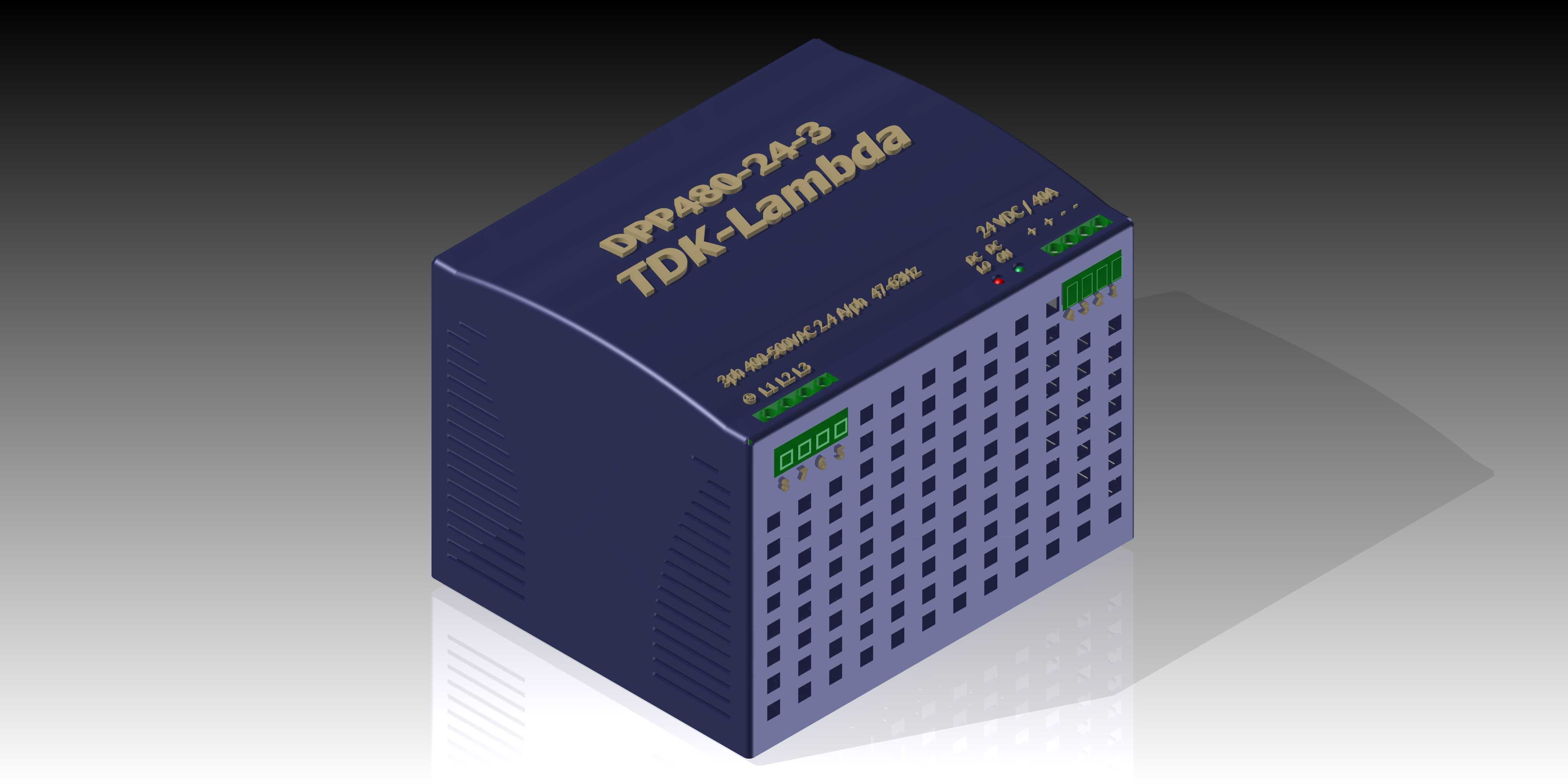

　　这款开关电源三维模型还原了TDK-Lambda DPP480系列导轨式直流电源的完整结构细节，建模过程中严格参照实物安装尺寸与外部接口特征，可直接用于电气柜布局设计、设备装配干涉校验等工程场景。在工业自动化产线、控制柜集成、测试设备供电等场景中，这类导轨电源是为PLC、传感器、执行器等低压器件提供稳定直流输出的核心部件，建模时优先考虑了安装适配性的还原：底部的标准DIN导轨卡扣结构完全按照35mm标准导轨尺寸绘制，卡扣的开合行程、卡接凸起的尺寸公差都做了对应还原，设计人员在做柜内布局时，可以直接将该模型导入装配体，校验与周边线槽、端子排、断路器的安装间隙，避免实际装配时出现卡位、干涉的问题。

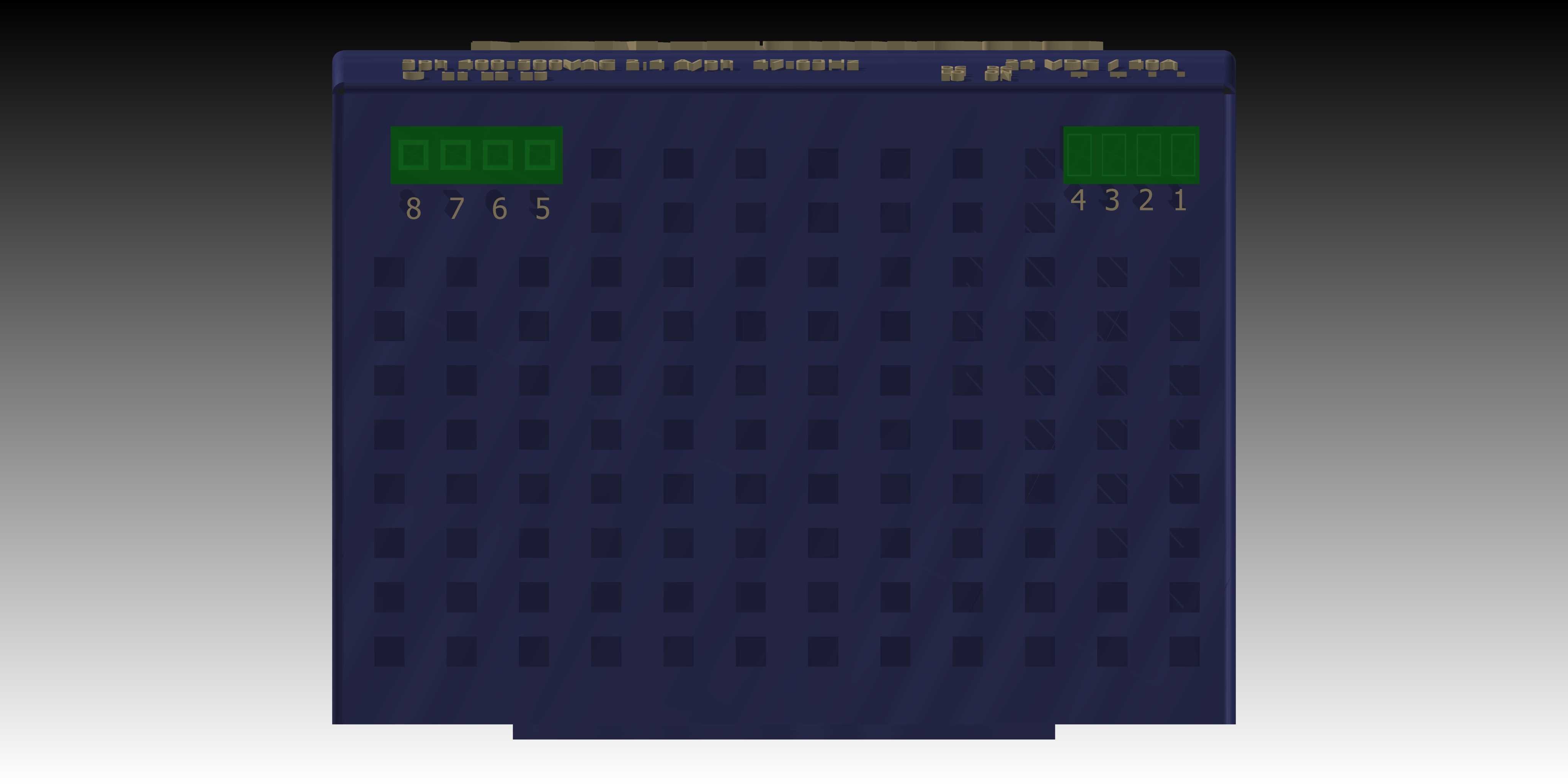

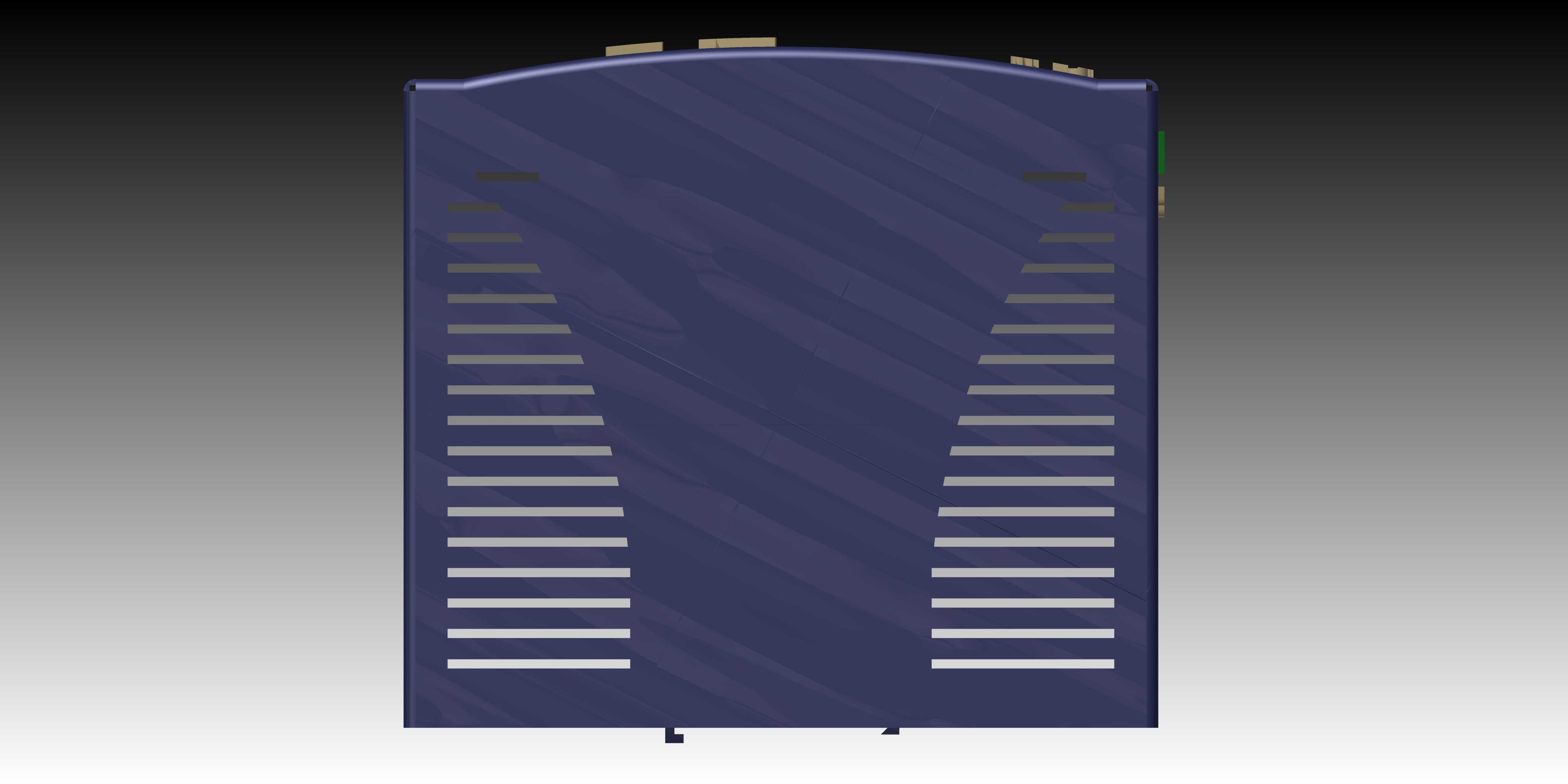

　　模型的外壳结构做了分件处理，主体散热壳体的格栅开孔完全参照实物的通风路径设计，侧面的散热齿高度、开孔密度都和实物一致，在做设备热仿真前期布局时，可直接依托该模型的外壳通风结构预留散热空间，无需二次重构外壳特征。正面的状态指示灯区域、输出电压调节电位器位置、接线端子的排布间距都做了精准还原，输入输出端子的接线空间预留尺寸符合常规多股铜芯线的接线弯折半径要求，设计人员在做布线设计时，可以直接依托该模型规划线缆走向，计算线缆长度预留量。

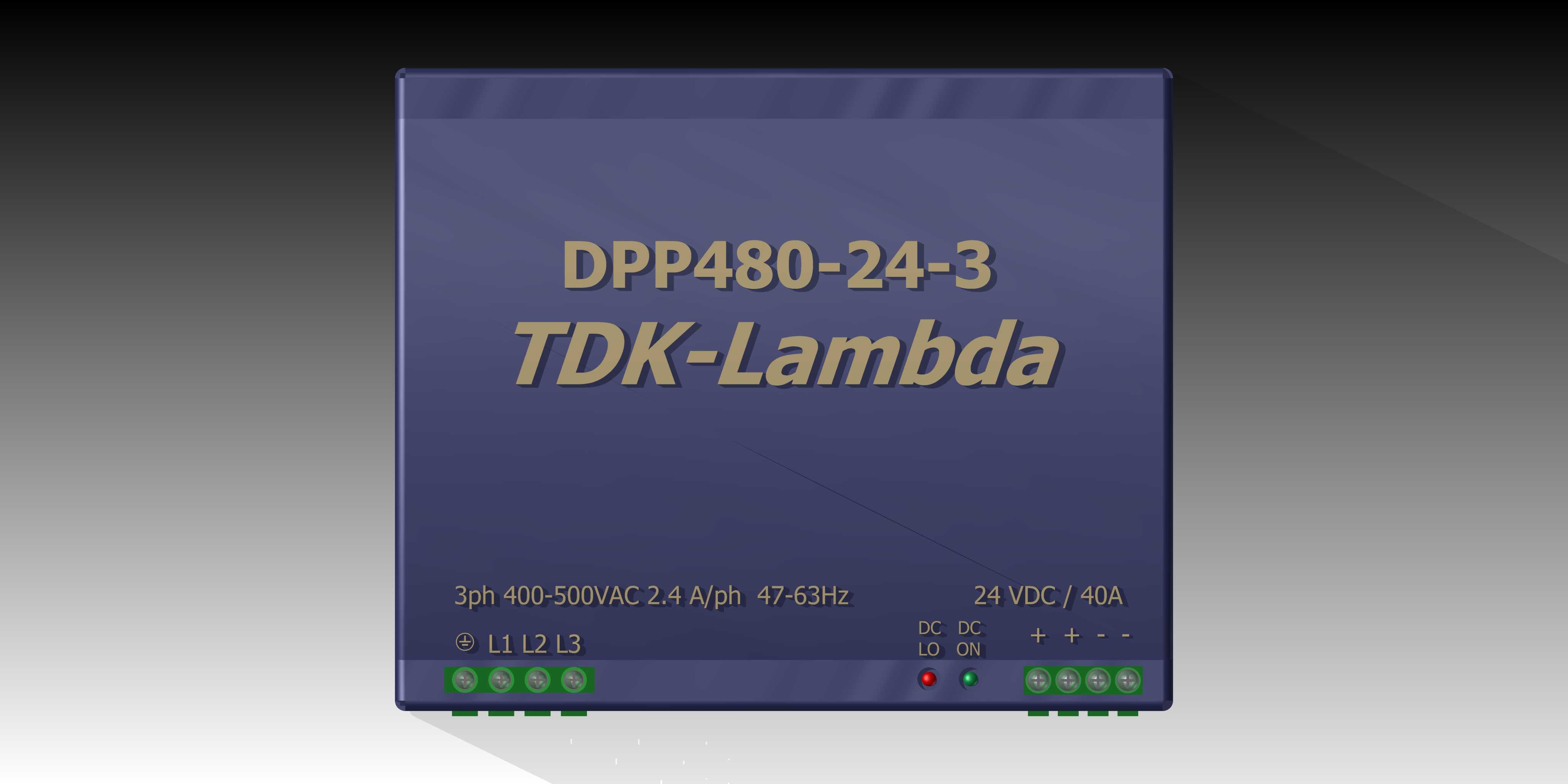

　　从设计逻辑上，这类工业电源的外形采用方正的盒体结构，是为了适配柜内密集安装的需求，模型还原了产品侧面的拼接定位凸台，多台电源并排安装时，凸台可以保证相邻设备之间预留足够的通风间隙，避免热量堆积影响输出稳定性。顶部的产品标识区域做了凹凸特征还原，可直接用于渲染出图时的铭牌贴图定位，前面板的输出电压数显窗口的凹陷深度、显示区域尺寸都和实物一致，在做设备操作面板的人机工程校验时，可直接模拟操作人员观察数显的视角范围，确认安装高度是否符合日常巡检的观察需求。

　　建模时对安装边界做了明确的尺寸约束：设备的整体宽度、高度、深度尺寸完全对应实物参数，上下方向的安装预留空间考虑了导轨卡扣的安装操作空间，前后方向预留了接线端子的线缆弯折空间，左右方向预留了相邻设备的通风间隙，将该模型导入电气柜装配体时，无需额外调整安装基准，可直接匹配标准导轨的安装面坐标，大幅提升柜内布局设计的效率。
