液压夹紧工装夹具结构设计方案

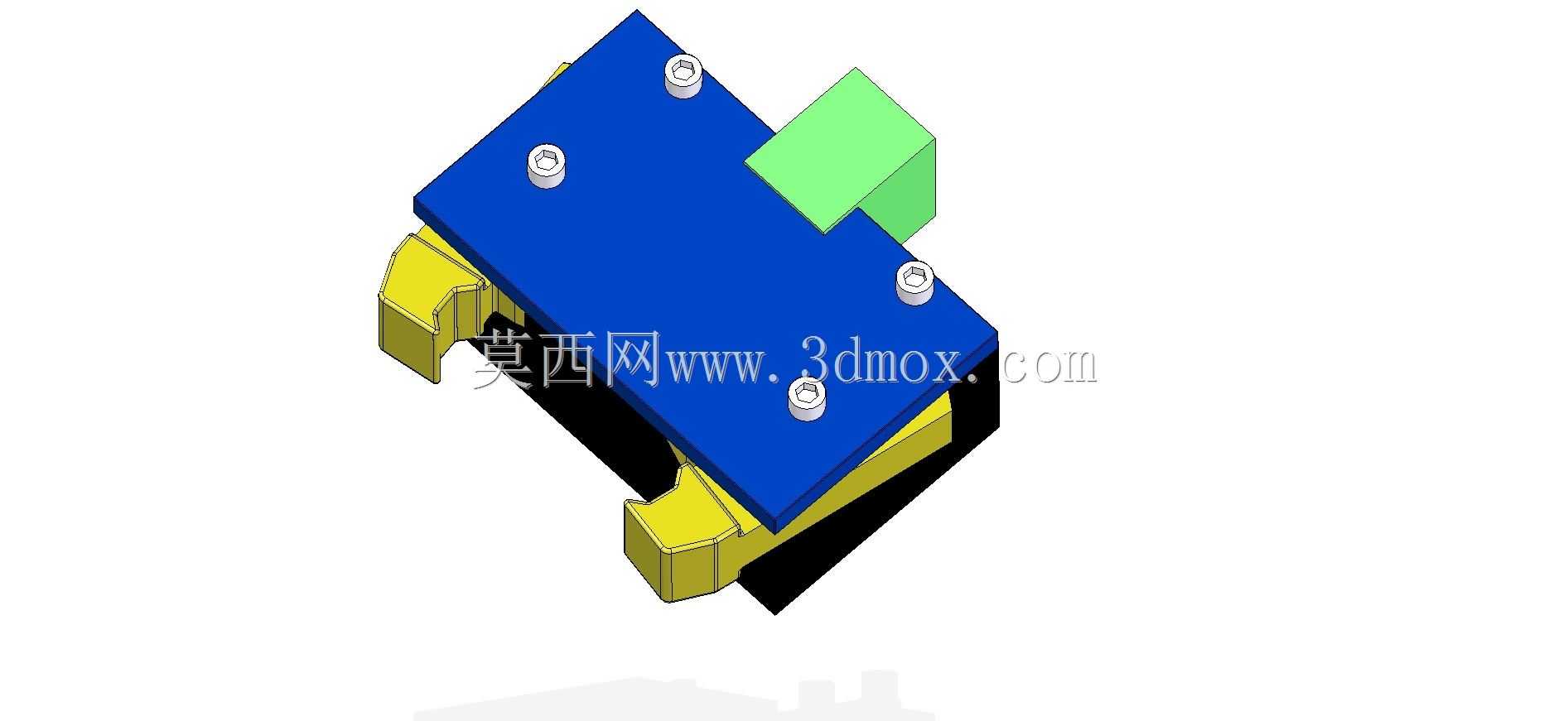

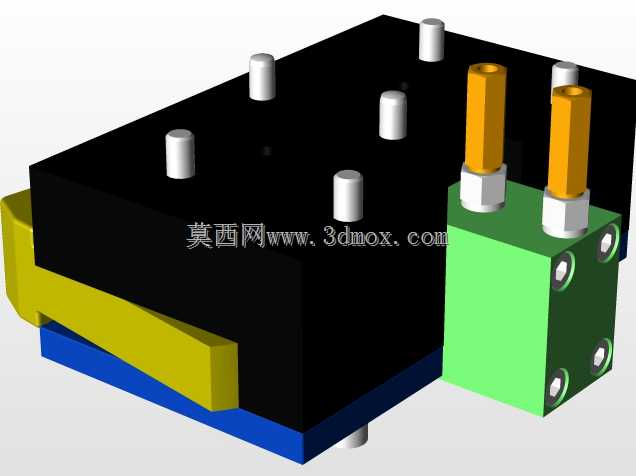

　　这款液压夹紧装置主要面向机加工工位的工件装夹场景，在批量零件铣削、钻削、磨削工序中，可替代传统手动压板实现快速稳定的工件锁紧，适配加工中心、专用组合机床的工作台装夹需求，能有效降低装夹辅助工时，避免手动夹紧力不均导致的工件变形或加工移位问题。从结构布局来看，装置主体采用矩形承载基体设计，基体上预留四个对称布置的安装孔位，可直接通过内六角螺栓固定在机床工作台T型槽或专用工装基板上，安装孔的孔距公差按照IT7级精度控制，保证重复安装的定位一致性，基体的上平面作为液压驱动单元的安装基准，驱动单元采用垂直布置的液压缸结构，缸体嵌入基体内部的安装腔，减少整体外伸尺寸，避免加工过程中与刀具路径产生干涉。两侧的夹紧爪采用铰接式结构设计，

　　爪部的夹持面做了弧形贴合处理，可适配不同轮廓的工件侧边，夹紧时液压缸的垂直输出力通过内部的斜楔传动结构转化为两侧夹爪的同步对向夹紧力，传动过程中力的放大比经过核算，在常规液压系统工作压力下即可输出足够的夹紧力，保证加工过程中工件不会因切削力作用产生位移。设计过程中优先考虑了夹爪的行程冗余，针对不同厚度规格的工件，无需更换夹爪即可通过调整液压缸的伸出量适配装夹需求，夹爪与基体的铰接部位采用自润滑衬套，减少长期往复动作的磨损量，延长工装的维护周期。基体内部的液压流道采用集成式钻孔设计，省去外接管路的布置空间，仅在基体侧部预留一个液压油口，可直接连接机床配套的液压站供油管路，简化现场安装的管路排布。整体结构的外形轮廓做了倒角处理，

　　避免安装调试过程中尖锐边角对操作人员造成磕碰伤害，夹爪的运动行程范围内做了限位结构设计，防止液压缸超程动作导致夹爪脱落或结构损坏。在实际应用中，这类液压夹紧工装可多台组合使用，针对长条形、异形结构的工件实现多点同步夹紧，相比传统手动夹紧方式，夹紧力的一致性可控制在5%的误差范围内，能有效提升批量加工的零件尺寸合格率，同时适配自动化生产线的自动装夹逻辑，可通过电磁阀控制夹紧与松开动作，配合机械手实现工件的自动上下料作业。
