产品吊运专用自锁式运输挂钩结构

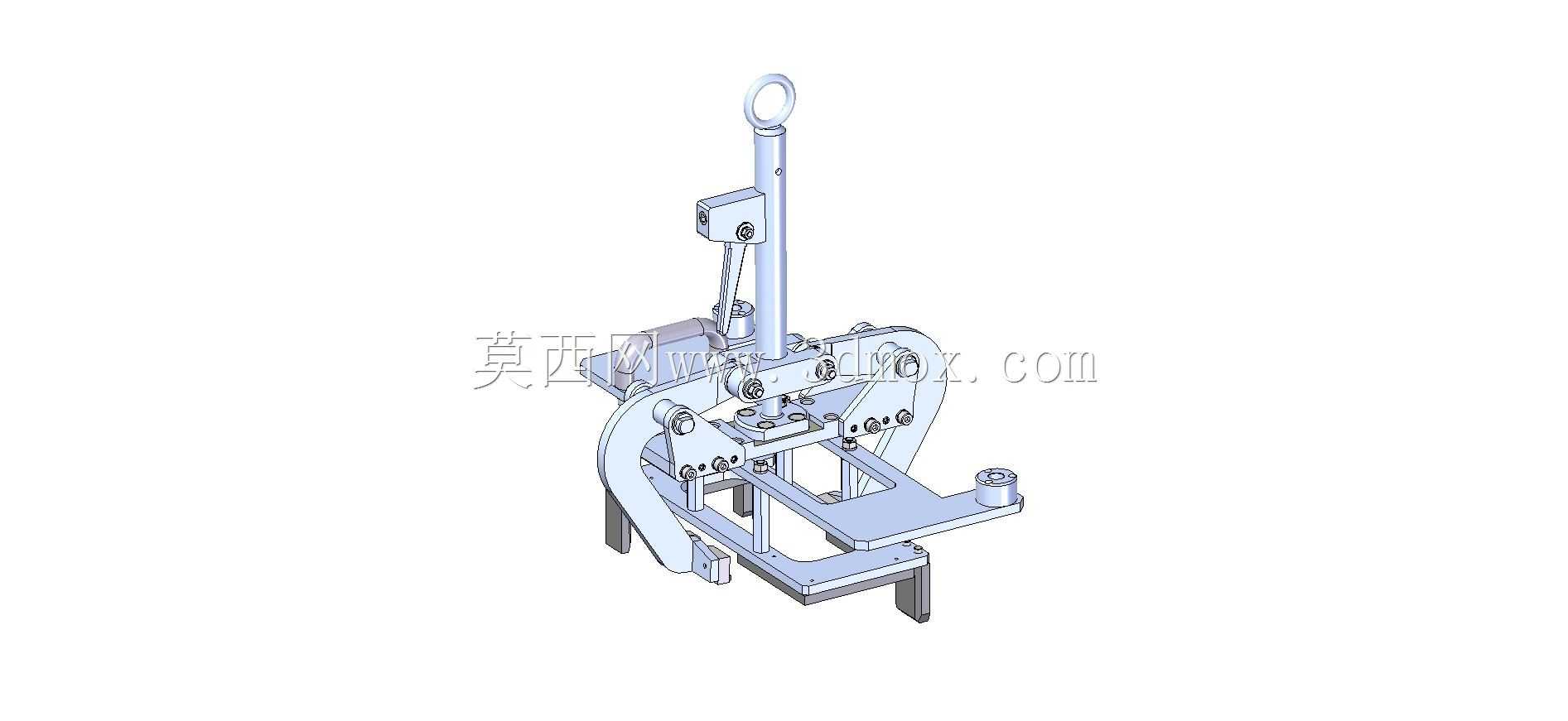

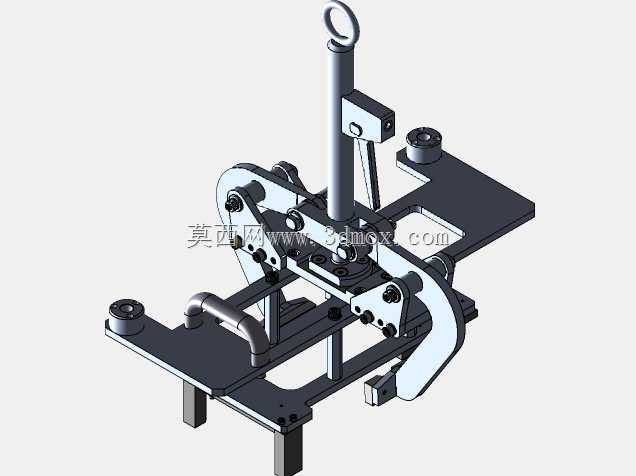

　　这类运输挂钩主要面向生产车间内的成品周转、仓储出库的短距离吊运场景，适配车间内单梁起重机、手动葫芦等常规起重设备，用来夹持规整的箱装、框架类工业产品，替代传统的绳索捆绑作业，能大幅缩减吊装前的准备时间，也能避免绳索捆绑不当导致的工件滑脱、表面勒伤问题。从结构设计来看，整个挂钩采用顶部单吊环的受力形式，吊环与中心主杆采用一体式加工结构，避免焊接带来的应力集中问题，主杆侧面设置的棘爪式自锁机构，是整个结构的核心安全部件，当挂钩起吊受力时，棘爪会自动卡入主杆的定位槽内，防止下部夹爪在吊运过程中意外张开，只有当吊具完全落地、主杆不受向上拉力时，才能手动拨动棘爪解锁夹爪，从根源上避免半空脱钩的安全隐患。下部的夹爪采用对称双摇臂结构，

　　两个夹爪臂通过铰接座与主杆下部的固定支架连接，夹爪内侧预留了防滑垫安装位，实际使用时可以根据被吊运产品的外表面材质，更换橡胶、聚氨酯或者金属压块，既可以保证夹持摩擦力，也能避免夹伤工件表面。设计过程中，夹爪的开合行程做了明确的边界限制，最大张开角度适配常规工业周转箱的宽度范围，最小闭合位置可以夹持窄边的框架类工件，铰接点的位置经过受力校核，当夹爪夹持工件起吊时，工件的自重会通过摇臂结构转化为夹爪的夹持力，工件越重，夹持力越大，不需要额外施加锁紧力就能保证夹持可靠性。整个吊具的安装边界非常紧凑，顶部吊环的内径尺寸适配常规起重吊钩的直径，不需要额外加装转接吊具，下部夹爪的闭合后整体外廓尺寸较小，在仓储货架之间的狭窄通道内也能灵活作业，

　　不会和周边货架、设备发生干涉。主杆的长度经过优化，既保证操作人员站在地面就能拨动解锁棘爪，不需要登高作业，也不会因为主杆过长导致吊运时整体重心过高，出现晃动幅度大的问题。所有铰接位置都设计了自润滑衬套的安装空间，长期使用不需要频繁加注润滑脂，也能避免铰接点锈蚀导致的开合卡滞问题，夹爪臂的板材厚度按照额定起重量的1.5倍安全系数做选型，受力位置的焊缝都做了坡口处理，保证焊接强度满足起重作业的安全规范要求。
