手动三速齿轮传动变速箱结构设计

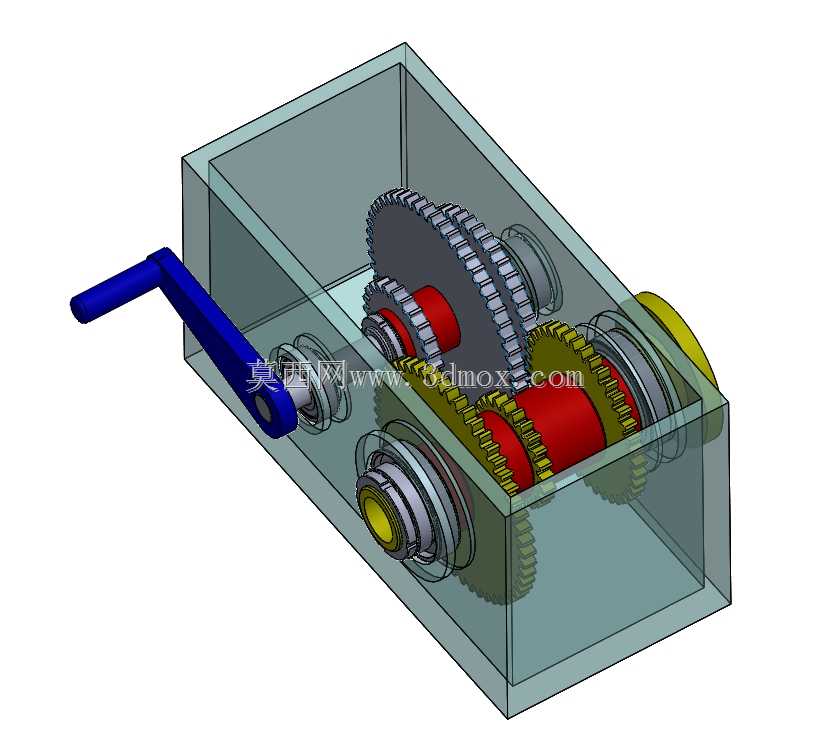

　　这款三速齿轮传动结构，主要面向教学演示、小型手动驱动设备的动力传递场景，可适配需要多档位扭矩、转速切换的轻型手动机械，比如小型手摇加工装置、教学实验台、简易手动输送机构等，能够通过不同齿轮副的啮合切换，实现三种不同的传动比输出，匹配不同工况下的负载与转速需求。从结构布局来看，整体采用封闭式箱体设计，透明箱体外壳可直观展示内部齿轮啮合状态，既满足教学场景下的原理演示需求，也能在实际应用中为内部齿轮、轴系提供防护，避免外界粉尘、碎屑进入啮合区域造成齿面磨损。输入侧采用摇柄式手动输入结构，输入轴通过轴承支撑定位在箱体侧壁，轴上固定的主动齿轮可沿轴向滑移，分别与中间轴上三个不同齿数的从动齿轮啮合，实现三个档位的传动比切换，

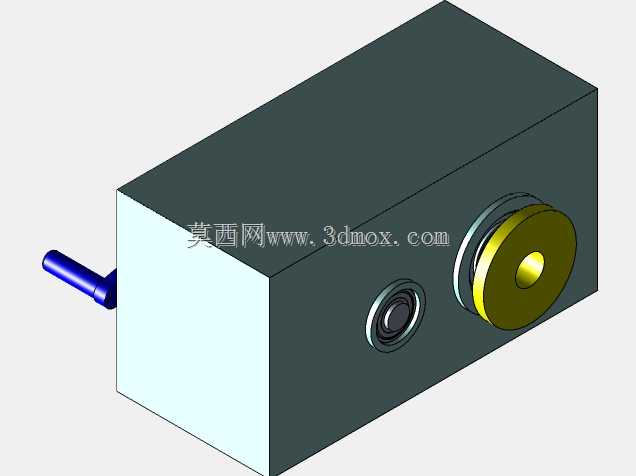

　　输出轴同样通过轴承组固定在箱体另一侧，最终将变速后的动力向外输出。设计过程中重点考量了齿轮啮合的侧隙控制、轴系的支撑刚度，每个传动轴都采用双轴承支撑结构，避免换挡过程中出现轴系挠曲变形导致的打齿问题，滑移齿轮的拨叉槽位置经过匹配设计，可保证换挡时齿轮顺利啮合到位，不会出现脱档、半啮合的状态。安装边界方面，箱体为规整的长方体结构，侧壁预留的轴承安装孔同轴度经过公差匹配，输入、输出轴的轴伸长度控制在合理范围，既保证外接连接件的安装空间，也避免轴伸过长带来的挠度变形问题，箱体底部可通过螺栓孔固定在设备机架上，安装定位基准与输入输出轴的平行度公差控制在机械传动要求范围内，保证运行过程中齿轮不会出现偏载。实际使用中，低速档可输出较大扭矩，

　　适配大负载的低速作业需求，高速档可提升输出转速，适配轻载快速作业场景，中间档位兼顾扭矩与转速，满足常规工况的使用需求，整体结构紧凑，齿轮排布充分利用箱体内部空间，没有多余的冗余结构，手动操作的摇柄力经过传动比匹配，换挡操作顺畅，不会出现卡滞问题。
