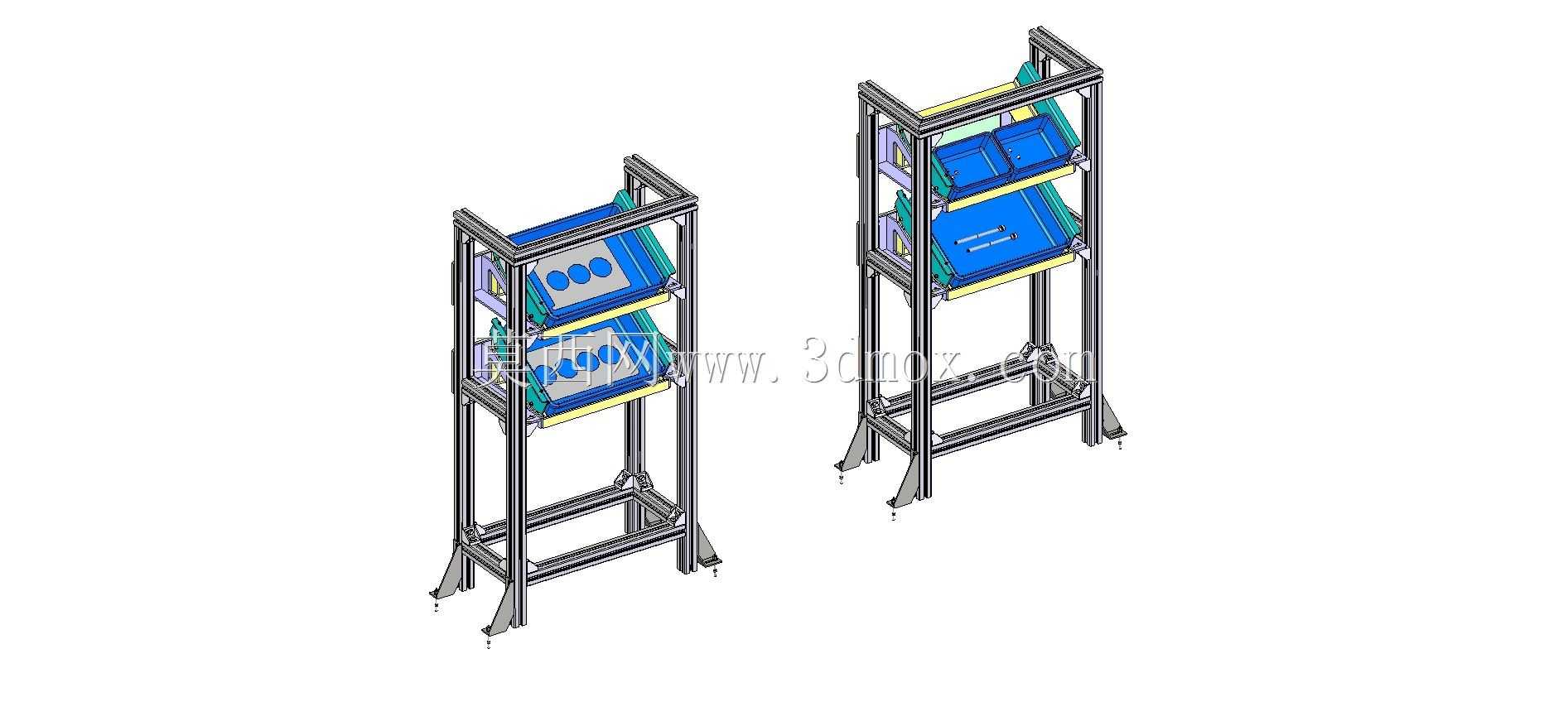

铝型材框架式零件箱支撑置物架

　　这款支撑置物架主要面向车间工位旁的物料暂存场景，适配生产线边操作人员随手取放小型零件、工装附件的使用需求，解决作业区域零散零件堆放杂乱、拿取动线过长的问题，常见于装配工位、检测工位的侧边布置，也可作为线边缓存架放置待装配的小型组件。整体框架采用工业铝型材拼接搭建，依靠型材槽位搭配标准紧固件完成连接，无需焊接作业，安装时可根据现场实际空间调整层板间距，后期改造拓展也十分便捷，框架底部配置可调脚杯，能够适应车间地面不平整的工况，通过调节脚杯高度保证架体整体水平，避免层板倾斜导致零件箱滑落。架体设置两层承载位，每层都配置了带导向限位的蓝色零件箱，箱体边缘做了卡扣限位结构，推入层架后可被侧边的挡边固定，不会在取放相邻箱体时被带动移位，

　　层板边缘做了向上的折边，既可以提升层板自身的结构刚度，也能防止零件箱意外滑出架体。设计过程中优先考虑了工位操作的人机工程尺寸，整体架体高度控制在操作人员站立时手臂自然抬起可触及上层箱体、弯腰幅度不超过30度即可取放下层物料的范围，架体宽度适配两个标准零件箱并排摆放的尺寸，深度刚好匹配零件箱的进深，不会过多占用工位旁的通行空间，安装时仅需预留架体自身投影面积外加前方0.6米的操作空间即可，无需额外预留侧面维护空间。框架的铝型材选型兼顾了承载需求与轻量化要求，单根型材的截面参数可满足每层满置零件箱时的挠度要求，长期满载使用也不会出现层板下弯、框架变形的问题，架体的立柱与横撑连接位置都加装了角件强化，提升整体框架的抗扭刚度，

　　即使受到车间作业时的意外碰撞也能保持结构稳定。零件箱采用倾斜放置的设计，操作人员无需完全抽出箱体即可看到箱内的零件品类，取放小零件时动作幅度更小，能够有效降低作业过程中的动作浪费，适配多品种小批量生产时的频繁换料取件需求，箱体本身可单独抽出进行物料补充，也可整体更换为装满物料的备用箱体，缩短线边补料的停机等待时间。
