多工位手动机械加工工装夹具结构

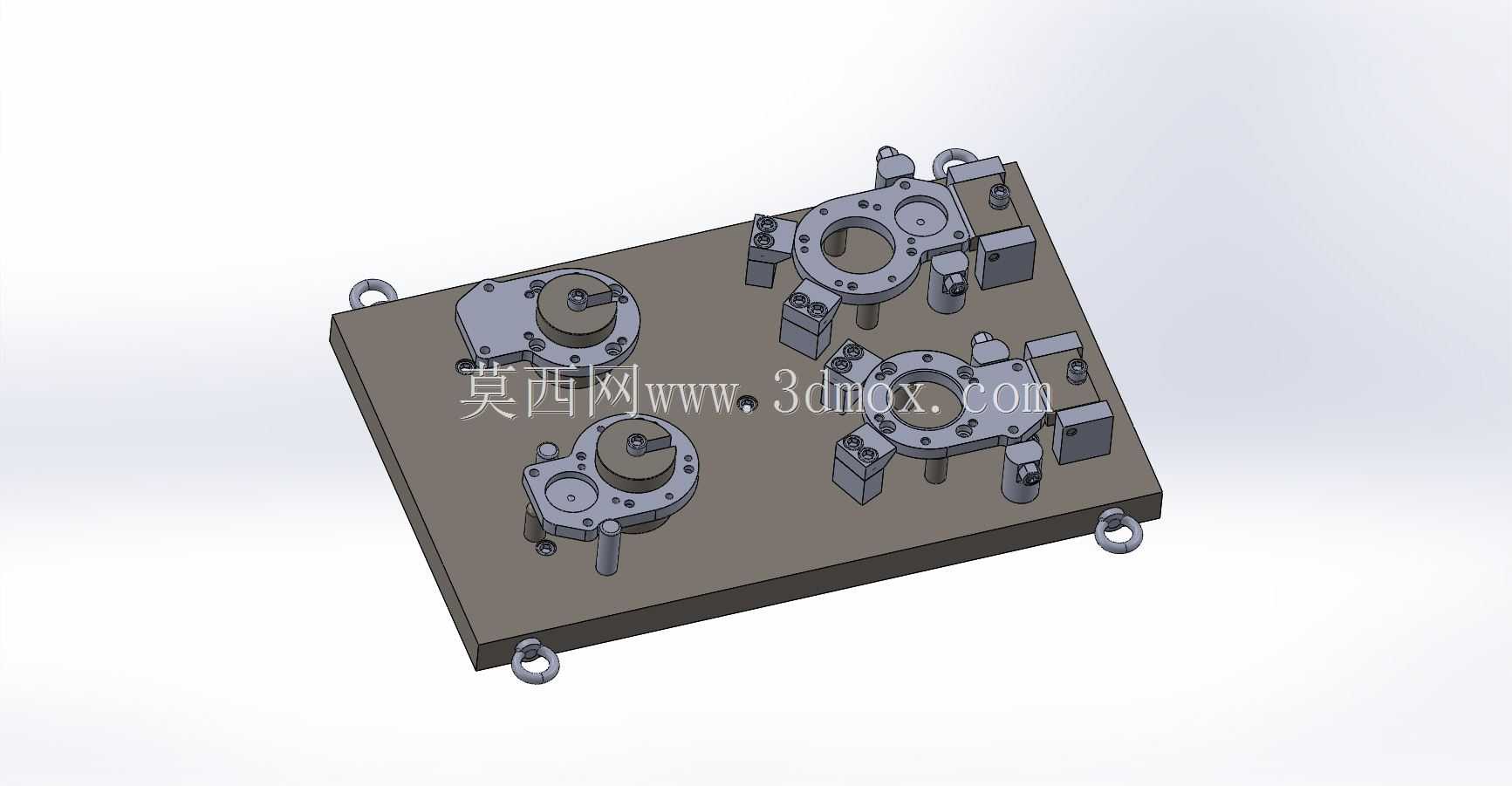

　　这套手动机械加工装置主要面向中小批量零件的铣削、钻削工序装夹需求，适配普通立式铣床、台钻等通用机加工设备的作业场景，在多品种小批量的机加工车间、工装试制工位中，能替代部分专用液压夹具，降低小批量生产的工装投入成本。整套装置以一块带吊装环的矩形工装底板为安装基础，底板上集成了四组独立的装夹工位，其中两组为带回转定位结构的圆形工件装夹单元，另外两组为带侧向压紧与定位销的异形件装夹单元，可同时完成两种不同规格零件的装夹固定，减少工序换型的装夹调整时间。从设计思路来看，这套装置优先考虑了手动操作的便捷性，所有压紧机构均采用快拆式的螺旋压紧结构，操作人员无需额外辅助工具，仅靠配套的手柄扳手即可完成工件的锁紧与松脱，

　　每个工位都设置了固定式定位销与可调定位挡块，能保证工件装夹的重复定位精度，控制在普通机加工工序允许的公差范围内。底板四周设置的四个吊装环，适配车间常规的起重吊具，方便整套工装在不同设备工位之间的转运调整，底板上的安装孔位按照通用机床工作台的T型槽间距设计，可直接通过T型螺栓固定在机床工作台上，无需额外制作过渡连接板。两组圆形工件装夹单元自带回转分度结构，可在单次装夹后完成工件圆周方向多个位置的加工，无需重新松夹调整工件角度，适合带圆周分布孔、槽类零件的加工作业；另外两组异形件装夹单元设置了侧向辅助支撑，可针对薄壁异形工件提供多点支撑，避免加工过程中工件受切削力产生变形，压紧点的位置避开了刀具走刀路径，

　　防止加工过程中刀具与夹具发生干涉。整套装置的结构没有采用复杂的气动、液压驱动元件，全部依靠机械结构实现定位与压紧，维护难度低，在没有气源、液压站配套的普通机加工工位也能直接投入使用，装夹力可通过操作人员手动调整螺旋压紧的行程来控制，针对不同材质的工件可灵活调整压紧力度，避免装夹力过大导致薄壁工件变形，或是装夹力不足导致加工过程中工件移位。每个工位的定位元件都做了可拆卸设计，当加工工件规格发生变化时，仅需更换对应的定位销、支撑块即可快速适配新的工件装夹需求，延长整套工装的适用生命周期，减少重复制作工装的材料与时间成本。
