工业车间网格防护隔断结构设计

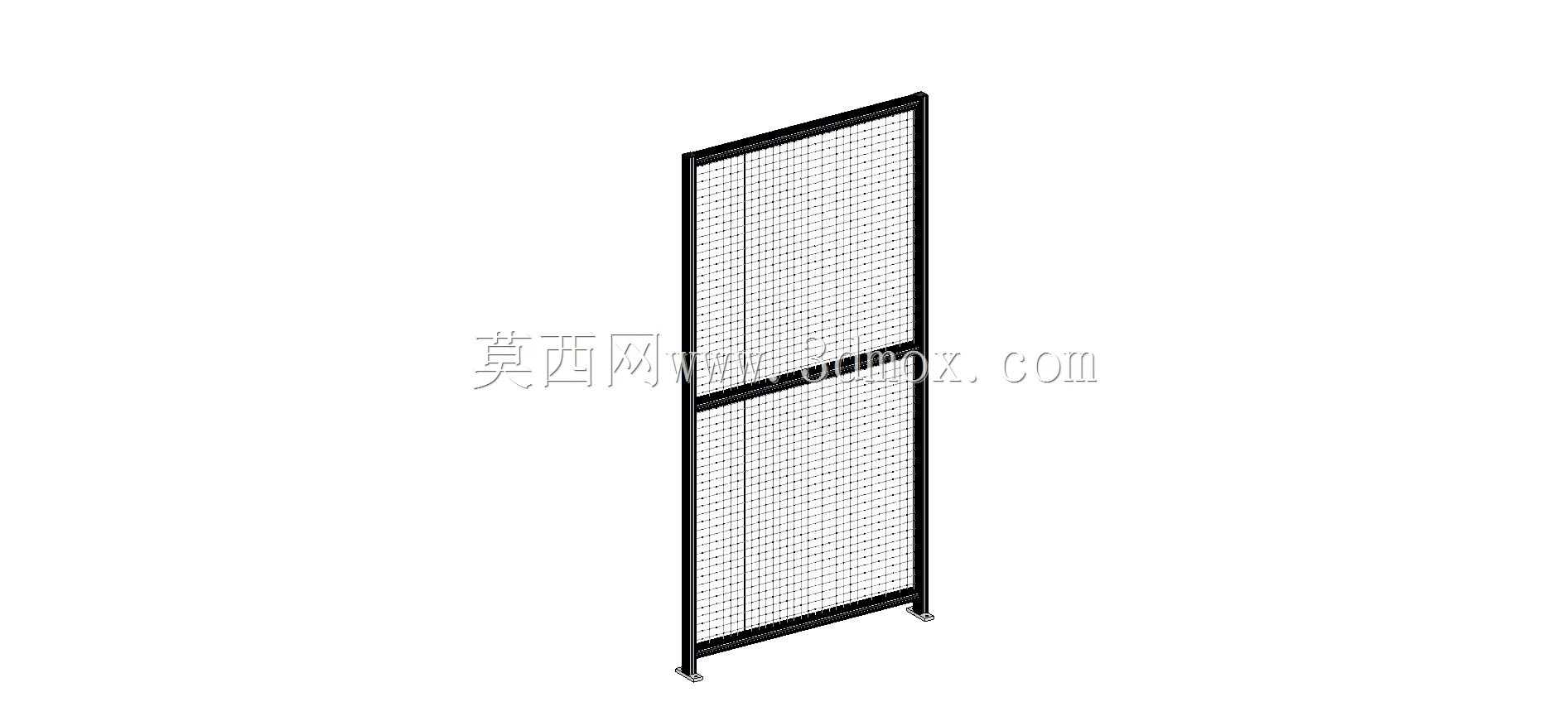

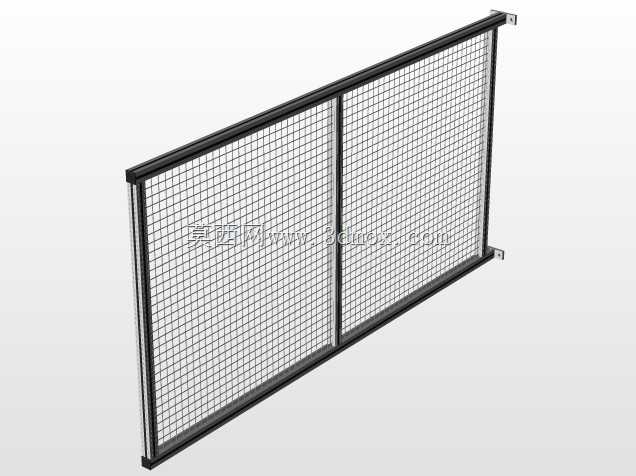

　　这款网格防护隔断主要应用于工业生产车间的区域划分场景，在自动化生产线周边、设备运维通道与作业区的分隔、仓储区域的品类隔离等工况下都能适配使用，核心作用是通过物理阻隔避免无关人员误入危险作业区域，同时不会遮挡视线，方便运维人员随时观察隔断内侧的设备运行状态，兼顾安全防护与现场可视管理的需求。从结构设计来看，整体采用窄边矩形框架搭配密目金属网的组合形式，框架采用等截面型材拼接，竖向型材作为主要承重构件，上下端设置可调式支撑脚，可适配地面存在微小高度差的安装场景，不需要提前对安装地面做高精度找平处理，降低现场安装的施工难度。横向设置的中横梁将整面网片分为上下两个独立单元，既可以提升框架整体的抗侧向冲击能力，

　　避免大面积网片受外力后出现整体变形，也方便后期局部网片出现破损时单独更换对应单元，减少维护成本。网片采用小网孔密目设计，网格尺寸控制在可阻挡常规工具、小型零件穿透的范围，避免设备运行过程中弹出的小型工件飞出隔断伤及外侧人员，同时网格的通透率足够，不会影响车间内的采光与通风，也不会给现场作业人员造成封闭压抑的观感。设计过程中优先考虑了安装的便捷性，框架型材的连接位置采用标准化的预装角件，现场组装时不需要复杂的焊接工序，仅通过常规紧固件即可完成整面隔断的拼接，支撑脚与地面的固定可采用膨胀螺栓连接，也可根据现场需求选择配重式无打孔安装方案，适配不同车间的地面管理要求。从安装边界来看，单块隔断的宽度适配常规车间立柱的间距模数，

　　高度覆盖从地面到成年人视线以上的防护范围，多块隔断之间可通过配套的连接扣件实现直线拼接、直角转角拼接，可根据现场的区域划分需求灵活组合成不同形状的防护区间，不需要额外定制特殊转接构件。框架的边缘全部做倒圆角处理，没有尖锐的外露棱角，避免人员过往时发生磕碰划伤，网片与框架的连接采用内嵌压条固定，网片边缘不会出现外露的毛边与铁丝头，整体结构的安全冗余度满足工业现场的日常使用要求，在常规的外力碰撞、设备振动传导的工况下不会出现连接件松动、网片脱落的问题。
