多色齿轮连杆交替往复运动机构

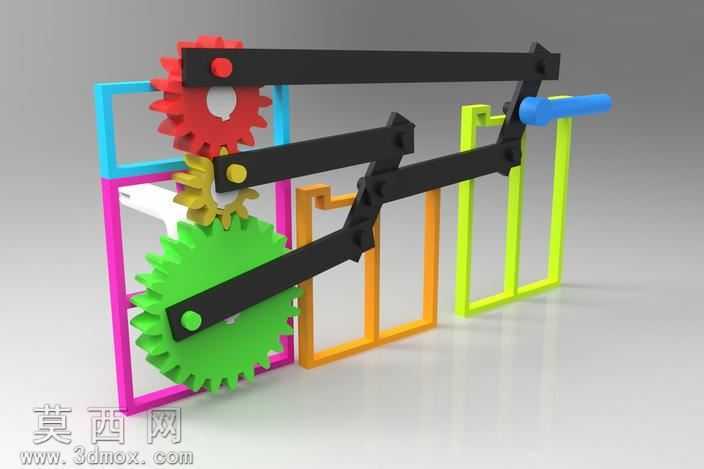

本作品为旋转到交替往复运动转换机构的三维建模设计，整体采用模块化的框架式布局，通过多组不同规格齿轮与连杆的配合实现运动形式的转换。建模阶段首先完成各核心零件的参数化绘制：三个不同直径的齿轮分别采用红、黄、绿三色区分，齿形按照标准渐开线轮廓绘制，齿距、齿厚参数匹配传动比需求，保证啮合过程顺滑无卡滞；黑色连杆组根据运动行程需求设计对应长度，铰接点位置经过运动仿真校验，确保传动过程中无死点、无干涉；外围彩色框架采用方管截面建模，分别使用蓝、粉、橙、绿四色区分不同安装工位，既起到结构支撑作用，也通过色彩区分直观展示机构的层级布局；末端蓝色操作杆作为运动输出端，造型符合人机操作的握持需求。材质设置上，齿轮与连杆采用哑光工程塑料材质，表面添加细微磨砂质感，既还原实物的工程应用质感，也避免高反光影响运动过程的观察；框架部分采用高饱和度的彩色哑光材质，通过色彩区分不同功能模块，提升整体视觉辨识度；铰接点处的销轴采用金属质感材质，突出运动副的位置。渲染阶段采用柔和的均匀布光，搭配浅灰色渐变背景，既清晰展示各零件的结构细节，也能直观呈现机构的装配关系。设计核心思路是通过齿轮组的定比传动，将输入的连续旋转运动，通过多组连杆的铰接传动，转化为终端杆件的交替往复振动，通过调整输入转速即可改变终端往复运动的频率，可应用于需要小幅度高频往复动作的机械场景，建模过程中对所有运动副添加了配合约束，可直接用于运动仿真验证传动逻辑的合理性。
