涡轮增压器回路恒温器壳体结构设计

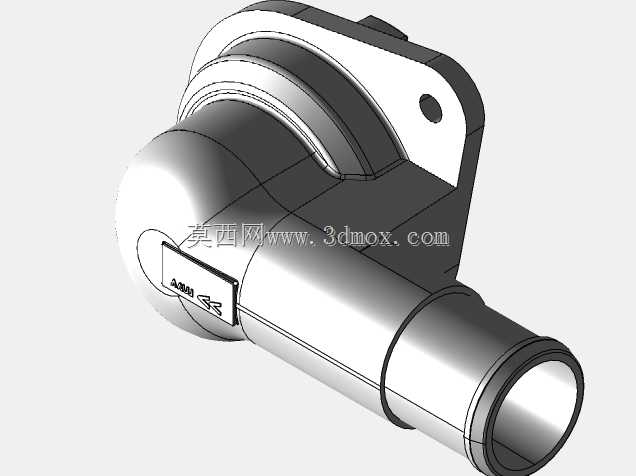

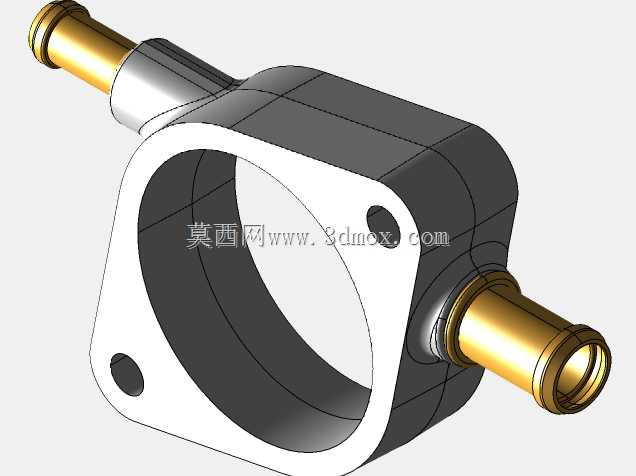

　　这款壳体部件应用在内燃机增压冷却回路中，承担恒温器的承载安装与介质导流功能，直接连通膨胀箱与涡轮增压器回水支路，是冷却系统中控制回路通断、平衡支路压力的关键承载构件。从结构设计逻辑来看，主体采用带法兰安装边的中空腔体构型，腔体内部为恒温阀芯提供安装容纳空间，两侧同轴伸出的宝塔式管路接头，分别对接膨胀箱通气溢流管路与增压器回水支路，接头处的多道环形凸棱结构，是为了适配橡胶软管的卡箍安装形式，保证管路连接后的密封可靠性，避免车辆运行振动下出现管路松脱、冷却液渗漏的问题。法兰安装边设置两个对称的通孔安装位，用于穿装固定螺栓，可直接对接发动机缸体或者冷却回路集成安装座的对应螺孔，安装边与腔体的过渡位置做了大圆角加厚处理，

　　能够抵消螺栓预紧力带来的局部应力集中，同时降低铝合金压铸成型时的冷隔、缩松缺陷风险。在安装边界设计上，两侧管路接头的同轴度公差控制在0.1mm以内，避免安装后管路出现偏斜导致的附加应力；法兰安装面的平面度要求控制在0.05mm范围内，安装时配合密封垫片即可实现端面密封，无需额外涂覆密封胶。腔体的通径尺寸匹配常规小排量增压发动机的恒温器阀芯规格，介质流通截面经过平滑过渡处理，不存在直角突变结构，能够降低冷却液流动过程中的局部阻力损失，减少回路流阻对冷却系统循环效率的影响。从实际工况适配角度，该壳体需要长期接触乙二醇基冷却液，同时承受-40℃到120℃的交变温度冲击，结构壁厚设计采用渐变式处理，接头位置壁厚略大于腔体主体壁厚，

　　既可以保证管路插拔、卡箍紧固时的结构强度，也能避免整体壁厚过大带来的成型周期延长、材料成本上升问题。法兰边的安装孔位周边做了局部凸台加厚，避免螺栓拧紧时安装边出现变形，导致密封面失效。在三维建模过程中，所有的过渡圆角、拔模斜度都充分考虑了压铸工艺的成型要求，内腔结构无倒扣，可采用常规滑块抽芯结构完成模具设计，无需复杂的侧抽芯机构，能够有效降低量产时的模具制造成本与成型废品率。
