分格便携翻盖收纳盒三维结构设计

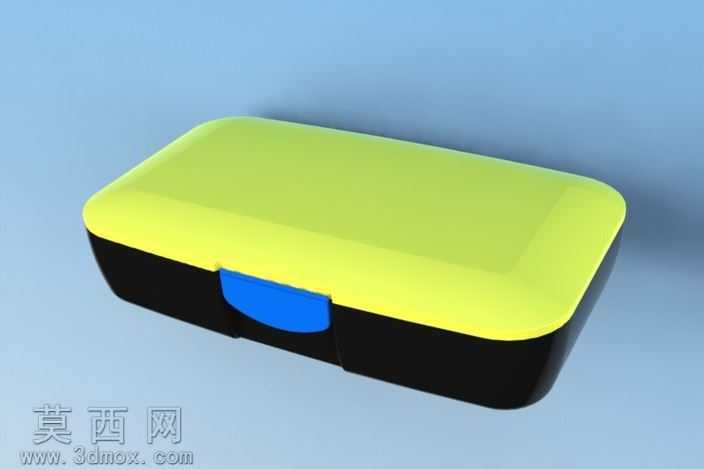

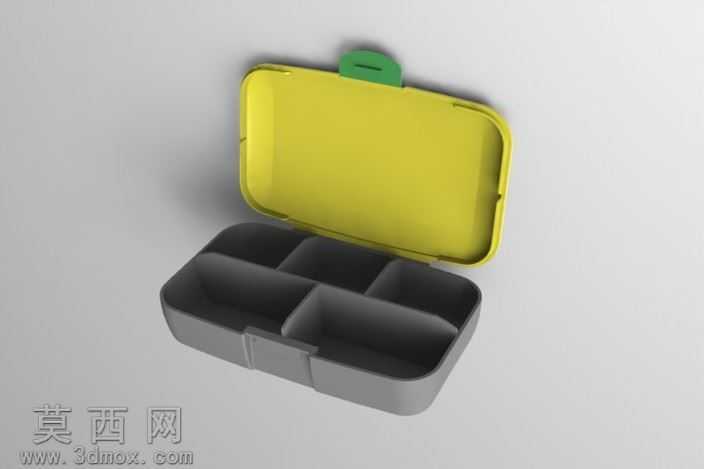

本作品为分格便携翻盖收纳盒的三维建模设计成果，建模过程中首先对收纳盒的使用场景进行梳理，明确其便携收纳小物件的核心功能定位，确定整体采用圆角长方体的基础造型，避免尖锐棱角带来的使用安全隐患，同时提升握持携带的舒适感。建模阶段先绘制盒体与盒盖的基础轮廓草图，通过拉伸、倒圆角等基础特征构建主体外形，针对盒体内部的分格结构，根据日常收纳小物件的尺寸差异规划不同大小的储物格，通过分割、抽壳等特征完成内部腔体的构建，确保各分格空间利用率合理，能够适配不同规格的小型物品存放需求。盒盖与盒体的连接部位设计为一体式铰接结构，建模时精准控制铰接处的配合间隙，保证盒盖开合顺畅无卡顿，同时在盒盖前端设计卡扣结构，与盒体前端的扣位精准匹配，实现闭合后的牢固锁止，避免携带过程中盒盖意外开启导致物品洒落。盒盖顶部额外设计了凸起的挂耳结构，可搭配挂绳使用，进一步提升便携属性。材质渲染阶段，盒体主体采用哑光深灰色塑料材质，模拟常用PP塑料的细腻磨砂质感，盒盖采用明亮的黄色哑光塑料材质，形成鲜明的视觉区分，顶部挂耳与前端卡扣采用绿色塑料材质作为点缀，整体配色活泼明快，符合日常日用品的视觉审美。渲染过程中调整材质的粗糙度、反射率参数，还原塑料材质真实的光影表现，同时搭建简洁的浅灰色背景环境，采用柔和的漫射光照，清晰展现收纳盒的整体造型、内部分格结构以及各部件的细节特征，整体模型结构完整，各部件配合关系合理，可直接用于产品开模前的结构验证、外观展示以及3D打印手板制作参考。
