乘用车辆子午线轮胎结构三维数模

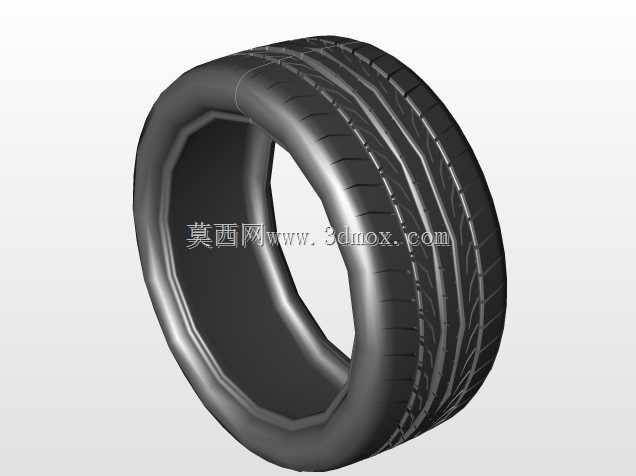

　　该三维数模还原的是乘用车辆配套的子午线轮胎结构，在整车行走系统中承担承载、缓冲、抓地的核心作用，日常适配场景覆盖家用轿车、城市SUV等常规道路行驶车型，是轮边总成中直接与路面接触的关键部件。从设计逻辑来看，建模过程优先还原了轮胎的实际功能分区：胎面部分复刻了多组纵向主排水沟与横向细花纹槽的排布结构，这类结构在实车应用中可快速破除胎面与路面间的水膜，湿滑路面行驶时能有效缩短制动距离，同时花纹块的刚度梯度设计也兼顾了干地抓地力与行驶静音性，避免花纹块刚性过高导致的路噪放大问题。胎侧部分做了等厚度曲面还原，对应实车中胎侧的屈挠变形特性，车辆经过颠簸路面时，胎侧可通过可控形变吸收路面冲击，配合悬架系统提升乘坐舒适性，

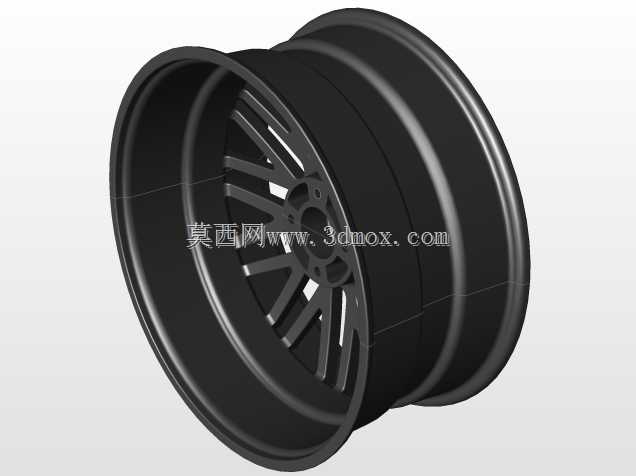

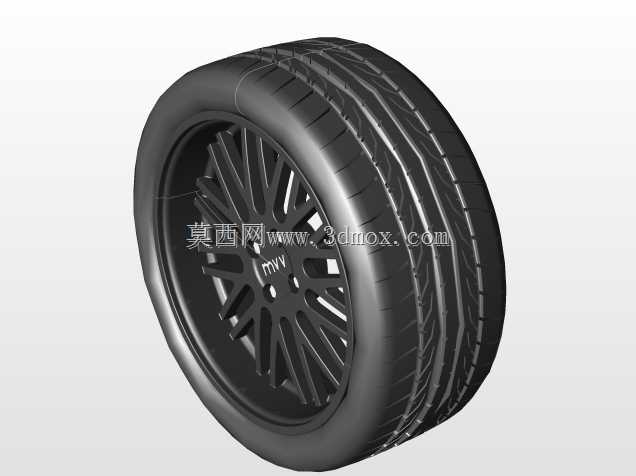

　　建模时也预留了胎侧与轮辋配合的安装止口边界，止口处的加厚结构对应实胎内部的钢丝圈补强层，可保证轮胎充气后与轮辋的贴合密封性，避免高速行驶时出现脱圈风险。从安装匹配维度看，数模严格遵循常规乘用轮胎的轮辋适配尺寸边界，胎圈部位的直径公差带与标准轮辋的安装槽完全匹配，设计校核时可直接调用对应规格的轮辋数模完成装配干涉检查，无需额外调整配合面参数。轮胎内部的腔体结构做了完整封闭处理，可直接用于后续的充气压力仿真、接地印痕仿真等CAE分析场景，胎面花纹的细节建模精度满足结构受力分析的网格划分要求，可直接提取花纹块的曲面数据进行磨损仿真计算。在整车开发流程中，这类轮胎数模可用于总布置阶段的轮包间隙校核，验证转向过程中轮胎与翼子板、

　　悬架摆臂的运动间隙是否满足设计要求，也可用于底盘调校阶段的轮胎刚度匹配，通过数模的质量、转动惯量参数输入，辅助完成整车操稳性能的虚拟标定。建模过程中规避了非功能性的外观冗余细节，所有曲面结构均对应实胎的实际功能分区，没有多余的装饰性特征，可直接用于教学演示、结构拆解展示以及新车型开发的前期方案匹配。
