汽车吹塑成型涡轮进气弯管结构设计

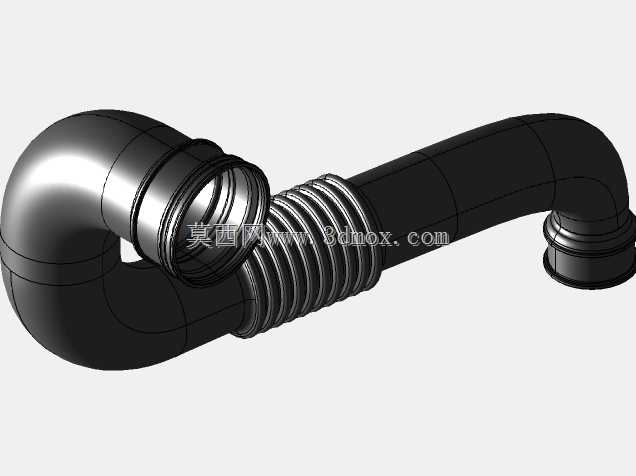

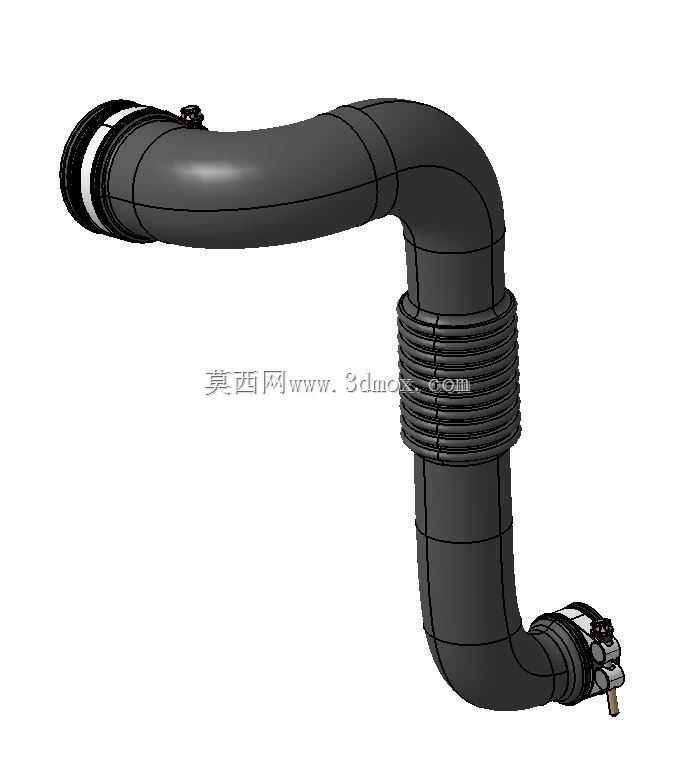

　　这款涡轮进气管主要应用在搭载涡轮增压动力总成的乘用车辆进气系统中，布置在涡轮增压器压气机出口与节气门体之间的舱内空间，核心作用是将经过增压后的高压空气平顺导入进气歧管，同时抵消动力总成运行过程中产生的振动位移，避免硬连接管路出现应力开裂、密封失效等问题。从结构设计来看，管路整体采用大曲率弯管走向，完全匹配发动机舱内的预留布置空间，避让周边的冷却管路、线束支架与车身钣金结构，不会在整车极限颠簸、动力总成大角度悬置位移时产生运动干涉。管路中段集成了多道环形波纹伸缩段，这部分结构可以提供三个方向的位移补偿量，既能够吸收发动机启停、急加速工况下的扭转与窜动，也可以缓冲增压过程中产生的管路气压脉冲，降低进气系统的振动传递与异响风险。

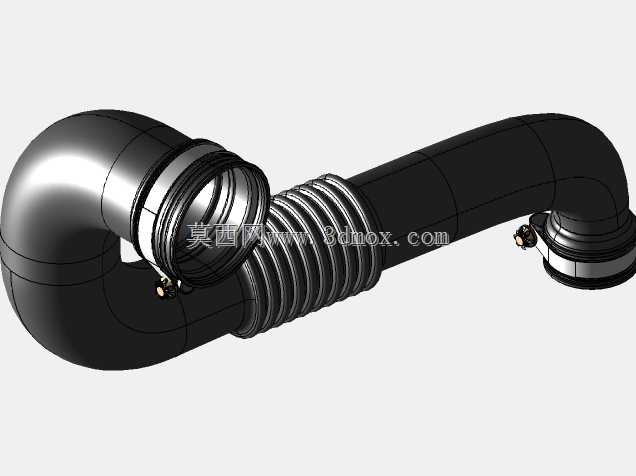

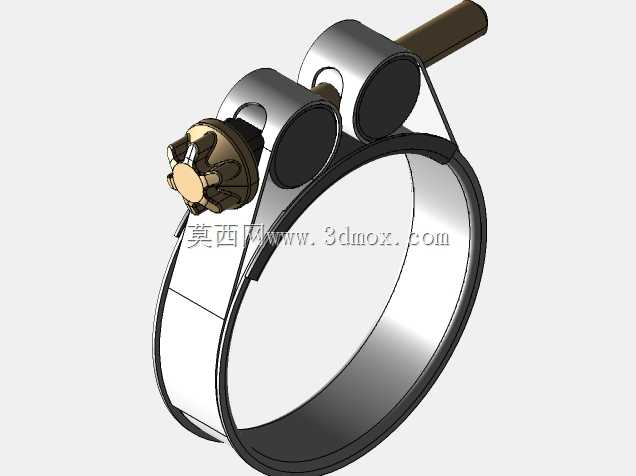

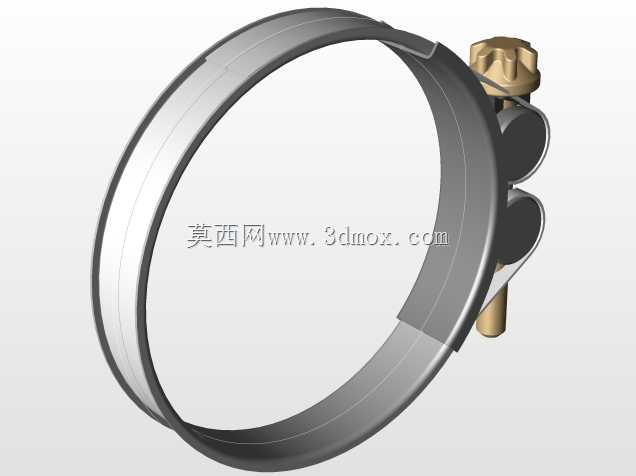

　　管路两端的连接结构做了差异化设计，进气端采用带多道密封环筋的直插式接口，匹配涡轮压气机端的硬塑接口，通过卡箍锁紧即可实现高压密封，接口处的限位凸台可以精准控制卡箍的安装位置，避免装配过程中出现卡箍偏位导致的漏气问题；出气端集成了快插式传感器安装座，可直接适配进气温度压力传感器，无需额外设计转接支架，减少了装配工序与额外的密封点。在设计过程中，吹塑工艺的成型特性被充分纳入考量，管路的壁厚沿走向做了梯度分配，弯管外侧壁厚略大于内侧，抵消吹塑成型过程中型坯拉伸导致的壁厚差，保证管路整体承压能力一致，可稳定承受增压工况下的最高气压冲击，不会出现局部鼓包、破裂问题。波纹管段的波峰波谷尺寸经过反复校核，既保证足够的伸缩补偿量，

　　也不会因为褶皱过多导致进气阻力升高，影响增压发动机的进气效率。管路的安装边界完全对标量产车型的舱内布局，两端接口的中心距、安装角度、卡箍安装位尺寸都与周边部件的安装点完全匹配，设计阶段就做了全行程的运动干涉校核，覆盖动力总成悬置的上下、前后、左右全方向极限位移量，确保在整车全生命周期内不会出现管路磨穿、密封失效的问题。管路外表面的光滑过渡设计也减少了舱内气流的扰流阻力，同时避免了尖锐棱角导致的应力集中问题，整体结构兼顾了成型工艺性、装配便捷性与使用可靠性。
