手动滚压成型珠滚子加工设备结构

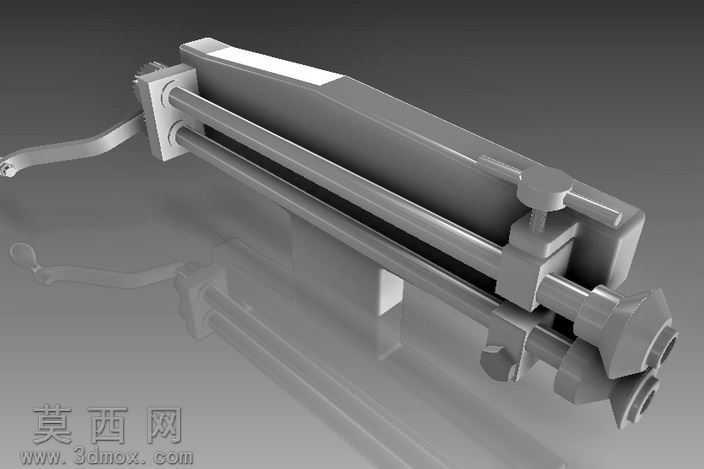

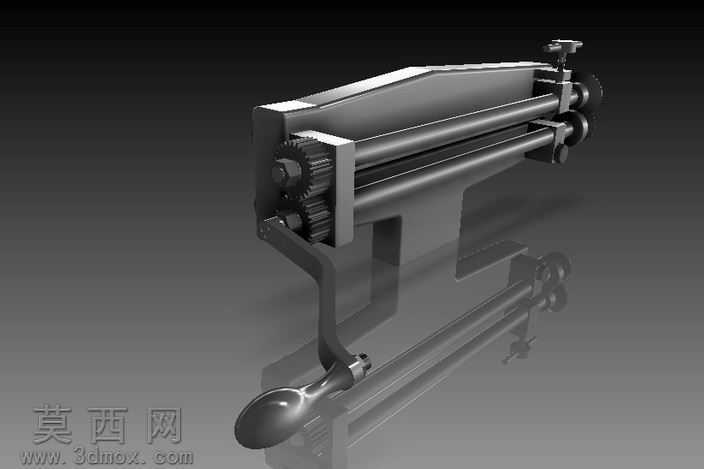

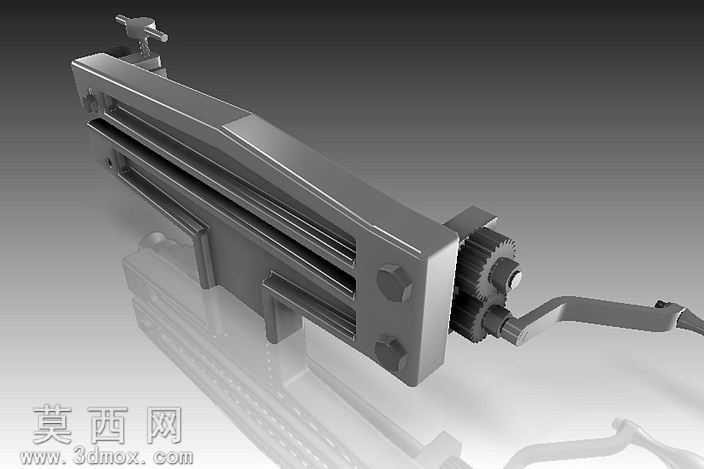

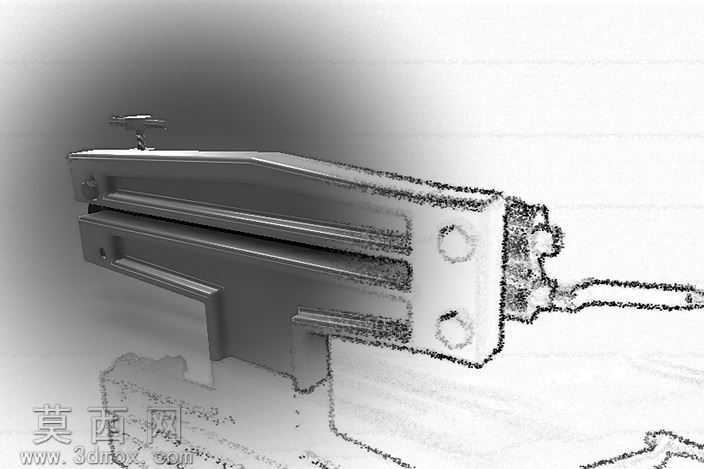

本作品为手动式滚压成型加工设备的三维建模成果，建模阶段围绕设备的实际功能逻辑搭建整体结构，首先完成主体支撑机架的轮廓构建，采用一体化弯折式钣金机架作为承载基础，保证整体结构的刚性与操作稳定性，机架的弯折角度、安装孔位均按照实际手动设备的操作人机尺寸设定，适配单人手动操作的施力角度与操作空间。传动系统部分完整还原了齿轮啮合传动结构，建模时严格匹配齿轮的模数、齿形参数，保证手摇动力输入后，多组平行辊轴能够按照设定的传动比同步转动，辊轴的同轴度、安装间隙均按照实际装配公差设定，避免出现传动卡滞的问题。辊轴作为核心工作部件，建模时区分了光面传动辊与成型压辊的结构差异，压辊表面的成型轮廓完全匹配珠滚子的加工型面，能够在板材进给过程中逐步压出目标成型轮廓。手动操作端的摇臂结构采用符合人体工学的弯折造型，握持端做了圆润化处理，摇臂与齿轮输入轴的连接部位做了加强结构设计，避免手动施力时出现结构变形。渲染阶段采用金属质感材质覆盖所有金属结构件，区分了铸铁机架的哑光磨砂质感、传动齿轮的机加工金属光泽、辊轴表面的抛光亮面质感，不同部件的材质粗糙度、反光度参数均对应实际加工工艺调整，让整体渲染效果更贴近真实设备的视觉表现。场景搭建时采用深色渐变背景，搭配底部的镜面反射效果，突出设备的结构轮廓与金属质感，灯光采用多组柔光光源从不同角度照射，避免金属表面出现过强的反光死角，同时通过光影层次凸显齿轮啮合部位、辊轴间隙等细节结构。设计思路上围绕小型手动钣金加工设备的实用属性出发，在保证核心滚压成型功能完整的前提下，尽可能简化整体结构，减少不必要的冗余部件，让设备整体结构紧凑、操作便捷，无需外接动力即可完成薄板的滚压成型作业，适合小型加工场景的单件小批量加工使用，建模过程中也对各部件的装配关系做了完整校验，保证所有活动部件都能实现预期的运动效果，不存在结构干涉问题。
