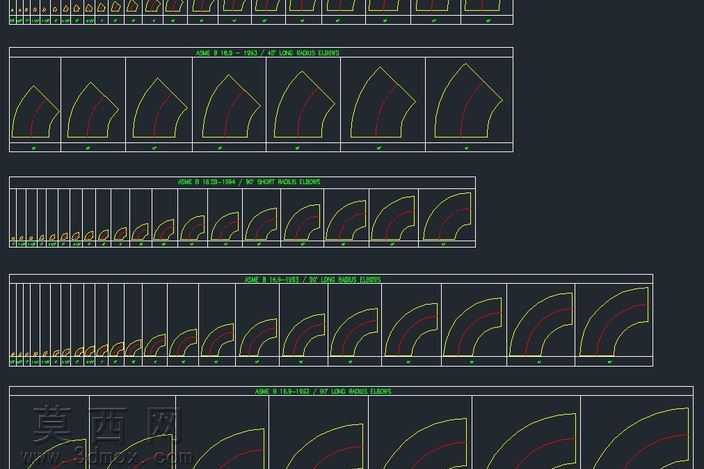

ASME标准45至90度长短半径弯头参数化模型

本模型严格遵循ASME B16.11等相关管件标准搭建，覆盖45°到90°全角度区间的短半径、长半径弯头规格，建模阶段首先梳理不同通径、弯曲半径、角度对应的尺寸参数逻辑，采用参数化驱动的建模思路，在三维建模环境中先建立弯头的中心路径基准，根据不同规格的弯曲半径系数确定圆弧路径的曲率参数，再以对应通径的管道截面轮廓沿路径扫掠生成基础实体，针对不同压力等级对应的壁厚参数设置可调整的参数变量，实现同系列不同规格弯头的快速参数切换。模型结构上完整还原弯头的内外壁曲面形态，对端口的焊接坡口结构按照标准要求做了精准的倒角处理，所有曲面过渡均做了连续性优化，避免出现尖锐棱角或曲面扭曲的问题，保证模型导入各类工程分析、管路装配环境时不会出现几何错误。建模过程中对不同系列的弯头做了分层分组管理，将同角度、同半径类型的模型归类排布，方便设计人员快速检索调用对应规格的模型，同时对每个规格的关键尺寸做了参数标注关联，修改核心参数即可自动更新整个模型的几何形态，无需重复建模。材质设置上默认采用工业常用的碳钢材质基础属性，保留了材质参数的调整入口，可根据实际使用场景切换为不锈钢、合金钢等不同管材材质的外观与物理属性，模型的几何精度满足管路装配干涉检查、流体仿真分析、工程图导出等不同场景的使用需求，所有尺寸公差均严格贴合ASME标准中的公差要求，无需二次调整即可直接用于工业管路系统的设计选型、装配模拟工作。
