工业设备用简易支撑减震结构设计

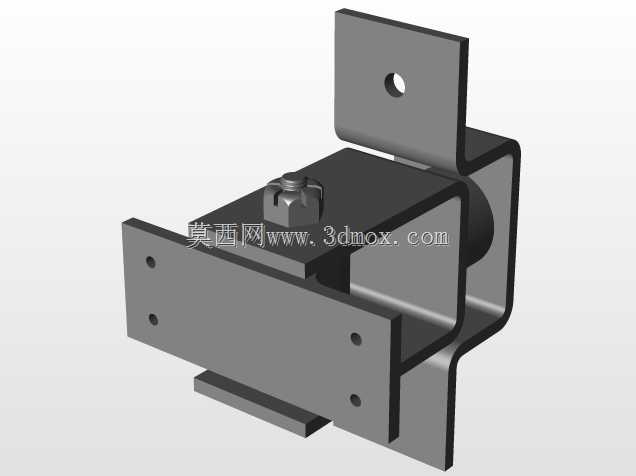

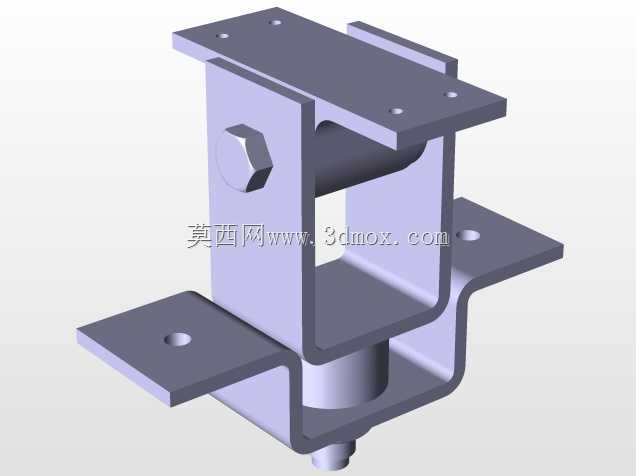

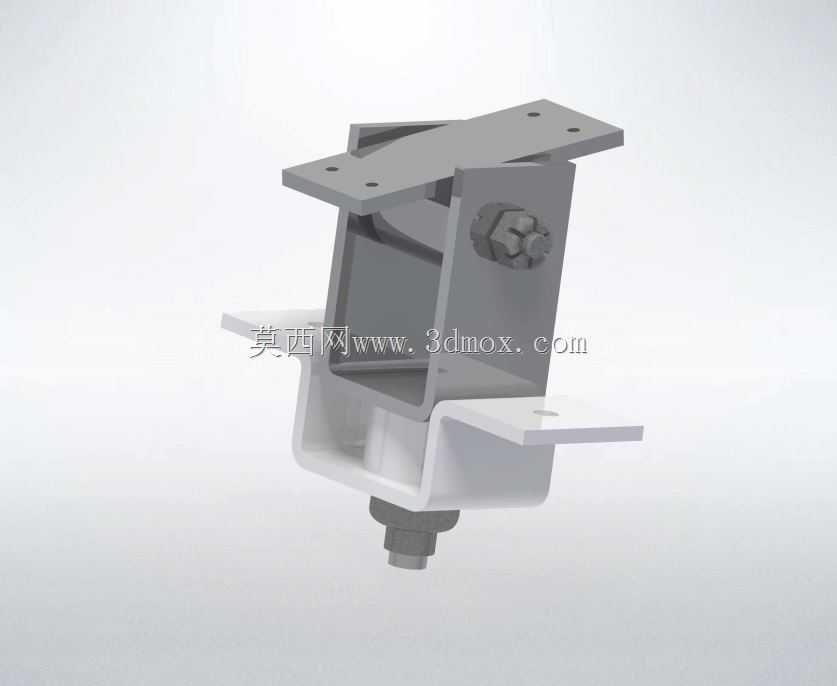

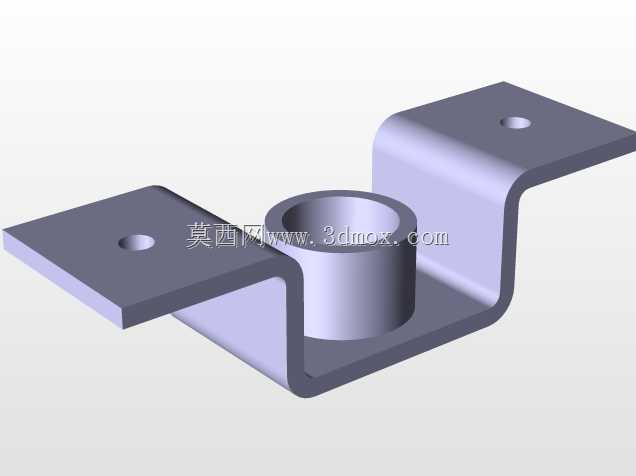

　　这类简易减震支撑结构，多应用在中小型工业设备的安装点位，比如小型风机、电控柜、轻型输送线机架的底部或侧装连接位，核心作用是阻隔设备运行产生的振动向安装基座传递，同时抵消外部环境的冲击载荷对设备本体的影响，避免振动传导引发的紧固件松动、内部精密元器件偏移、运行噪音超标等常见工程问题。从结构设计逻辑来看，整体采用上下双安装板配合中间弹性缓冲单元的架构，上安装板预留四个对称分布的螺栓过孔，用于和待减震设备的底部安装面锁紧固定，下安装板设置两个向外延伸的安装支耳，支耳上的通孔用于和地面或设备机架基座连接，上下安装板之间通过侧向的限位框架约束横向位移，避免缓冲单元受横向冲击时出现过度错位脱出的问题。

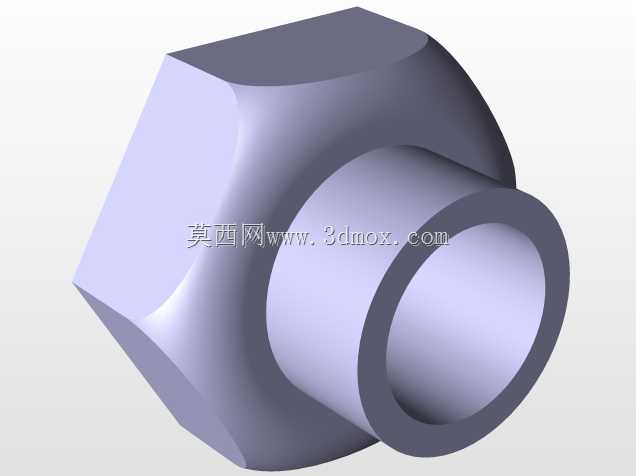

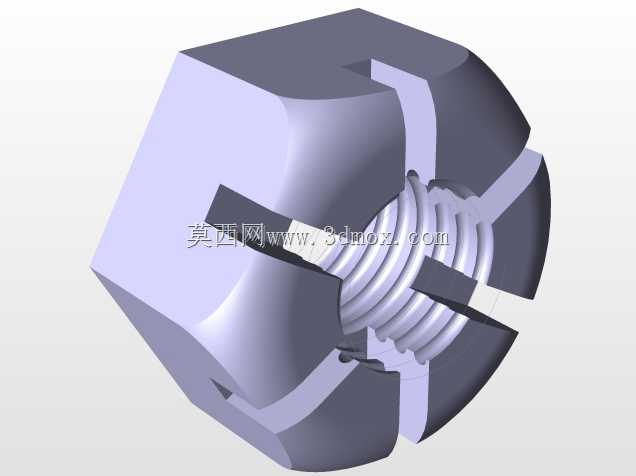

　　中间的缓冲承压部分采用金属壳体包裹弹性阻尼体的设计，底部设置带锁紧螺母的调节螺柱，可根据实际安装工况微调整体支撑高度，适配不同安装面的高度差，侧向的紧固螺栓用于预压缓冲单元，可根据设备实际运行的振动频率调整预紧力，匹配不同的减震刚度需求。安装边界方面，整体结构的横向占用空间紧凑，不需要额外预留过大的安装操作空间，上下安装面的孔位均采用通用的螺栓适配尺寸，可直接匹配市面上常见的M8、M10规格安装螺栓，不需要额外定制转接件。在实际选型应用中，这类结构适合承载100kg以内的轻型设备，可有效过滤设备运行时产生的中高频振动，相比橡胶减震垫，其带有限位结构的设计可承受一定幅度的瞬时冲击载荷，

　　不会出现橡胶垫长期使用后老化蠕变导致的设备下沉问题，侧向的框架结构同时起到防护作用，避免车间内的杂物、切削液等直接接触缓冲单元，延长结构的整体使用寿命。建模过程中需要重点关注上下安装板的孔位同轴度，以及中间缓冲单元的活动间隙预留，间隙过大会导致横向晃动量超标，间隙过小则会限制缓冲行程，影响减震效果，同时要保证安装支耳的折弯强度，避免受载后出现支耳变形导致的安装失稳问题。
