双轴承支撑安装座组件结构设计

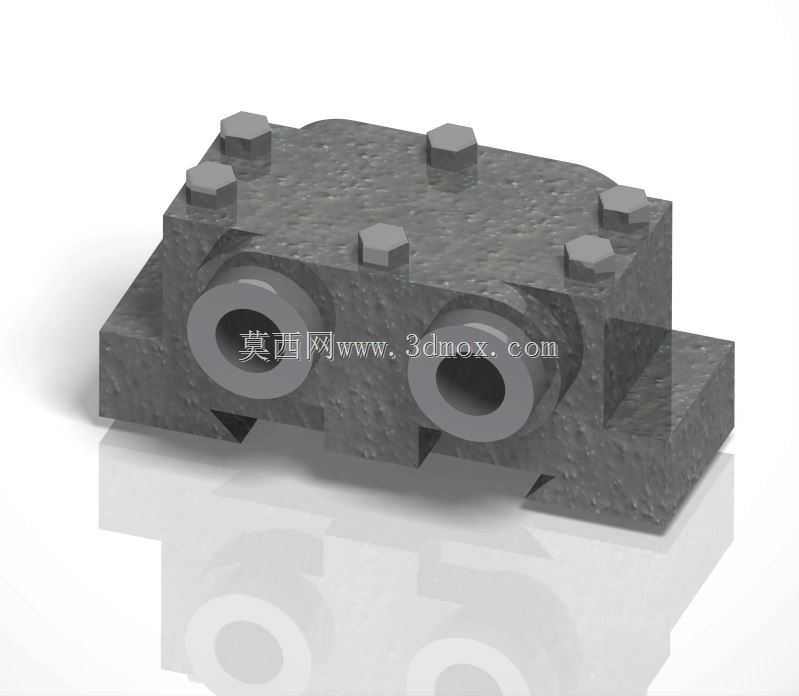

　　这款双轴承支撑组件，主要应用在需要平行双轴同步传动的工业设备场景中，常见于小型输送线的动力端、精密机床的进给传动副、自动化装配设备的转轴支撑工位，用来为两根平行布置的转动轴提供稳定的径向与轴向支撑，抵消轴系运转过程中产生的径向载荷与少量轴向窜动，保证两根轴的平行度公差始终维持在设计允许范围内，避免轴系运转出现卡滞、偏磨、振动超差的问题。从结构设计逻辑来看，组件采用整体式铸造壳体作为承载基体，壳体底部设置带安装缺口的法兰边，安装缺口对应设备机架上的定位凸台，装配时可以快速完成组件的初定位，不需要反复调整位置找正，安装孔位采用沉孔设计，螺栓锁紧后头部不会突出安装面，不会干涉周边其他部件的布置。

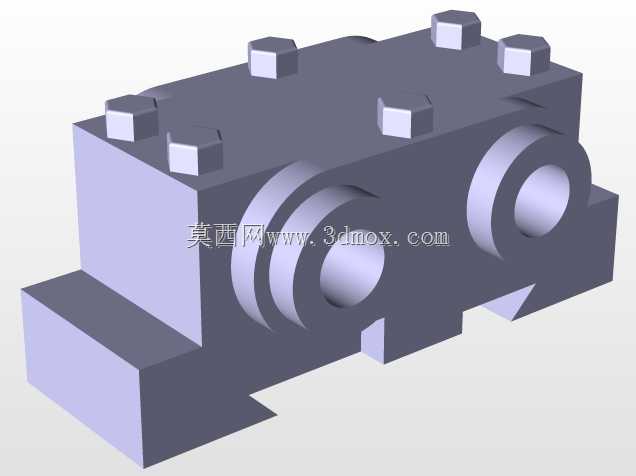

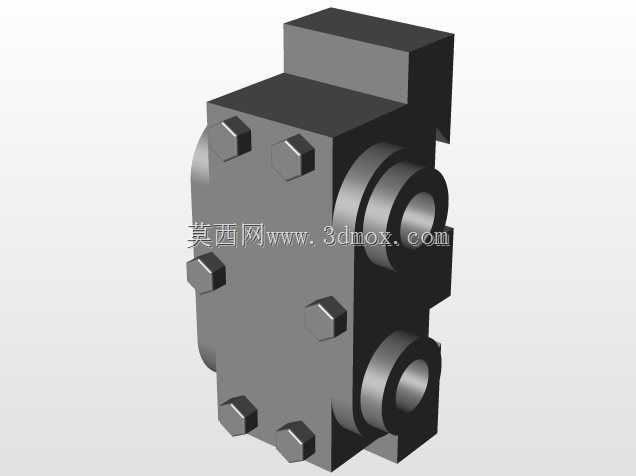

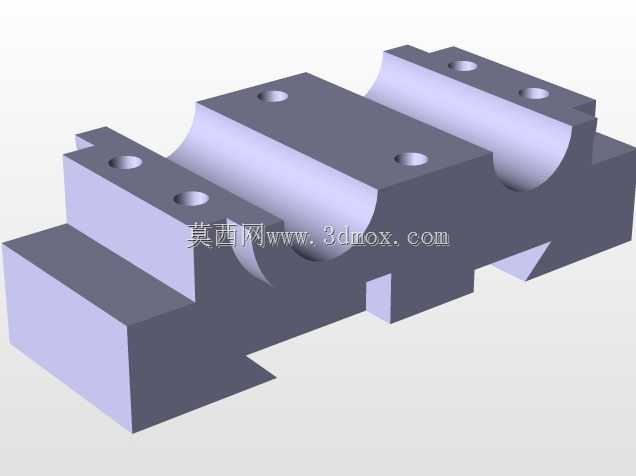

　　壳体上盖与下座通过六颗内六角螺栓实现锁紧连接，结合面做了精铣加工，平面度控制在0.02mm以内，既可以保证轴承安装孔的圆度公差，也能避免结合面出现缝隙导致润滑脂泄漏。两个轴承安装孔采用一次装夹镗孔加工，孔位的中心距公差严格控制在±0.01mm，孔的圆柱度公差不超过0.008mm，能够保证装入的标准滚动轴承外圈与孔壁实现均匀贴合，不会出现局部应力集中导致的轴承外圈蠕变问题。壳体两端的轴承孔位设置了同轴的密封槽，可以加装骨架密封圈，阻挡外界的粉尘、切削液进入轴承腔内部，同时防止腔体内的润滑脂溢出，延长轴承的维护周期。在安装边界方面，组件整体的轴向长度、宽度与高度尺寸适配多数中小型传动设备的安装空间，

　　底部安装孔的孔距符合常规传动模组的安装尺寸标准，可以直接替换同规格的分体式双轴承座，不需要对原有设备的安装基面做二次加工。设计过程中特意将壳体的壁厚做了均匀化处理，铸造过程中不容易出现缩孔、砂眼等缺陷，同时壳体外部设置了少量加强筋，在不增加整体重量的前提下提升了壳体的结构刚性，即使在满载冲击载荷的工况下，壳体的变形量也不会超过轴承允许的偏转角范围，保证轴系运转的平稳性。组件的轴承腔预留了充足的润滑脂存储空间，一次加注润滑脂可以满足长时间运转的润滑需求，上盖位置预留了注油口的加工余量，用户可以根据实际使用需求加装注油嘴，实现不停机补充润滑。
