机加工用V型夹紧定位夹具组件

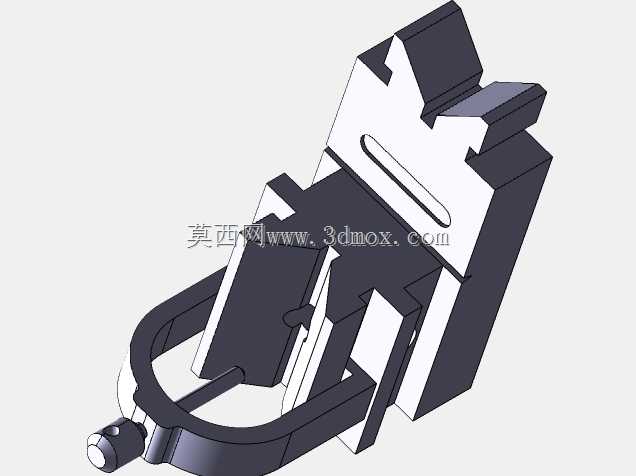

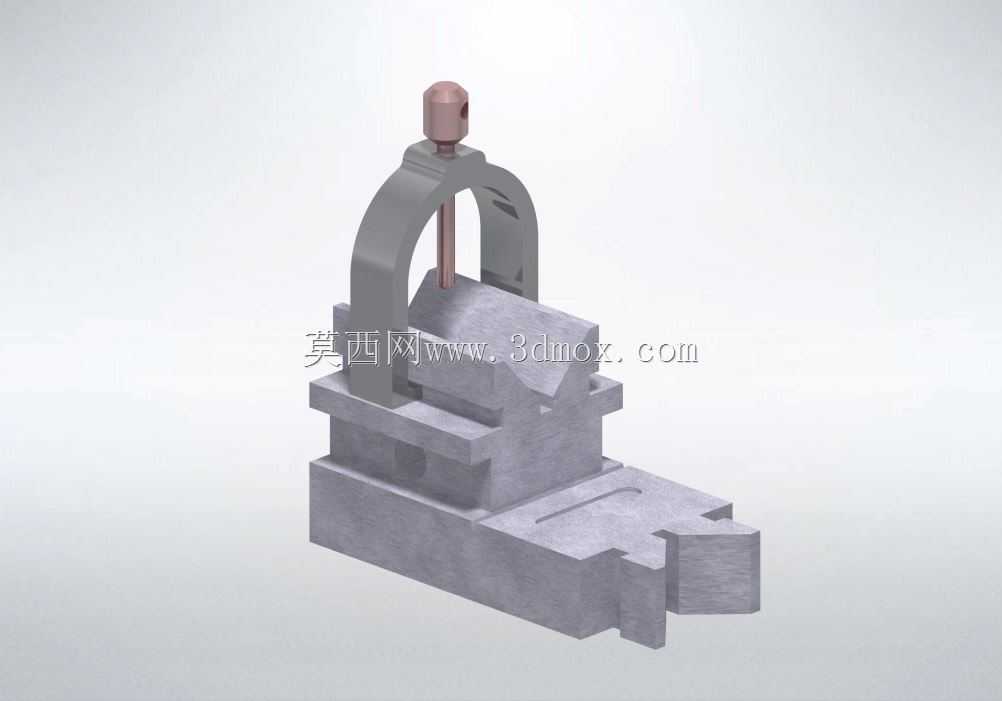

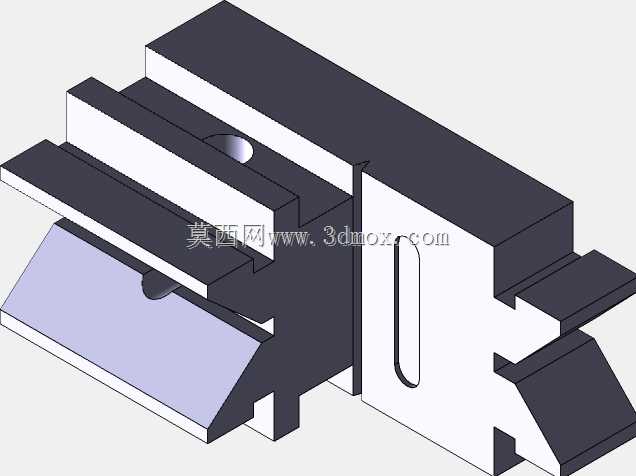

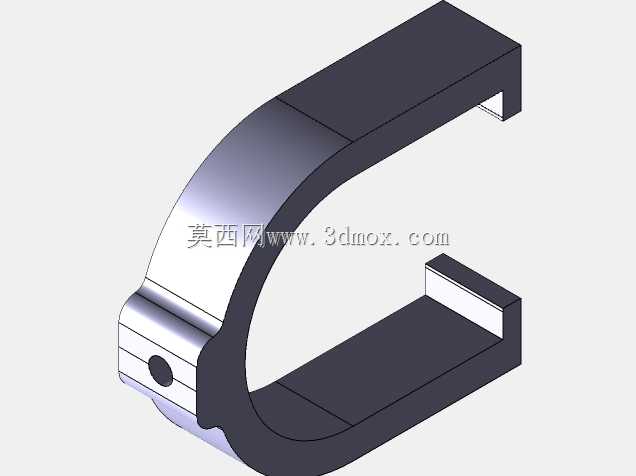

　　这套V型夹紧组件是金属切削加工场景里极为常用的定位工装，日常在钻床、铣床、普通磨床的工序工位上都能见到它的身影，核心作用是对圆形截面的棒料、管材类工件完成快速定位与夹紧，避免加工过程中工件出现转动、轴向窜动的问题。从结构设计逻辑来看，组件采用拱形架配合顶部压紧螺杆的结构，底座做了阶梯式的安装定位凸台，可直接适配机床工作台上的标准T型槽安装边界，不需要额外制作过渡连接块就能完成工位固定，安装时只需将底座凸台卡入T型槽，用压板压紧底座侧边即可完成固定，整体安装占用的工作台面尺寸紧凑，不会过多占用工位的操作空间。V型定位块的夹角采用90度设计，这种角度的V型槽对不同直径的圆形工件适配性最优，相比60度或者120度的V型槽，

　　90度槽在定位时既能保证足够的对中精度，又不会出现小直径工件卡入过深、大直径工件接触面积不足的问题，V型槽底部特意加工了排屑小槽，加工过程中产生的切屑、切削液残留的杂质可以顺着小槽排出，不会因为切屑垫在工件与V型面之间导致定位偏差，这点在批量加工场景下对加工精度的稳定性影响很大。顶部的压紧螺杆下端做了圆弧压头设计，夹紧时压头与工件外圆是线接触状态，不会因为压紧力过大在工件表面压出明显的压痕，同时螺杆配合拱形架的导向孔，压紧行程足够覆盖常规直径范围的棒料装夹，不需要频繁更换压头配件。实际使用时，这类V型夹具通常会成对布置在工作台面上，用来支撑较长的轴类工件，完成两端面钻孔、径向键槽铣削、外圆局部磨削等工序的装夹，

　　部分工况下还可以在底座加装磁吸模块，用来固定导磁类的小型工件，进一步拓展装夹的适用范围。整套组件的结构没有冗余的设计，所有配合面都做了对应的公差预留，V型定位面的平面度、与底座安装面的平行度都按照工装夹具的常规精度等级设计，既能满足普通机加工的定位精度要求，又不会因为过高的精度要求提升加工制造成本，不管是小批量维修车间的单件加工，还是量产线的工序工位装夹，这套结构都能适配对应的使用需求。
