四柱式工装夹具装配结构设计

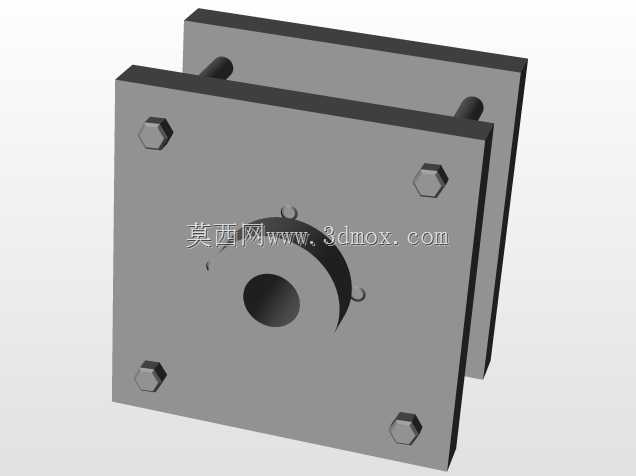

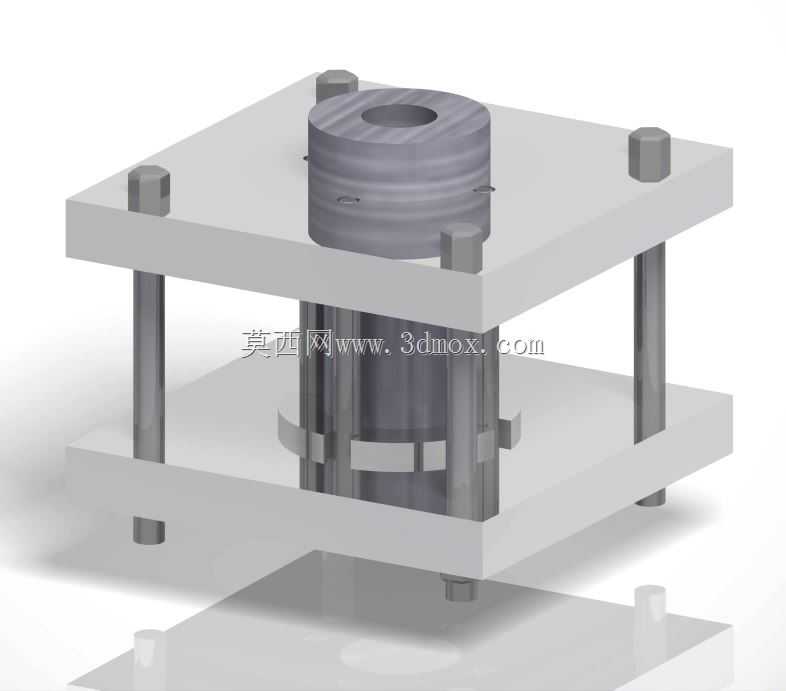

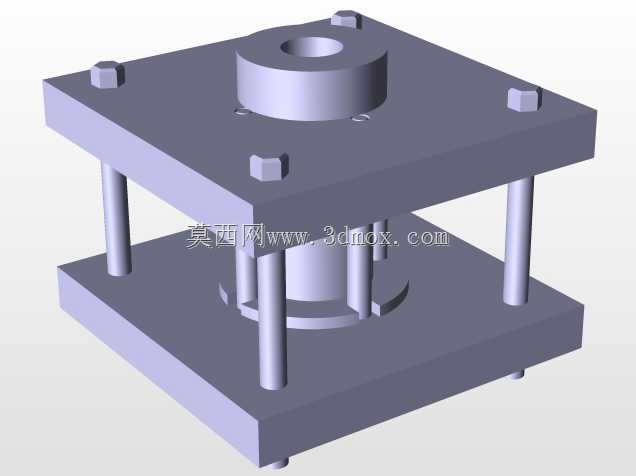

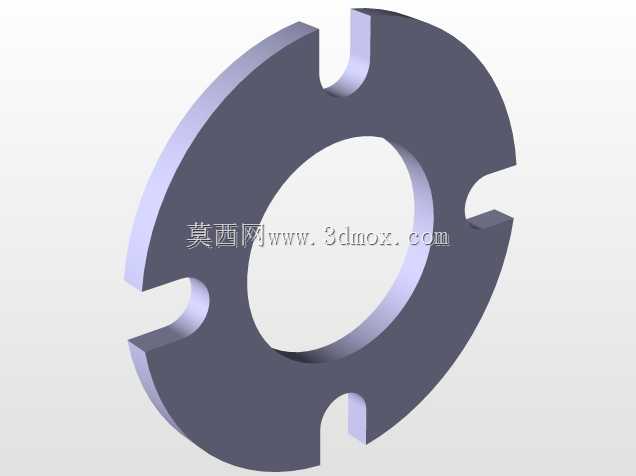

　　这套四柱导向的夹具装配结构，主要面向机械加工工序中的工件定位装夹场景，常见于五金零件冲压、小型零部件压装、机加工工位的工件固定环节，可适配立式加工中心、小型压装机、台式钻床等设备的工位装夹需求。整套结构采用上下双层板式承载设计，四根导向立柱沿安装板四角对称布置，既承担上下模开合过程的导向功能，也为整体结构提供足够的抗侧倾刚度，避免装夹受力时出现板件偏斜导致的工件定位偏差。

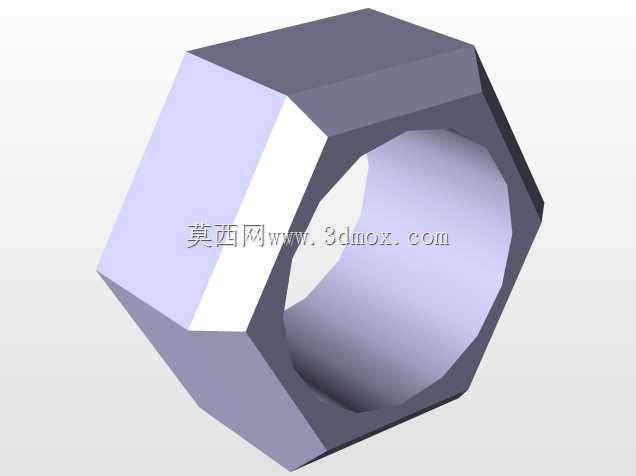

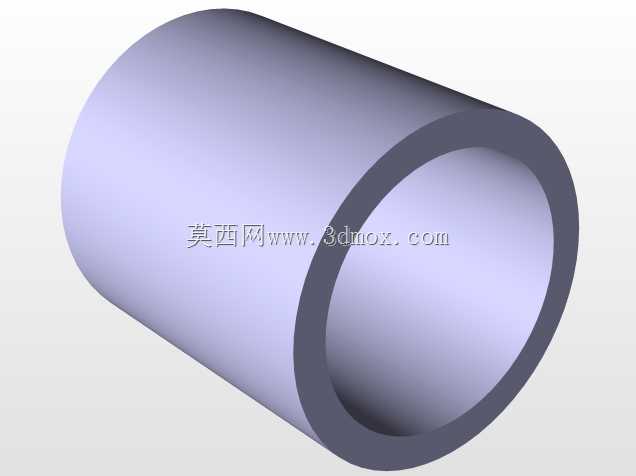

　　从结构设计逻辑来看，上层安装板预留了标准执行元件安装位，可直接连接气缸、液压缸或者手动压头作为夹紧动力源，中间的定位芯轴可根据待加工工件的内孔尺寸做快换调整，适配不同规格的套类、盘类零件的内孔定位需求，下层安装板预留了T型槽安装位与设备工作台连接，安装边界可覆盖多数小型台式加工设备的工作台装夹孔位，无需额外做转接板适配。导向立柱与上下板之间采用过盈配合加锁紧螺母固定的方式，长期往复开合使用也不会出现立柱松动移位的问题，导套配合段预留了润滑脂加注空间，可降低频繁开合带来的导向面磨损，延长整套夹具的维护周期。

　　实际生产使用中，这套夹具可完成工件的快速定位与夹紧，待加工工件放置到下板定位工位后，上板沿导柱下行，通过中间的压合结构将工件牢牢固定，加工过程中不会出现工件窜动，保证加工尺寸的一致性。结构上没有冗余的复杂零件，所有组成部件均为通用机械加工件，加工难度低，后期维护更换易损件的成本极低，针对不同的加工工件，仅需更换对应的定位块与压头即可快速切换生产工位，适配多品种小批量的机加工生产场景。上下板的厚度经过受力校核，在常规10kN以内的夹紧力作用下不会出现明显形变，四角的锁紧螺栓可根据实际使用的受力情况调整预紧力，保证整体结构的装配刚性。整套装配结构的开合行程可通过更换不同长度的导向立柱做调整，适配不同高度尺寸的工件装夹需求，安装时仅需保证四根立柱的平行度公差在0.02mm以内，即可保证上下板开合过程无卡滞，定位重复精度可控制在0.05mm以内，满足多数常规机加工工序的装夹精度要求。
