往复式动力传动用十字头连接组件

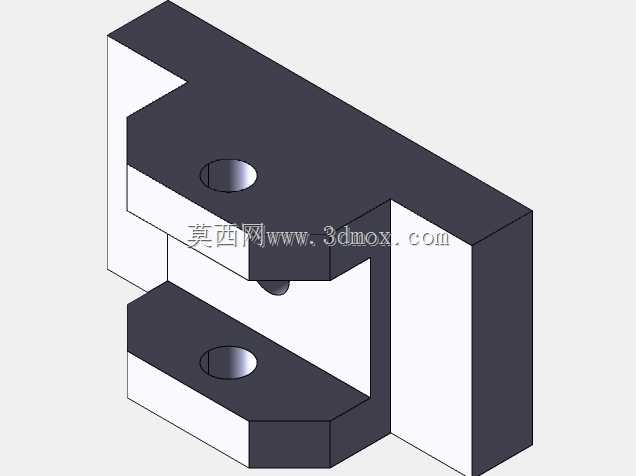

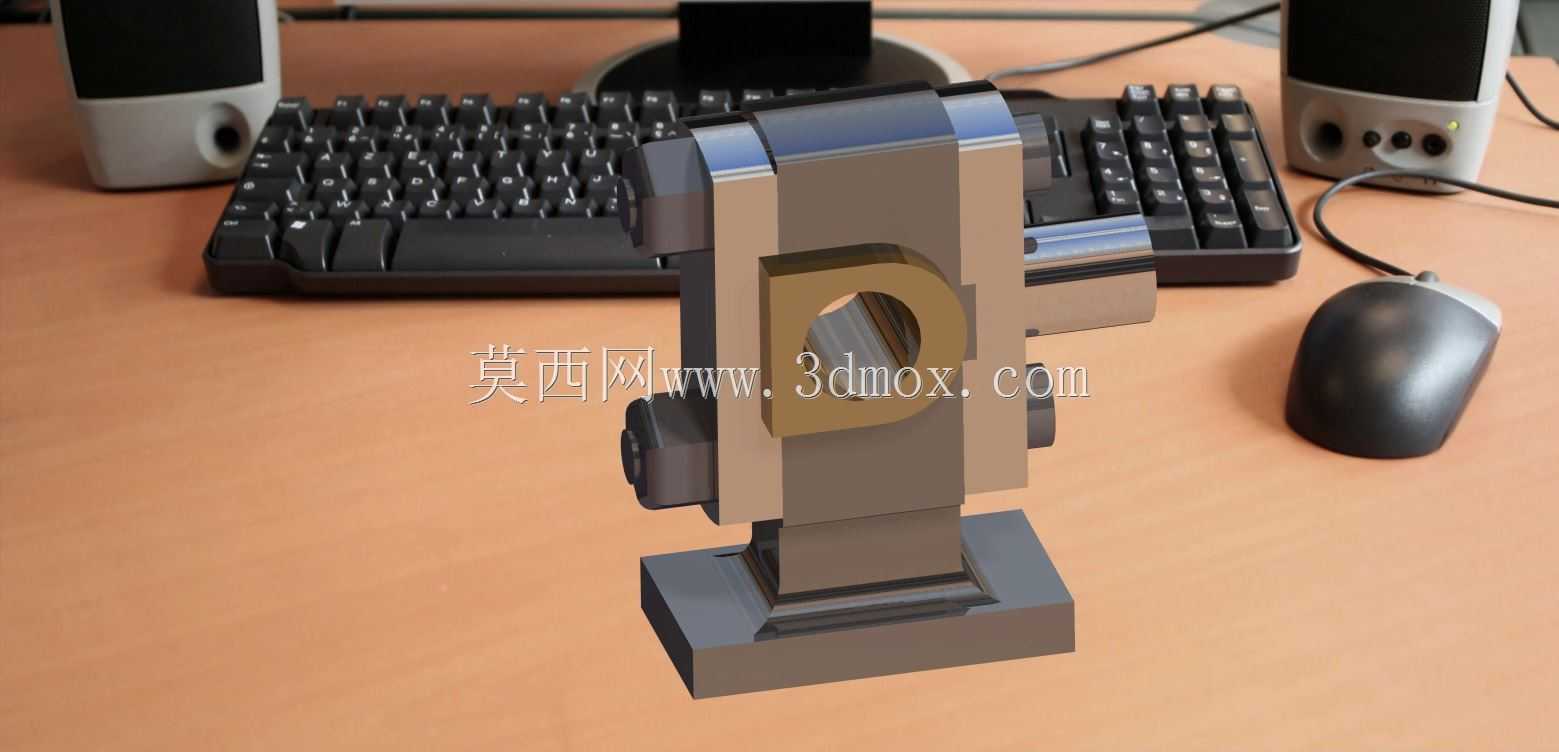

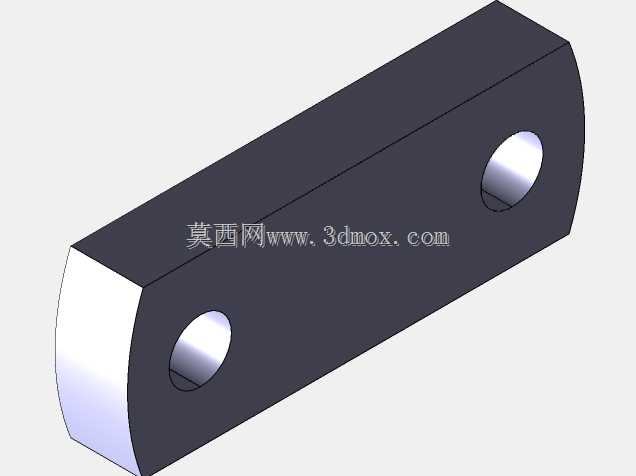

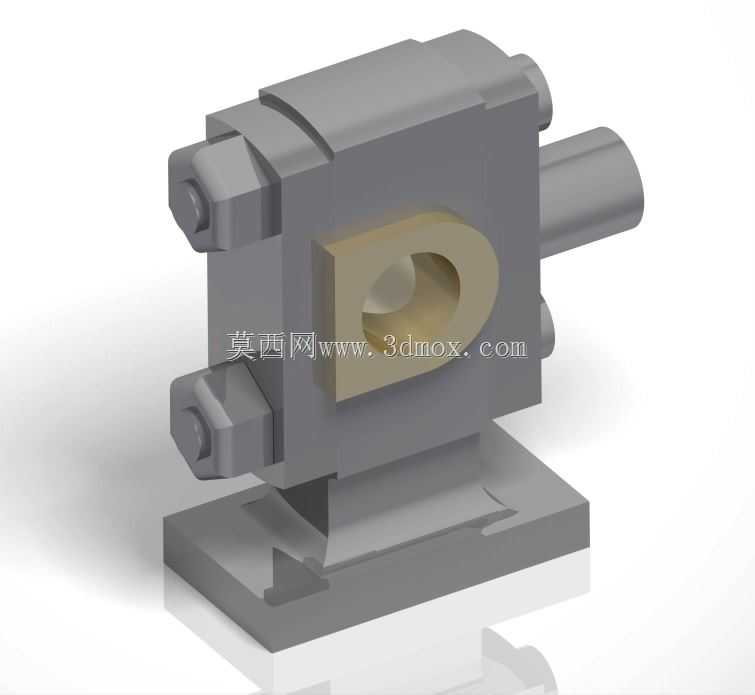

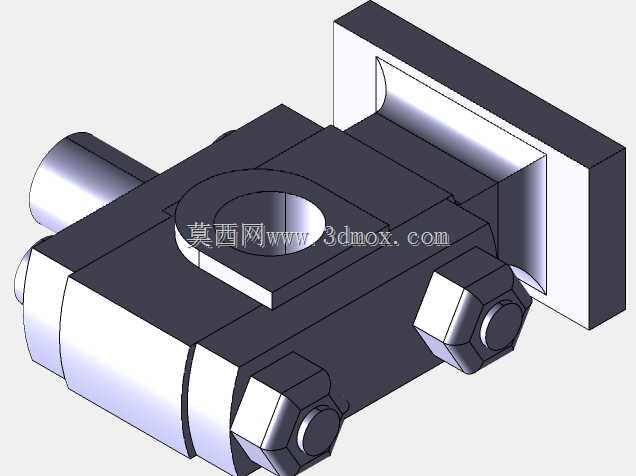

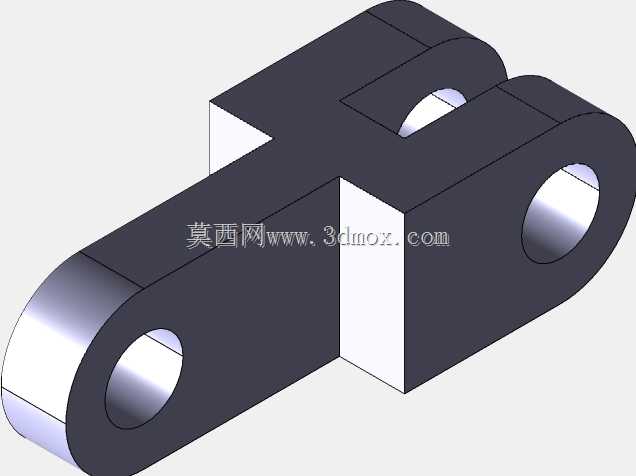

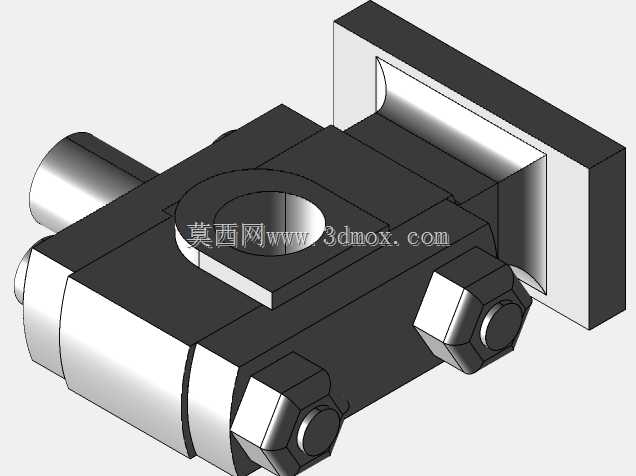

　　该十字头组件主要应用在往复式压缩机、柱塞泵、内燃机等需要将旋转运动转化为直线往复运动的动力传递场景中，是连接曲柄连杆机构与执行活塞杆的核心中间构件，工作过程中承担交变载荷的传递作用，将连杆的摆动转化为活塞杆的纯直线往复动作，避免活塞杆承受侧向力导致密封件偏磨、杆体弯曲等故障。从结构设计来看，组件整体采用分体式装配结构，主体为带安装底座的方形承力壳体，两侧对称设置销轴连接位用于铰接连杆小头，中部开设带衬套的贯穿孔用于穿装活塞杆，底座设置定位凸台与安装孔，可直接固定在设备的十字头滑导道内，沿滑导面做直线往复滑动，约束径向自由度。设计过程中优先考虑载荷传递路径的合理性，连杆铰接位的销轴孔与活塞杆安装孔的轴线保持空间垂直且共面，

　　避免附加弯矩产生，销轴端部采用锁紧螺母与防松垫片结构，防止往复交变载荷下销轴窜动脱落；中部活塞杆安装位配置耐磨铜合金衬套，衬套与壳体采用过盈配合装配，既降低活塞杆往复运动的磨损速率，也便于后期维护更换易损件，无需整体更换壳体。外形尺寸方面，组件整体宽度适配常规中型往复设备的滑导道安装间隙，两侧销轴伸出长度满足连杆小头的摆动空间需求，不会在连杆摆角达到最大值时与壳体发生运动干涉，底座安装孔的孔距符合通用滑导座的安装尺寸规范，可直接适配同规格的现有设备替换安装，无需额外修改滑导结构。实际运行过程中，组件的滑动面与滑导之间预留合理的配合间隙，保证热态工况下不会因热膨胀出现卡滞，同时间隙值控制在允许范围内，避免往复运动过程中产生过大的冲击振动，铰接位的销轴与孔之间采用间隙配合，保证连杆摆动动作顺畅，配合面设置润滑脂注油通道，可在设备运行过程中定期加注润滑脂，降低铰接副的磨损速率，延长组件整体使用寿命。
