单缸动力单元后端壳体结构设计

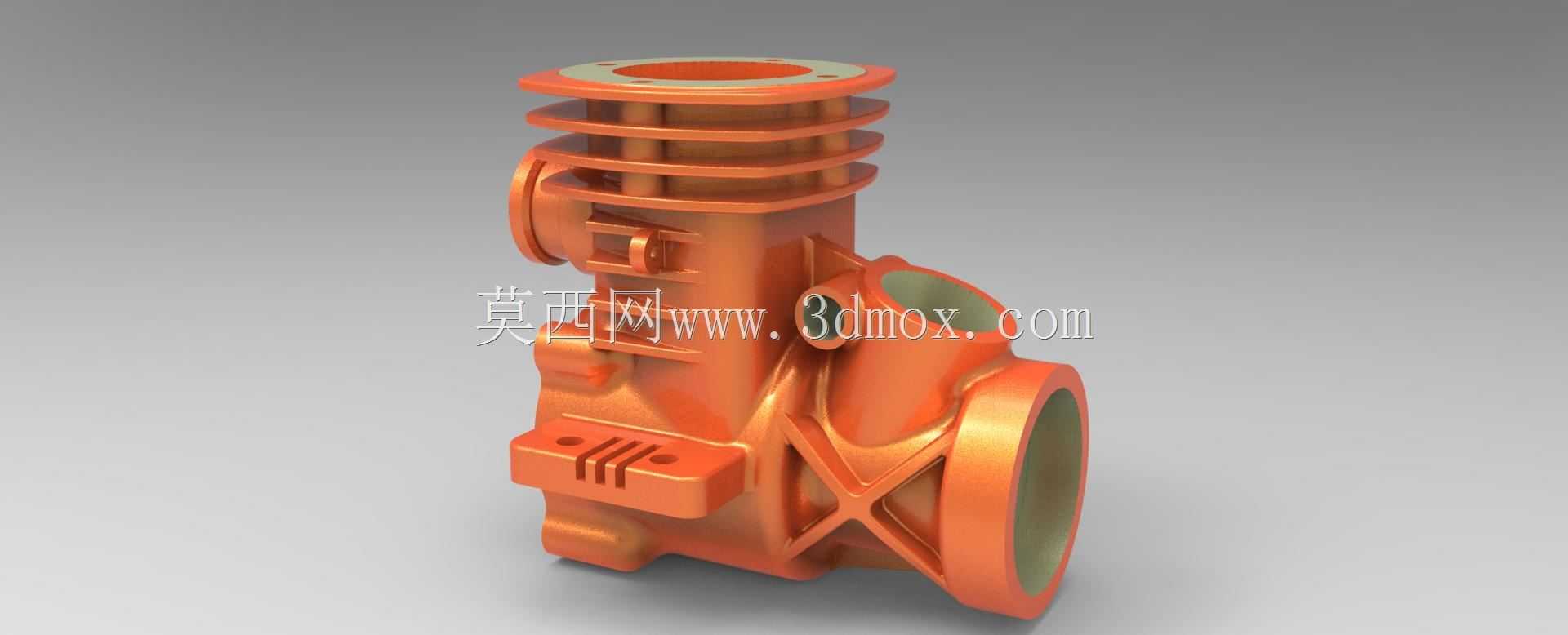

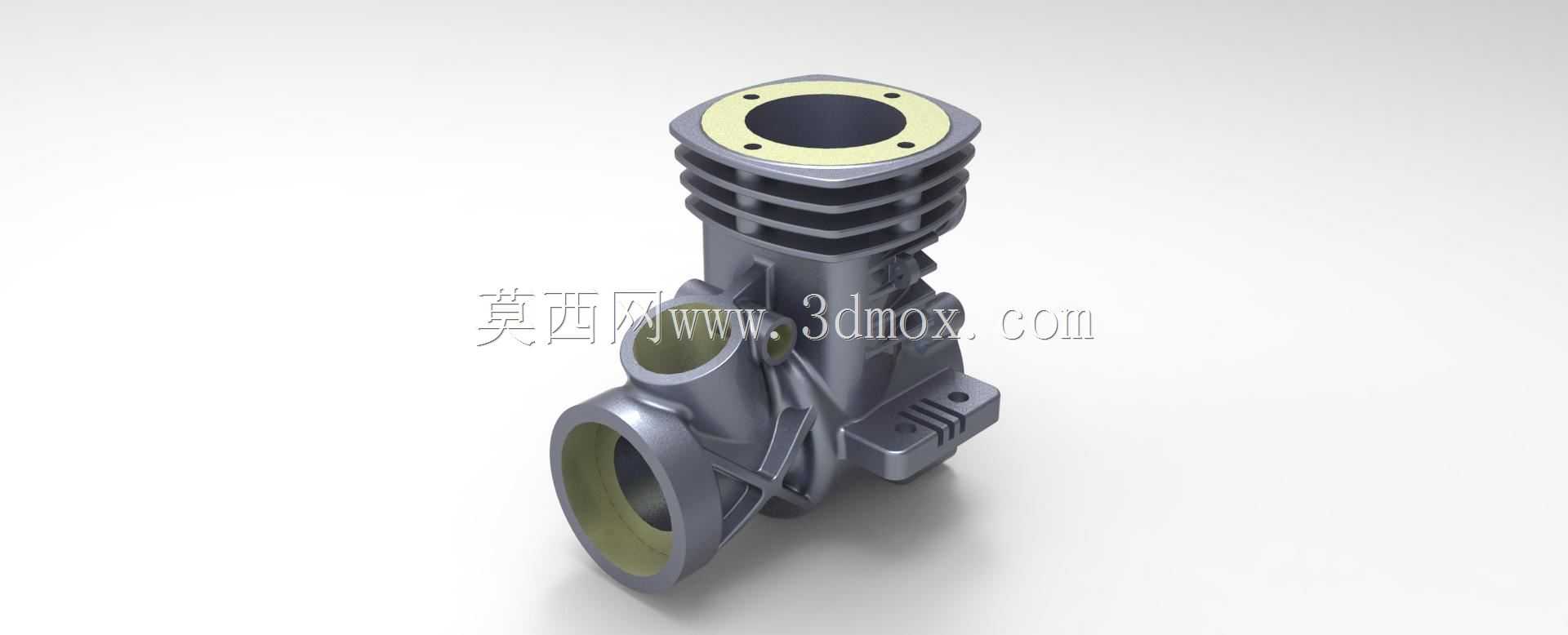

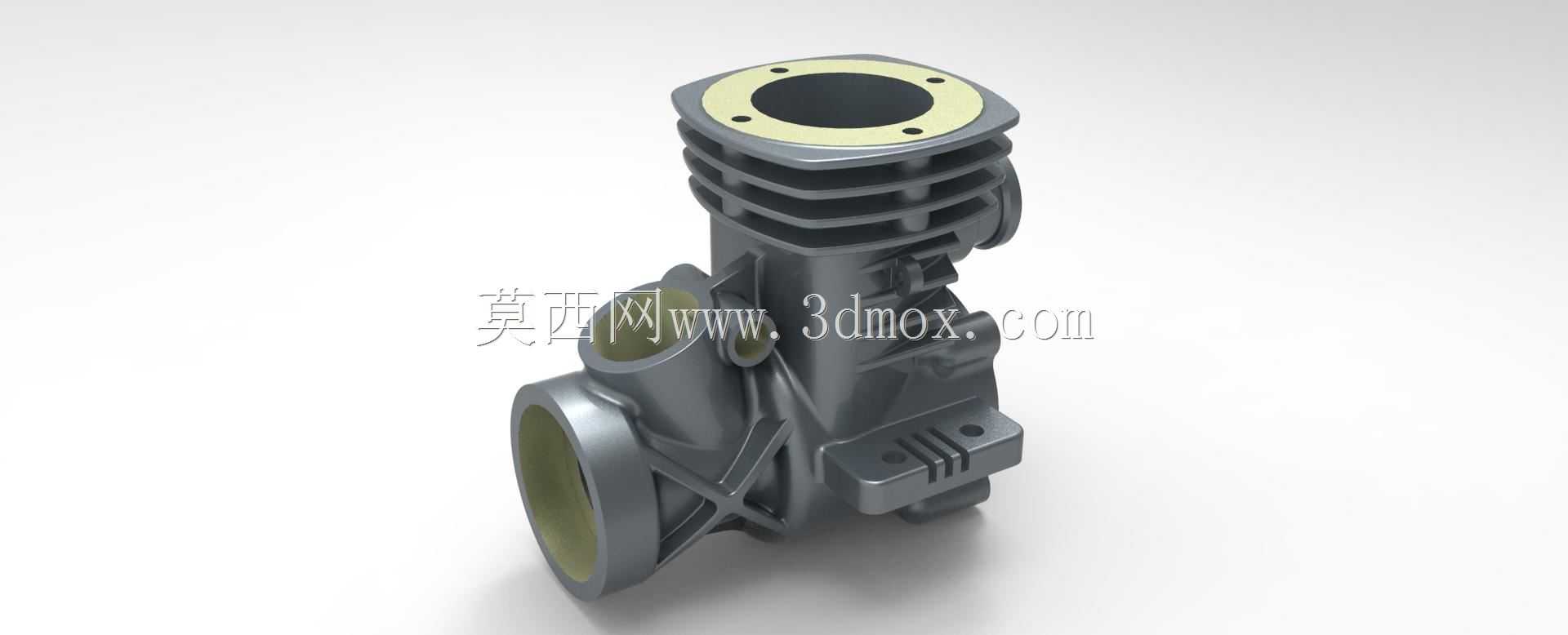

　　这款壳体作为小型通用动力单元的后端承载构件，主要适配单缸风冷式内燃动力设备，常见应用场景覆盖小型园林作业机具、便携发电设备、小型农用耕作机具以及迷你摩托类代步设备的动力端装配，是动力单元核心的承载与防护结构件。从结构功能来看，该壳体首先承担缸体后端的密封作用，上部带多层环形散热鳍片的柱形腔体，是缸套的安装定位区域，鳍片的排布间距与厚度经过热传导校核，能够在设备运行时通过自然风冷带走缸套传递的热量，避免腔体内温度过高影响活塞组件的配合精度。侧面带加强筋的斜向接口为排气通道的安装位，十字交叉的加强筋布局既能够平衡压铸成型时的壁厚差，减少铸件冷却过程中的变形量，又能在不额外增加壳体整体壁厚的前提下提升结构刚性，

　　抵御设备运行时排气脉冲带来的交变应力。下部带三个条形槽的凸台为化油器或者点火模块的安装基座，条形槽设计为安装位置提供了微调余量，能够补偿不同配套厂商部件的尺寸公差，保证装配时的对位精度。前端大口径法兰面为曲轴端盖的配合面，法兰边缘的加厚设计能够保证端盖螺栓的锁紧力均匀分布，避免长期受振动影响出现密封失效漏油的问题。设计过程中优先考虑了压铸工艺的成型可行性，所有转角位置均设置了适配压铸脱模的圆角，避免锐角位置出现应力集中，同时各个安装面的加工余量预留控制在1.5mm以内，减少后续机加工的工序时长与材料损耗。安装边界方面，上部缸套安装位的同轴度公差控制在0.05mm以内，保证缸套装入后与曲轴轴线的垂直度符合设计要求，

　　各个安装凸台的螺栓孔位置度公差不超过0.1mm，确保配套部件装配时无需额外修配即可完成对位。壳体的壁厚整体控制在3-4mm区间，散热鳍片厚度从根部到端部逐步递减，既保证了热量从腔体到鳍片端部的传导效率，又避免了鳍片过薄在装配或者运输过程中出现磕碰断裂的问题。侧面预留的小型凸耳结构为线束固定点，能够将点火线路、传感线路通过卡扣固定在壳体上，避免设备运行时的振动导致线束与散热鳍片摩擦破损。
