立式高温清洁工业网铸造炉结构设计

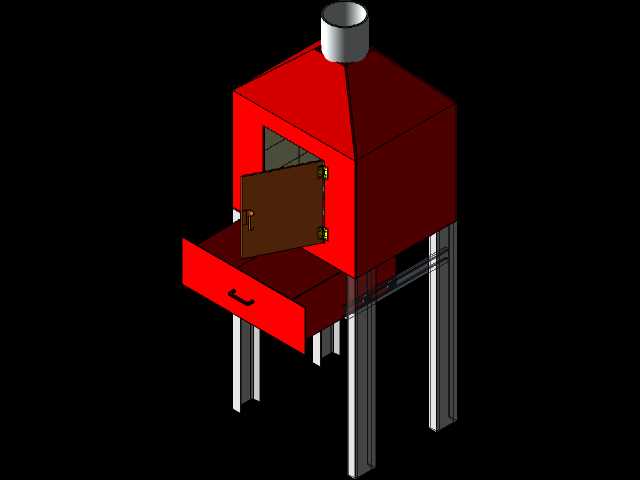

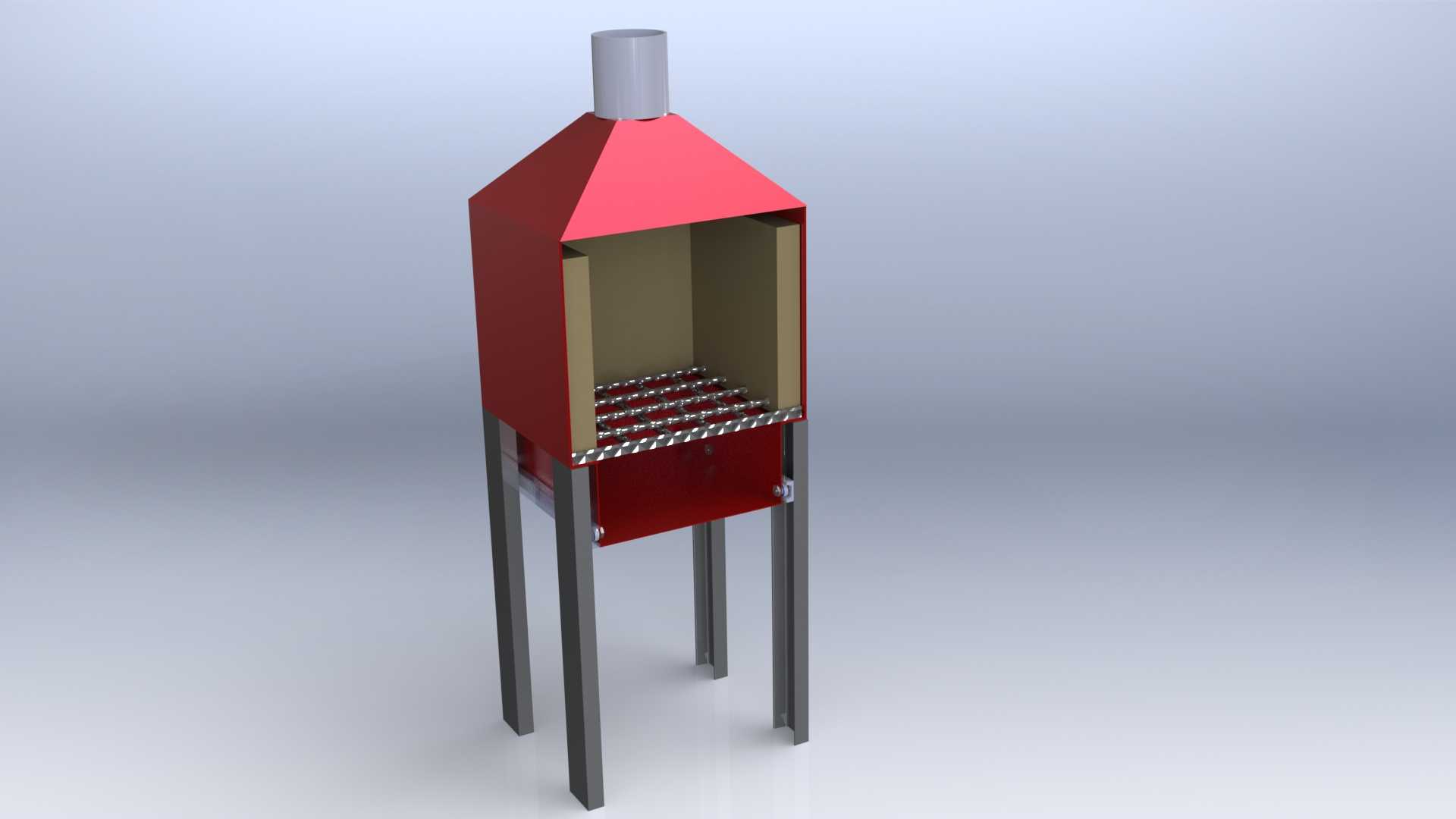

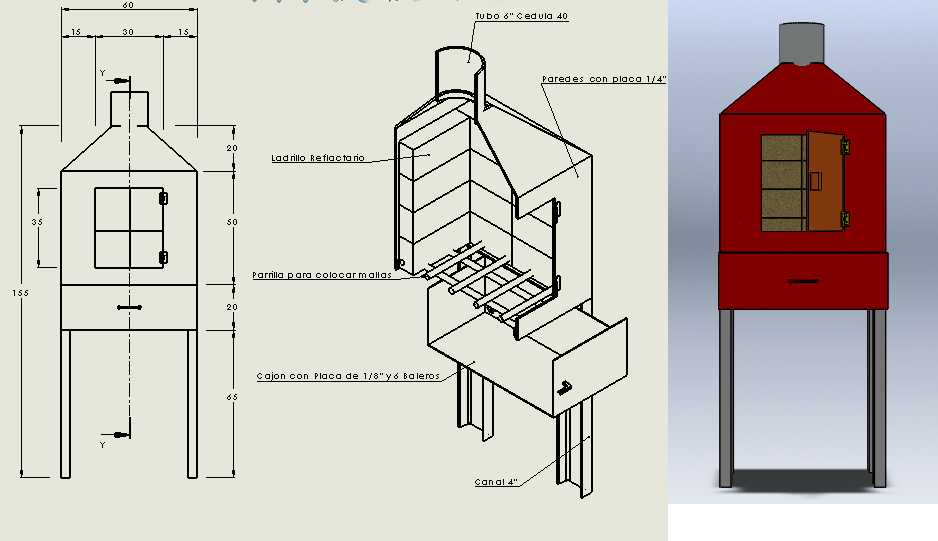

　　这款立式高温清洁工业网铸造炉，主要面向小型精密铸件的热处理、网体表面高温除杂清洁作业场景，在小型机加工车间、五金铸件处理工段、实验室高温处理工位都有适配空间。从结构设计逻辑来看，炉体整体采用立式方形布局，上部做斜顶收窄结构衔接顶部圆柱形排烟烟囱，这种斜顶设计可以引导炉内高温烟气快速向烟囱口汇聚，避免烟气在炉顶拐角处滞留积灰，同时方形炉腔的内部空间利用率更高，相比同容积圆形炉体更方便规整摆放待处理的工业网件。炉腔内壁全覆盖特殊耐火砖层，耐火砖采用错缝铺贴的结构设计，砖缝预留2mm热膨胀间隙，避免高温工况下砖体受热膨胀挤压开裂，耐火砖的选型兼顾高温耐受强度与保温性能，可减少炉内热量向外壳传导，降低炉体表面温升，避免作业人员误触烫伤。

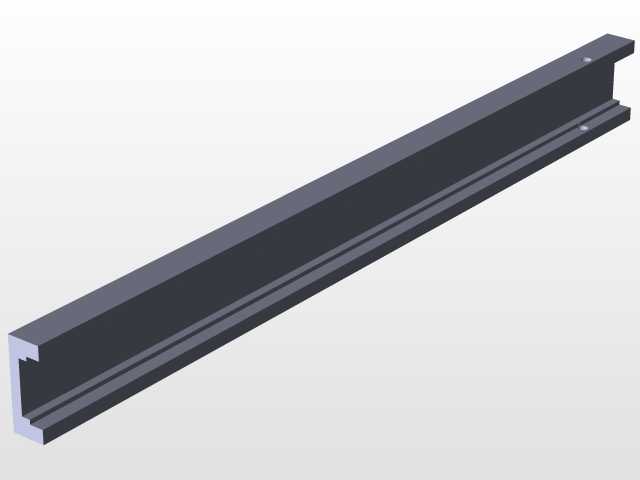

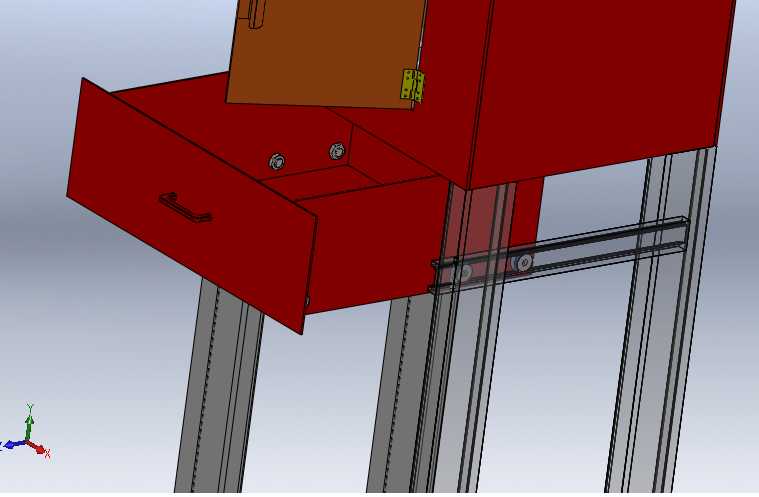

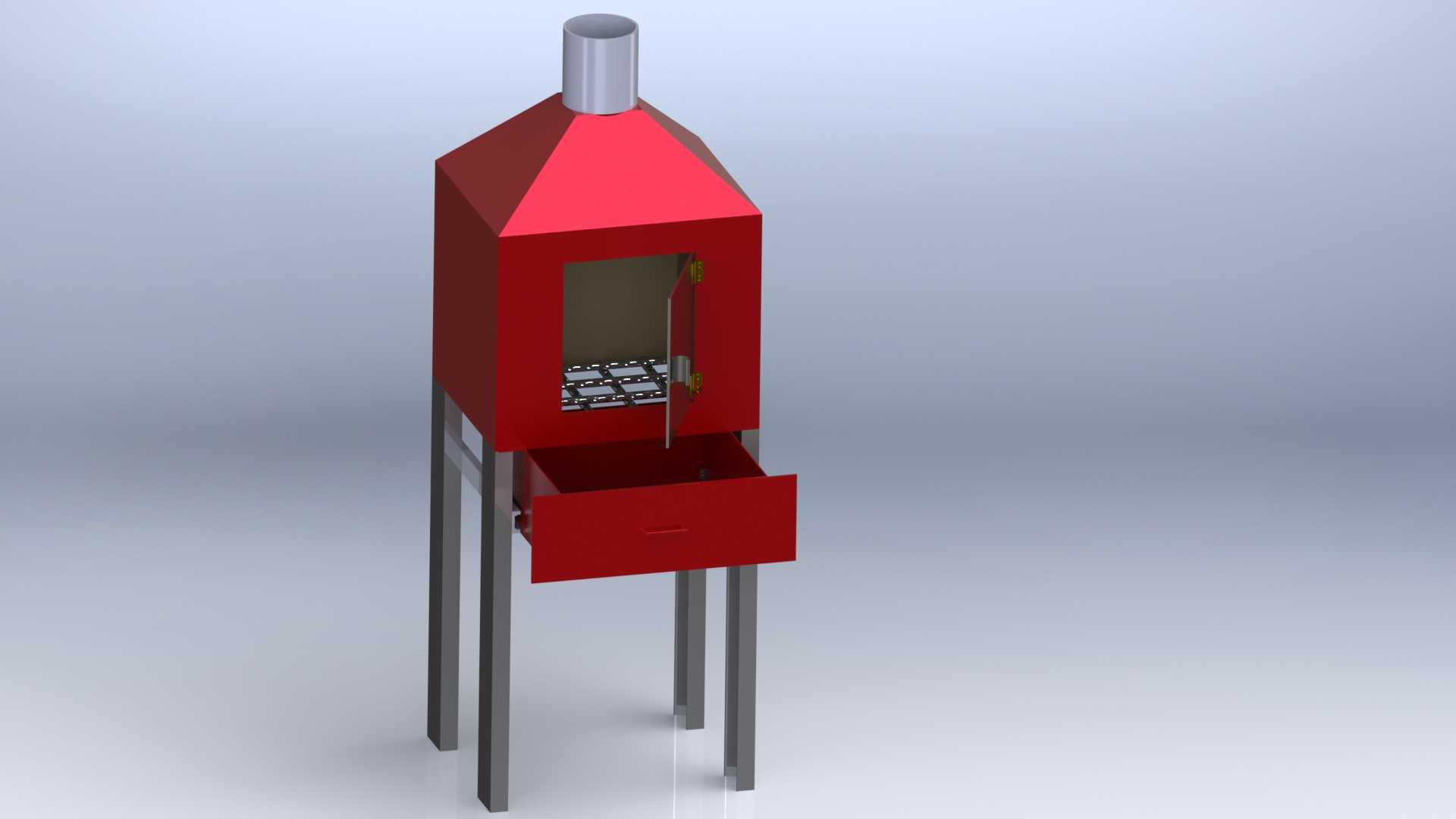

　　炉体正面设置带观察窗的密封炉门，炉门侧边配金属锁扣结构，关闭后可保证炉腔密封性，减少热量外泄，观察窗采用耐高温石英玻璃，作业过程中无需开启炉门即可观察内部网件的处理状态。炉体下部设置抽拉式集渣抽屉，抽屉与炉腔底部的落渣口精准配合，炉内处理工业网时脱落的树脂残渣、氧化皮等杂物可直接通过炉底格栅落入抽屉，抽拉结构采用间隙配合的滑轨，抽拉阻力小，清渣作业无需等待炉体完全冷却即可操作，大幅缩短作业间隙的等待时间。炉体底部采用四根方形金属支腿支撑，支腿与炉体外壳采用焊接连接，支腿底部预留安装孔位，可通过膨胀螺栓将整炉固定在混凝土地面，避免作业过程中炉体受外力碰撞发生位移。支腿的高度设计预留了集渣抽屉的抽拉操作空间，同时将炉腔抬离地面，

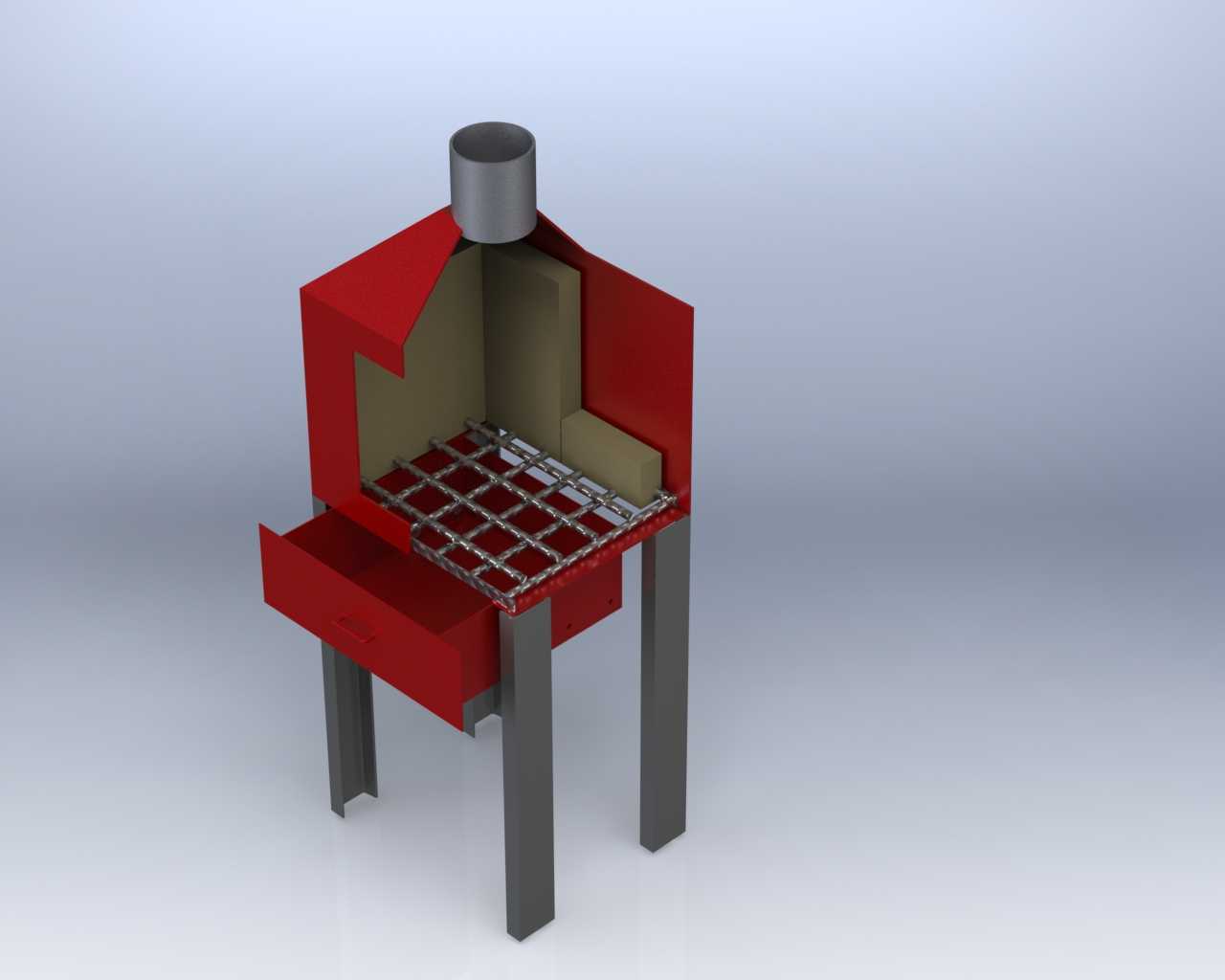

　　避免地面潮气侵入炉底造成金属结构锈蚀。从安装边界来看，炉体整体占地尺寸较小，上部烟囱需对接车间排烟管道，安装时需保证烟囱顶部与排烟管道的衔接处做密封处理，避免烟气泄漏到车间内；炉体侧面需预留至少300mm的操作空间，方便炉门开启与抽屉抽拉作业，炉体后方预留200mm间隙满足通风散热需求。炉腔内部的格栅承托结构采用耐高温铸铁材质，格栅间隙经过测算，既可以保证残渣顺利下落，又能稳定承托不同尺寸的工业网件，避免小件从间隙掉落。
