带键槽安装孔的三面刃铣削锯片

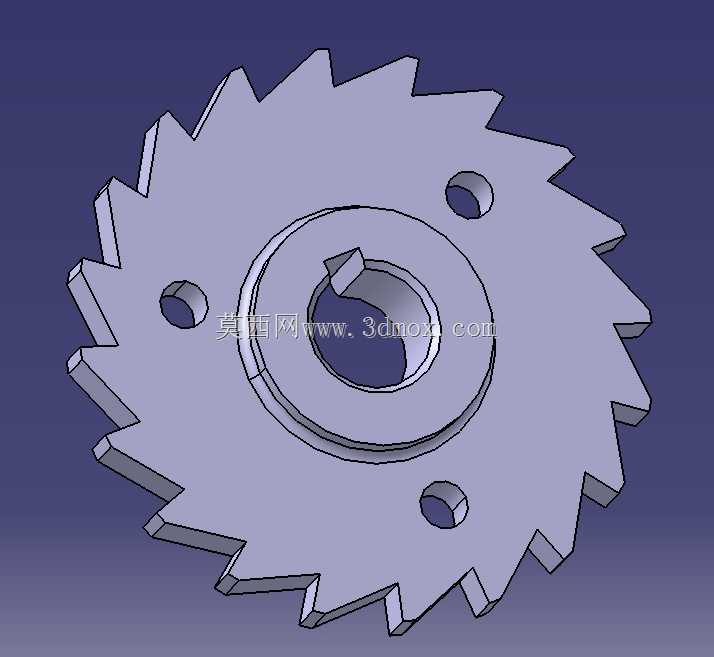

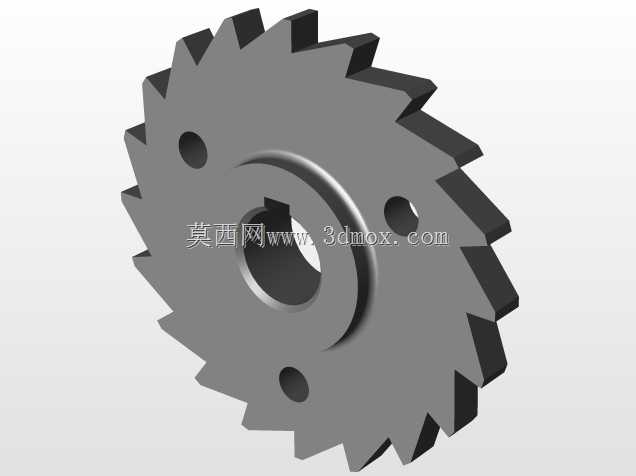

　　这款带定位结构的齿状圆盘零件，是金属切削工序里常用的三面刃铣削锯片，日常在卧式铣床、专用切削专机上承担窄槽铣削、工件侧面修平、薄壁金属件切断的加工任务，在五金加工、汽配零件量产、小型工装夹具修配场景里都有很高的出镜率。从结构设计来看，零件整体为圆盘式布局，中心设置带单键槽的通孔作为主轴安装位，键槽的设计完全匹配标准铣床主轴的传动键尺寸，安装后可传递主轴扭矩，避免高速切削时锯片与主轴出现相对打滑，保证切削过程的动力传递稳定性。围绕中心安装位的圆盘端面上，均匀分布三个贯通的安装孔，这三个孔的位置与对应铣刀杆的定位销完全适配，安装时穿入锁紧螺钉即可完成锯片的轴向固定，同时能辅助抵消切削过程中产生的径向窜动，

　　进一步提升锯片高速旋转时的动平衡表现。外缘的切削齿采用错齿排布结构，每个齿的两个侧面都刃磨出后角与前角，切削时可同时完成槽底、槽两侧壁的材料去除，相比普通单片切断锯片，它的侧面切削刃能有效减少槽壁的挤压毛刺，加工出的窄槽侧壁粗糙度更稳定，不需要额外安排钳工修挫工序。设计这类锯片时，首先要匹配常用铣床的刀杆安装尺寸，中心孔直径、键槽宽度都严格对应通用铣刀杆的标准规格，不需要额外定制转接件就能直接装夹使用；三个安装孔的分度精度控制在0.02mm以内，保证装夹后锯片的径向跳动量控制在允许范围内，避免切削时出现打齿、工件表面振纹的问题。外缘齿的齿距根据常用切削场景做了适配，针对普通碳钢切削的工况，齿距设置偏大，可容纳更多切屑，

　　避免切屑堵塞在齿槽内造成闷刀；如果是针对薄壁铝材、铜件的精密切削，同结构的锯片可调整为更小齿距，减少单齿切削量，降低工件切削变形的概率。从安装边界来看，这类锯片的厚度规格覆盖1mm到6mm区间，外径根据加工深度需求匹配，安装时要保证锯片端面与主轴轴线的垂直度误差不超过0.01mm，否则会出现切削槽宽超差、锯片偏载断齿的问题。日常使用中，这类锯片可通过修磨齿顶与侧面刃口重复使用，相比整体式焊接刃具的使用成本更低，在中小批量零件加工、工装修配场景里的适配性极强，能覆盖大部分金属材料的窄槽加工、切断工序需求。
