手动三通法兰连接球阀结构设计

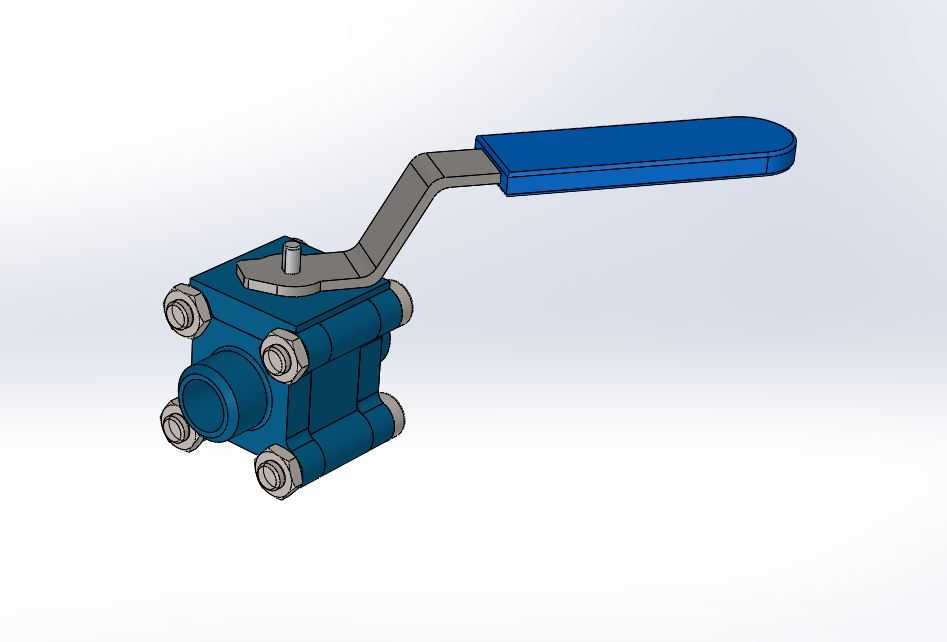

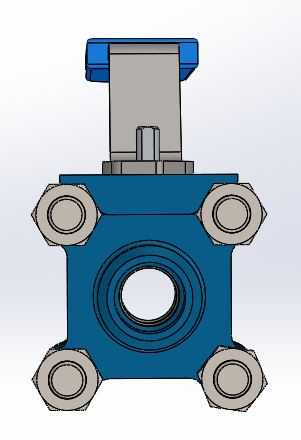

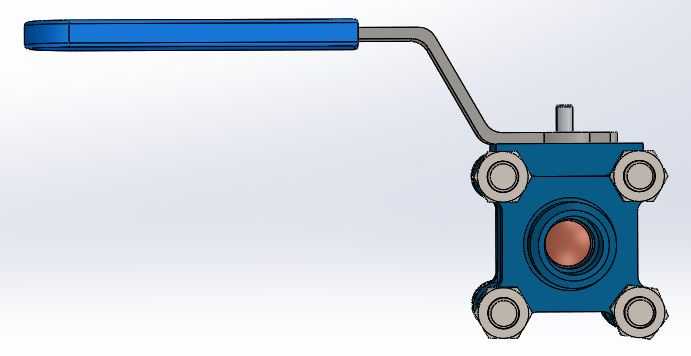

　　这款手动三通球阀主要面向民用供水、小型工业循环水系统的管路分流、合流以及流向切换场景，可在不改动主管路排布的前提下完成流体通路的快速切换，减少管路中额外加装阀门的数量，降低管路系统的泄漏点与整体阻力。从结构设计来看，阀体采用方形一体式铸造结构，四个边角预留螺栓安装孔，可直接通过螺栓与对应法兰端的管路进行对接，安装时无需额外加装转接支架，阀体三个通路口径保持一致，适配同公称通径的输水管道，安装边界可适配常规工业水管路的法兰安装间距，操作手柄采用加长弯折式设计，握持端做了防滑包覆处理，操作时力臂更长，开关力矩更小，无需借助额外扳手即可完成90度行程的开关动作，手柄弯折角度经过适配，转动时不会与阀体周边的安装螺栓、相邻管路产生运动干涉。

　　阀芯采用通孔式球体结构，密封面贴合度经过结构校验，开关到位时通路完全贯通，流道无突兀缩径结构，可降低流体通过时的压损，减少管路输送过程中的能耗，阀杆与阀体之间采用多级密封结构，可承受常规供水系统的工作压力，避免阀杆位置出现渗漏问题。设计过程中优先考虑了现场安装与后期维护的便利性，阀体连接螺栓采用标准外六角规格，现场拆装可使用通用扳手完成，无需配备专用工具，阀杆密封组件可在不拆解阀体与管路连接的情况下完成更换，减少后期维护的工作量。整体结构紧凑，方形阀体相比同通径的铸造圆阀体占用安装空间更小，适合在管路排布密集、安装空间局促的设备内部、管井区域进行布设，操作手柄的安装方向可根据现场操作空间进行调整，适配不同安装朝向的操作需求，球体流道做了圆滑过渡处理，流体通过时不会产生明显的紊流与噪音，可适配民用建筑供水、小型冷却循环系统、净水处理管路等多种对噪音控制有要求的应用场景。
