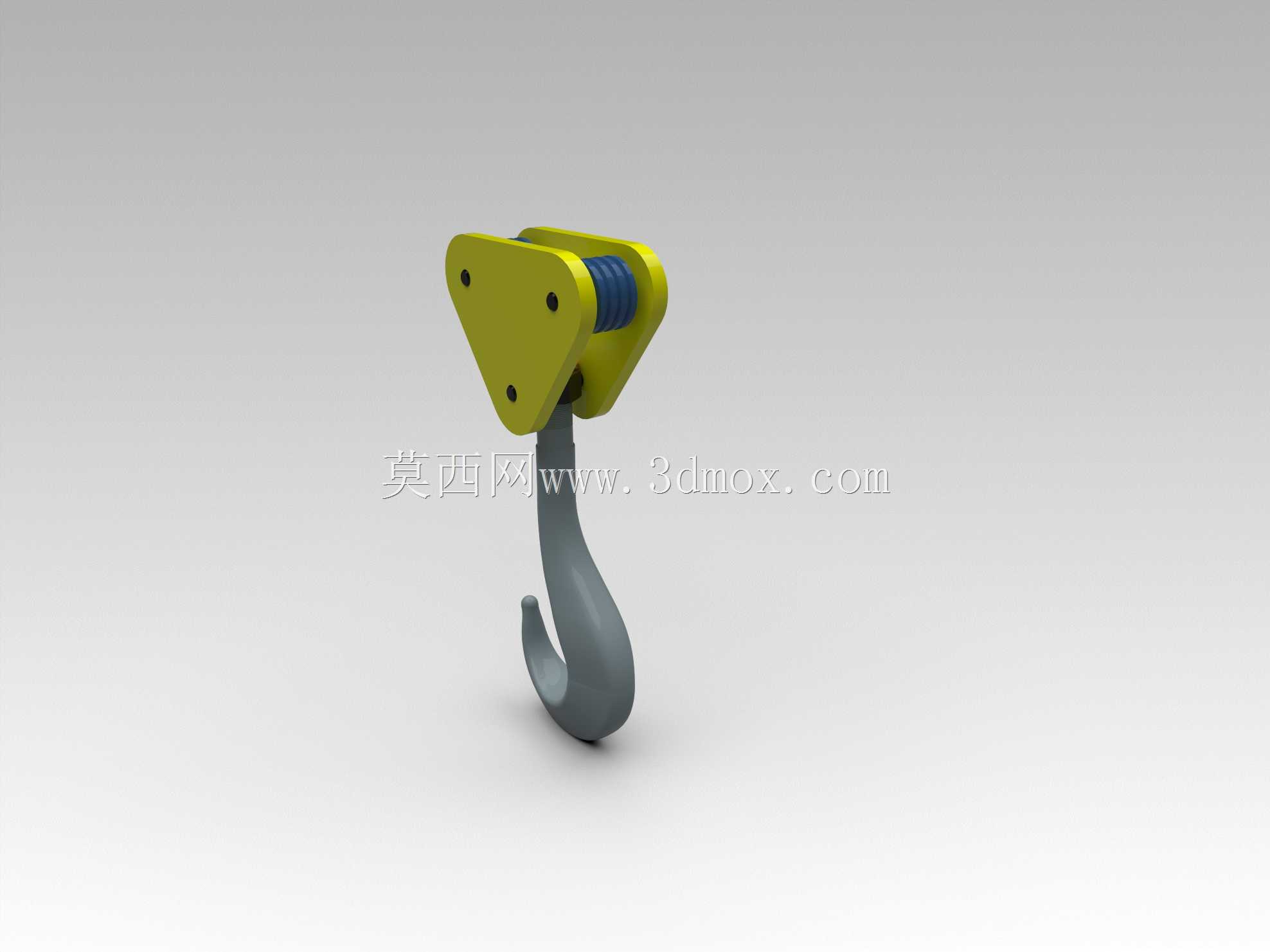

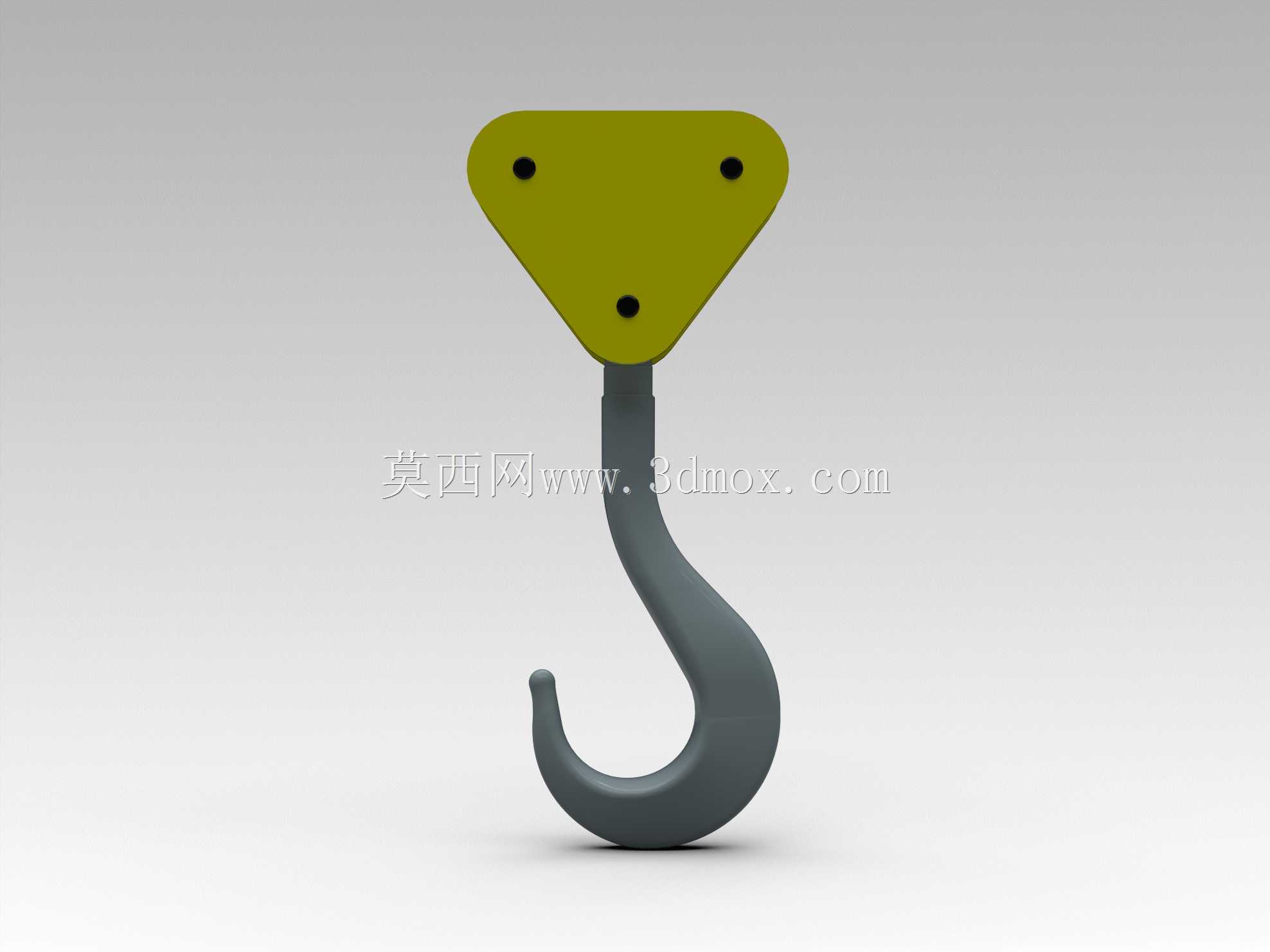

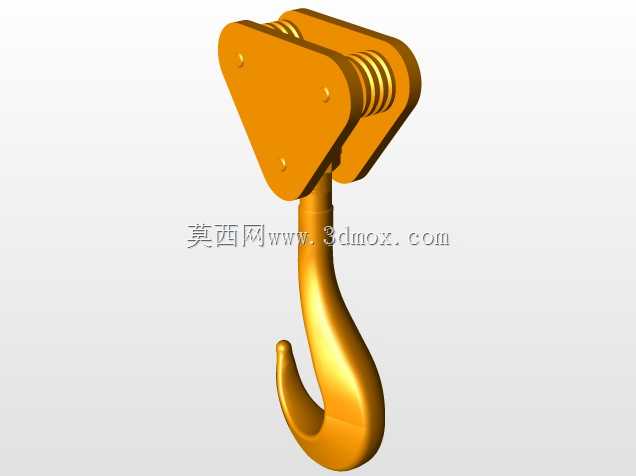

双滑轮组起重吊钩装配结构设计

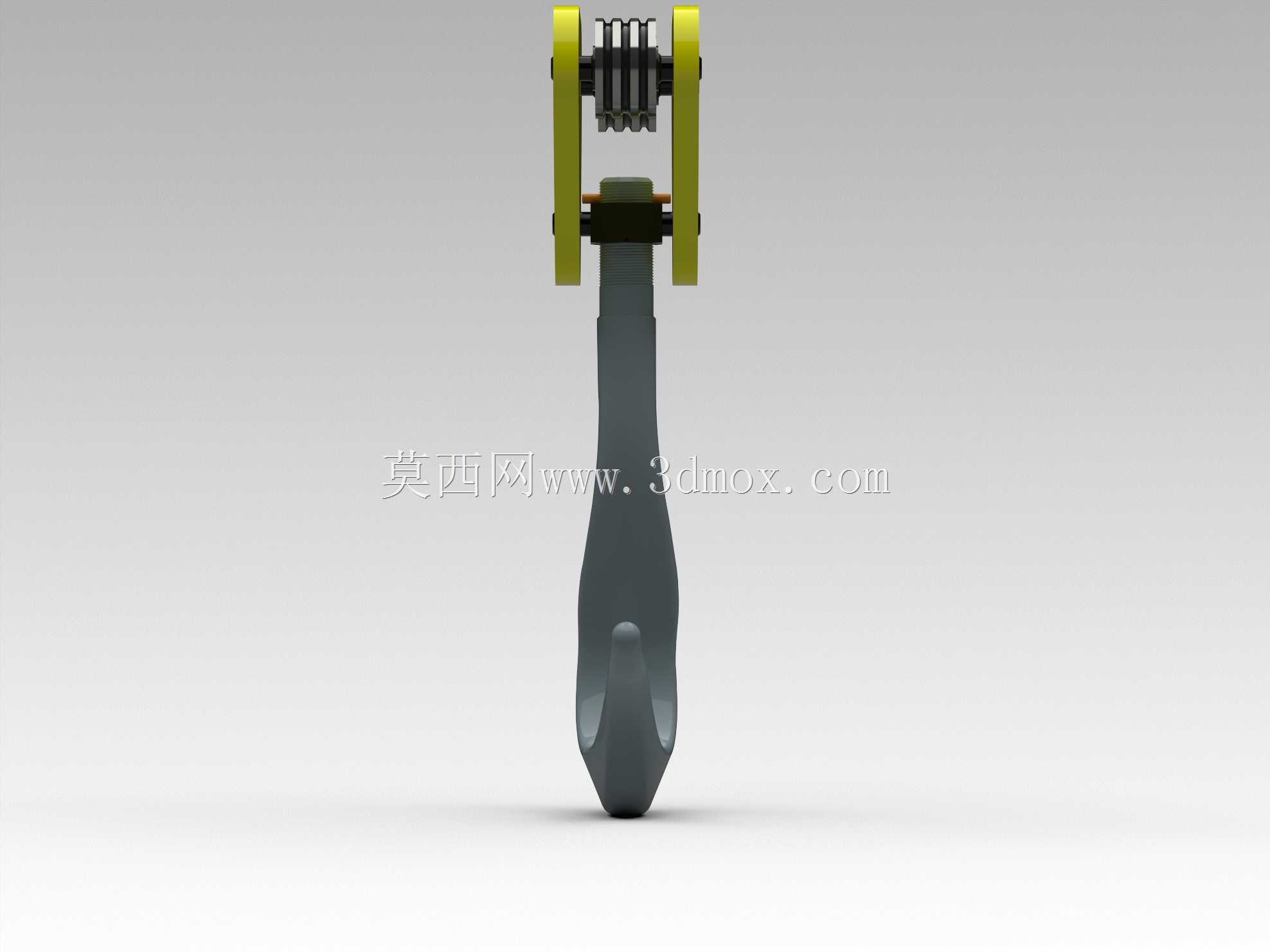

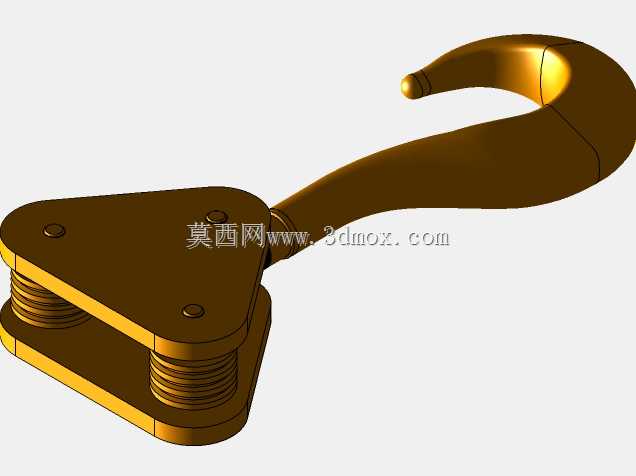

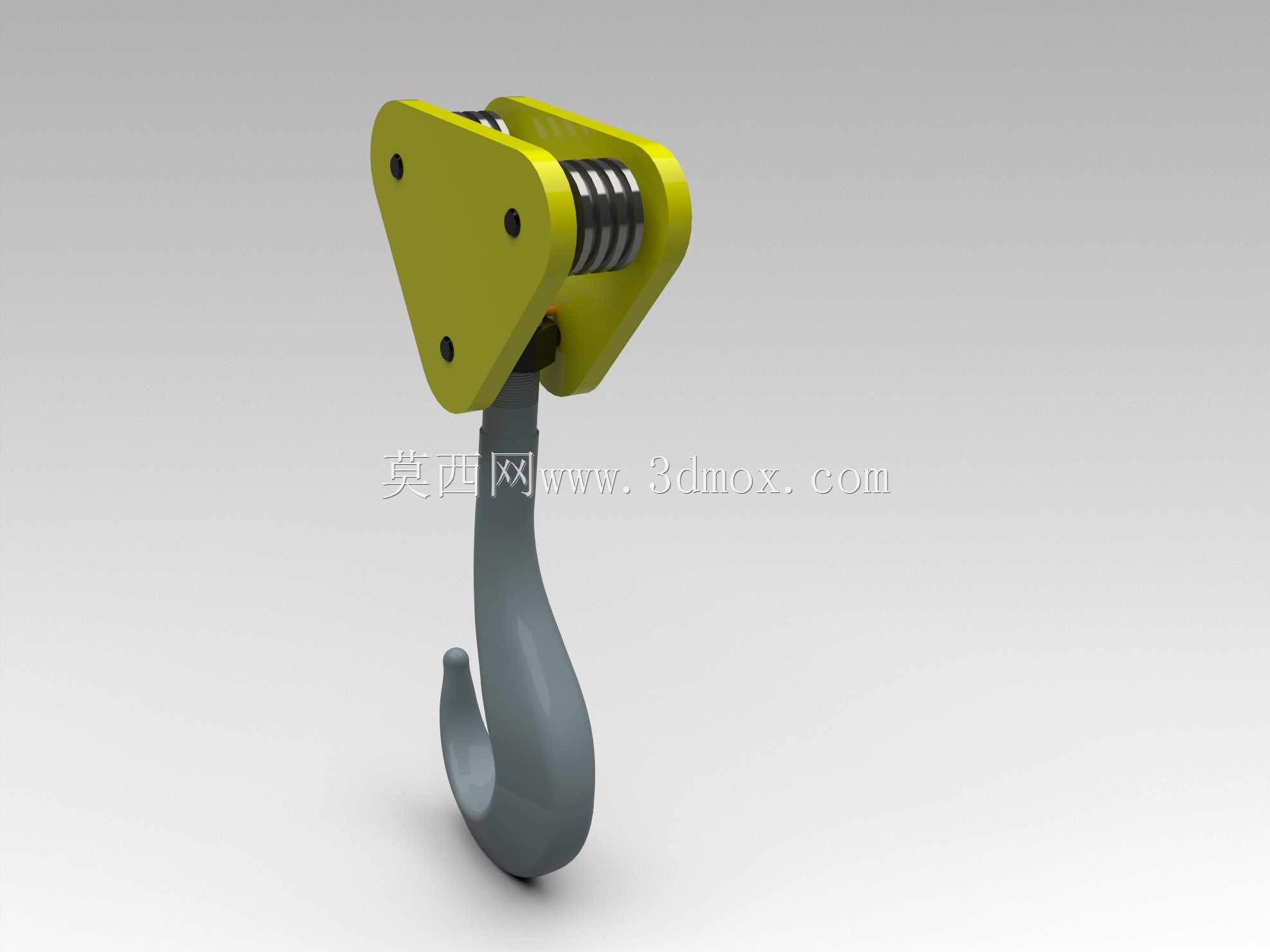

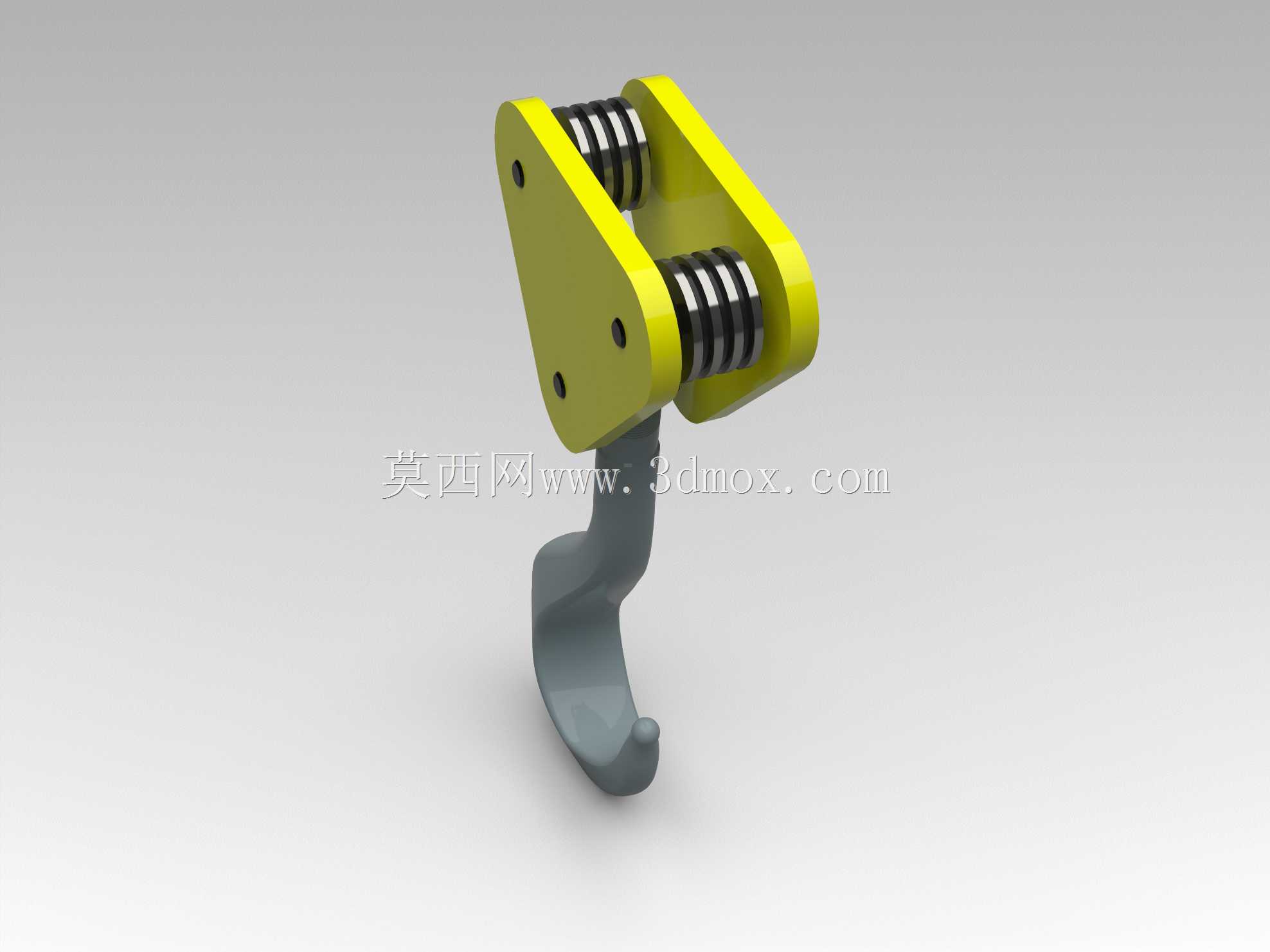

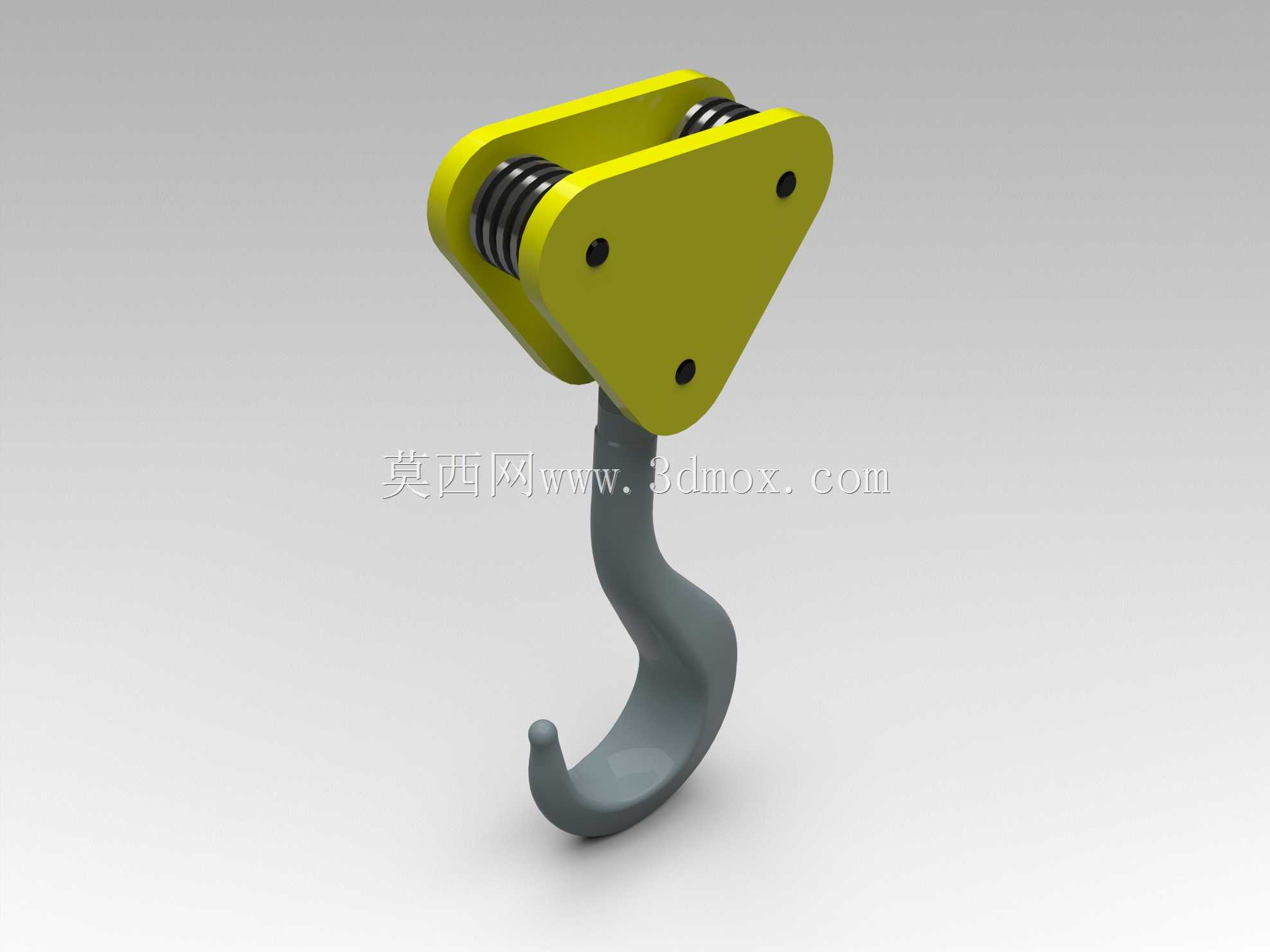

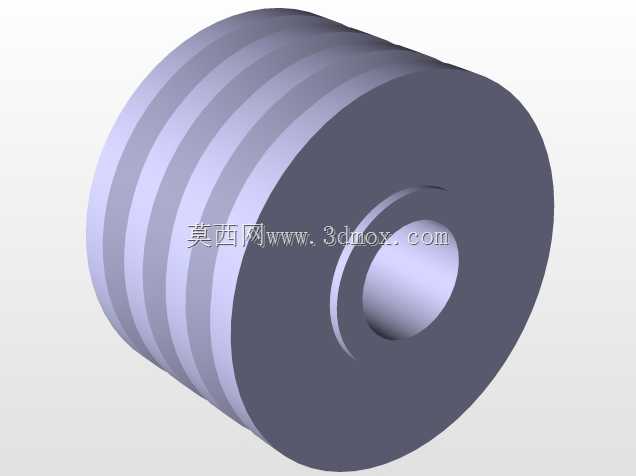

　　作为起重作业核心承载吊具，这类双滑轮组吊钩广泛应用在车间桥式起重机、港口门座吊、工程履带吊的起升机构末端，直接承担被吊重物与起升钢丝绳之间的载荷传递作用，是起重设备安全作业的关键受力部件。设计时首先要匹配对应额定起重量的载荷边界，钩体部分采用锻造钩头的曲面轮廓，钩身弧度经过曲率校核，避免吊索具在挂接后出现应力集中点，钩头端部的防脱凸台结构，能防止作业过程中吊索意外滑出钩体引发安全事故。上部的双滑轮组采用对称夹板式安装结构，两块平行的夹板通过销轴定位锁紧，滑轮组的轴孔同轴度需要严格控制，保证钢丝绳在滑轮槽内顺畅滑动，不会出现偏磨、卡绳的问题，滑轮槽的轮廓半径适配对应直径的起重钢丝绳，槽深满足钢丝绳缠绕后的防脱要求。

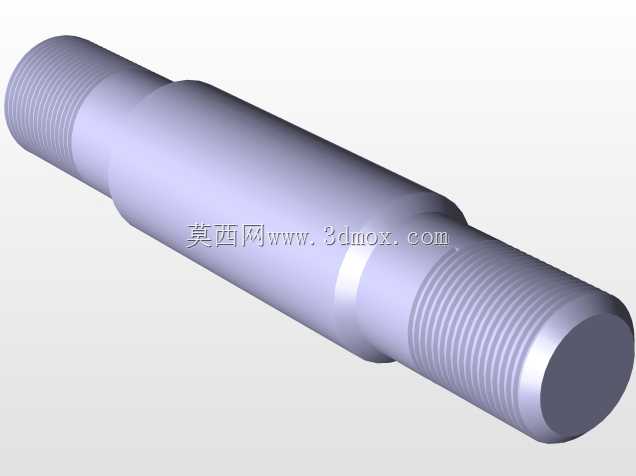

　　夹板外侧的紧固螺栓采用防松设计，避免长期受交变载荷作用出现连接件松动，滑轮与夹板之间预留有合理的转动间隙，同时加装耐磨衬套降低转动副的磨损速率，延长部件整体的维护周期。从安装边界来看，该吊钩组件上部的滑轮组直接嵌入起重机起升机构的钢丝绳缠绕系统，不需要额外加装转接构件，钩体下方的挂接空间适配常见的卸扣、吊装带、钢丝绳索具的挂接尺寸，能覆盖多数常规起重作业的吊具连接需求。设计过程中参考了实物吊钩的受力分布特点，对钩身危险截面、滑轮轴、连接销轴的受力路径做了完整的结构还原，各部件之间的装配关系完全符合实际起重吊钩的装配逻辑，夹板与钩体的连接部位采用圆弧过渡，减少应力集中对结构强度的影响，整体结构没有冗余设计，所有构件都服务于承载、转动、防脱的核心功能，能直观展示起重吊钩的内部装配关系与工作原理，可作为起重吊具设计、结构教学的参考模型，也能用于起重设备运维培训的结构演示场景，帮助相关从业者快速理解吊钩组件的受力传递路径与各部件的功能作用。
