拉姆齐野猫130K液压卷扬机结构设计

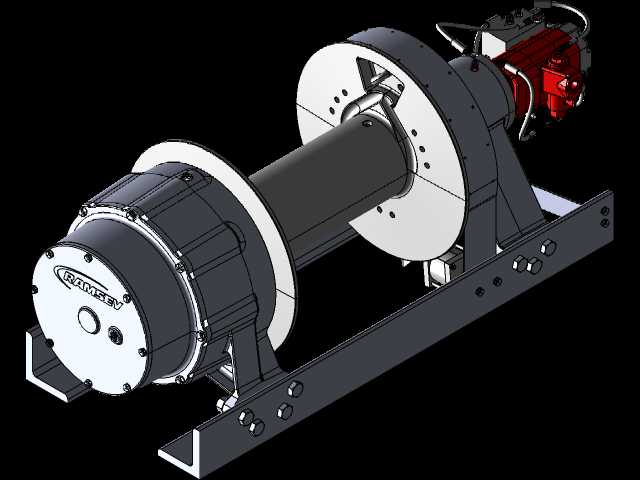

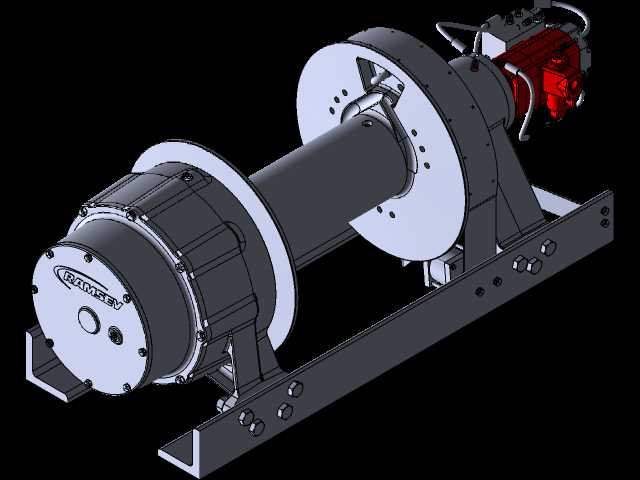

　　这款液压驱动卷扬设备常被配套在工程抢险车辆、重型越野救援车、林业集材设备以及小型起重作业机具上，核心作用是通过缠绕高强度钢丝绳完成重物牵引、拖拽、起升以及张紧作业，在户外无外接电源的作业场景下适配性极强。从结构布局来看，设备采用卧式安装框架设计，主体由液压驱动马达、行星减速机构、卷筒组件、安装底架以及侧边制动模块构成，液压马达直接集成在减速机构端盖处，省去了额外的传动连接结构，整体轴向尺寸紧凑，能适配车辆底盘侧挂、设备舱内置等多种安装空间受限的场景。设计阶段优先考虑了重载工况下的受力合理性，卷筒两端的辐板式挡边采用加厚钢板加工，与卷筒筒体采用满焊连接后再做整体机加工，保证挡边与筒体的同轴度，避免钢丝绳收放过程中出现乱绳、咬绳的问题；

　　安装底架采用槽钢拼焊结构，底部预留了多组标准螺栓安装孔，孔位间距匹配通用车载安装基座的尺寸规范，安装时无需额外打孔改制，能直接通过高强度螺栓完成固定，底架上还预留了导向绳轮的安装接口，用户可根据作业方向加装导向组件调整出绳角度。设备的制动模块集成在液压马达与减速机构的连接端，采用液压释放、弹簧制动的常闭式结构，当液压系统停止供油时，制动弹簧会自动推动摩擦片锁止减速机构输入端，避免负载状态下出现滑绳溜钩的问题，制动扭矩匹配设备最大牵引载荷设计，即使在满负载状态下也能可靠锁止。行星减速机构采用多级行星轮传动设计，传动效率高、承载能力强，能将液压马达输出的高转速低扭矩转化为卷筒端的低转速大扭矩，

　　输出扭矩参数完全匹配13000磅级的牵引载荷需求，适配直径10-12mm的钢丝绳使用，卷筒容绳量能满足常规户外救援、工程牵引的作业行程需求。端盖处的密封结构采用多道O型圈加骨架油封的组合设计，能阻挡户外作业时的泥水、粉尘侵入减速箱内部，保证内部齿轮与轴承的润滑环境，延长设备维护周期。整体结构的重心沿安装底架的中心轴线分布，安装后不会造成配套设备的偏载问题，所有外露的连接螺栓均采用镀锌防腐处理，适配户外潮湿、多尘的复杂作业环境。
