迷你手动操控机械臂夹持装置设计

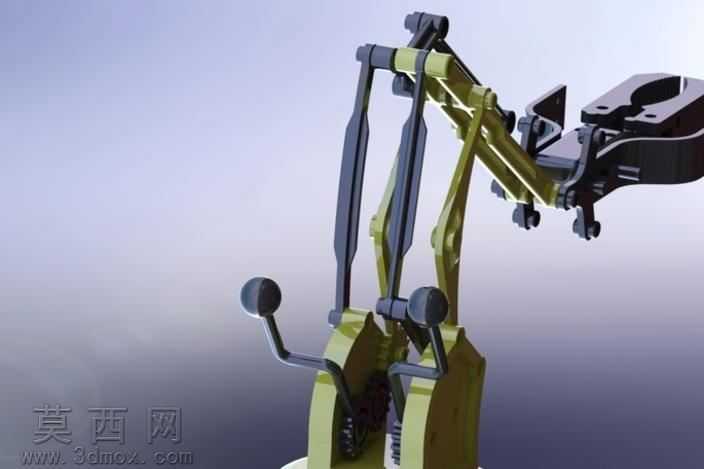

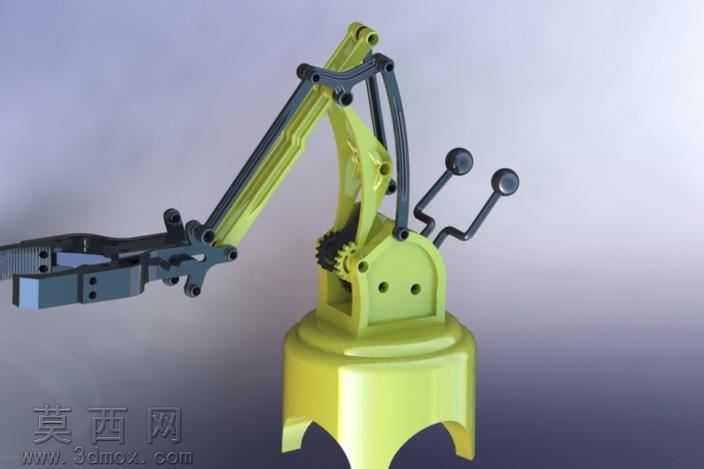

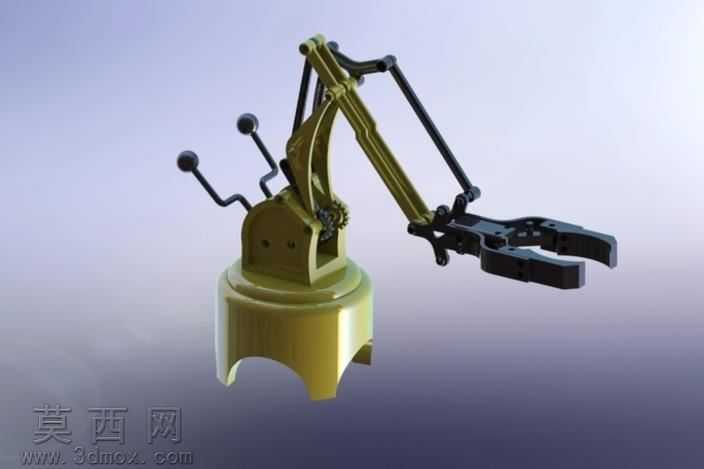

本作品为迷你手动操控式机械臂夹持装置，整体采用三维建模软件完成全参数化设计，建模过程中对各部件的装配关系进行了严格约束，确保各运动部件无干涉、动作逻辑顺畅。模型整体分为底座支撑模块、臂身连杆传动模块、末端夹持执行模块以及手动操控模块四个部分，底座采用圆弧收边的柱式结构，既保证了放置稳定性，也兼顾了外观的圆润质感，建模时对底座底部的缺口结构做了细节处理，方便整体装置的定位摆放。臂身部分采用多组平行连杆结构设计，通过齿轮啮合实现臂部的俯仰角度调节，建模阶段对连杆的铰接孔位做了同轴度约束，保证臂身伸展、收回过程中动作顺滑无卡顿，同时还原了连杆的加强筋结构，在不增加整体重量的前提下提升臂身结构强度。末端夹爪采用对开式夹持结构，夹爪内侧做了防滑齿形设计，可稳定夹持不同外形的小型物件，建模时对夹爪的开合行程做了参数化设置，可根据实际使用需求调整夹持范围。手动操控模块设置了三根独立操纵杆，分别对应臂部旋转、俯仰调节以及夹爪开合三个动作，操纵杆与内部传动结构的连接关系在装配体中做了运动仿真验证，确保每根操纵杆的动作都能精准传递到对应执行部件。材质渲染阶段，臂身主体采用军绿色金属漆面材质，还原工业机械的质感，连杆、夹爪以及操纵杆部分采用哑光黑色硬质金属材质，底座部分做了金属光泽的渐变处理，通过光影调整突出各部件的结构层次，渲染时采用柔和的顶光搭配侧方补光，既清晰展现了机械臂的整体结构轮廓，也凸显了各铰接部位、齿轮啮合部位的细节特征。设计思路上以小型桌面级手动机械装置为定位，在保证结构功能完整的前提下尽可能缩小整体体积，兼顾教学演示、小型物件搬运以及桌面装饰的多重用途，所有部件均采用常见机械结构，便于后续的实物加工制作与组装调试。
