带防滑齿纹的金属垫圈三维设计

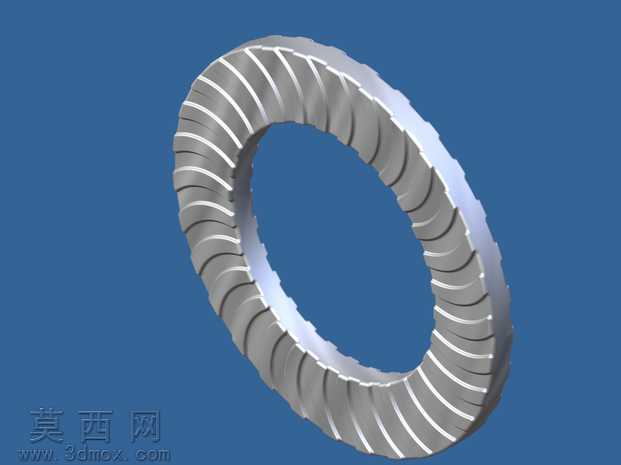

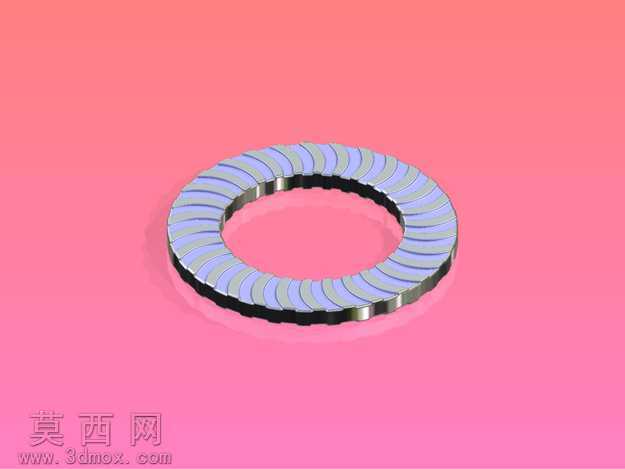

本作品为带周向防滑齿纹的金属垫圈三维模型，建模阶段采用参数化设计思路，首先以回转体基础特征构建垫圈的环形基体，精准控制垫圈的内外径尺寸、整体厚度参数，保证基体的尺寸公差符合通用紧固件的装配要求。随后在垫圈的单侧端面构建均匀排布的斜向齿纹结构，通过阵列特征完成整圈齿纹的均匀分布，每道齿纹的倾斜角度、凸起高度、齿间距都经过严谨的参数校核，确保齿纹结构在装配后能够嵌入被连接件表面，起到优异的防松防滑效果，避免螺栓连接副在受振动载荷时出现松动滑脱的问题。模型构建过程中对齿纹与基体的衔接处做了圆角过渡处理，消除结构应力集中点，还原实际机加工工艺的倒角特征，让模型结构更贴近真实量产零件的工艺细节。材质渲染阶段赋予模型金属合金钢材质，调整材质的粗糙度、金属度参数，还原经过表面处理的金属垫圈的哑光金属质感，同时添加柔和的环境光与定向光源，突出齿纹结构的立体层次，清晰展现齿纹的排布规律与结构细节。整个模型严格遵循机械紧固件的设计规范，所有结构特征都对应实际加工可行性，既可以作为机械设计装配中的标准紧固件调用，也可用于紧固件防松结构的教学演示，完整还原了防滑垫圈的结构特点与功能设计逻辑，模型的拓扑结构规整，无冗余面与破面问题，可直接导入各类三维装配场景中使用，适配不同的机械设计项目需求。
