CM1200HG-66H功率模块结构设计

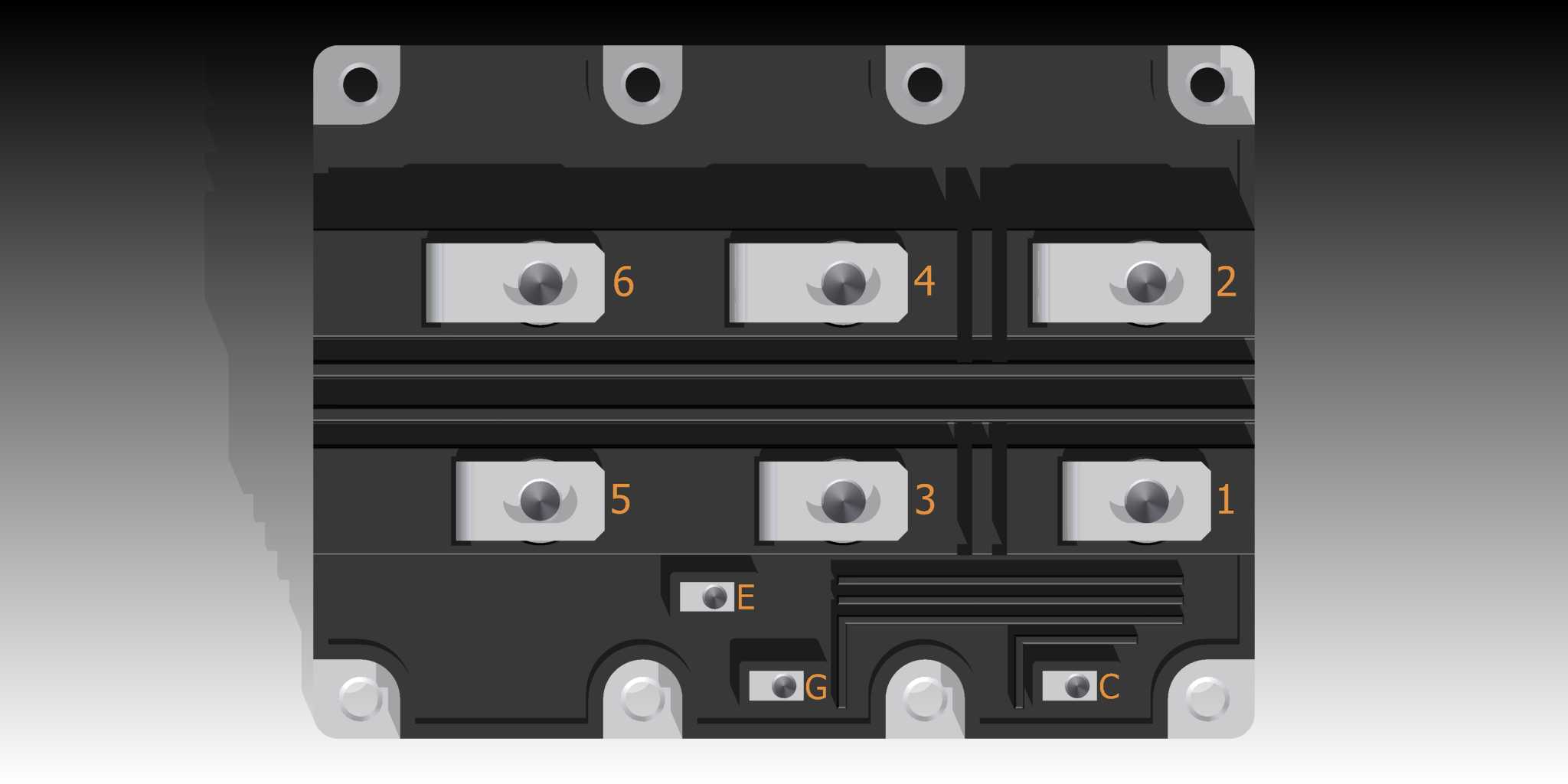

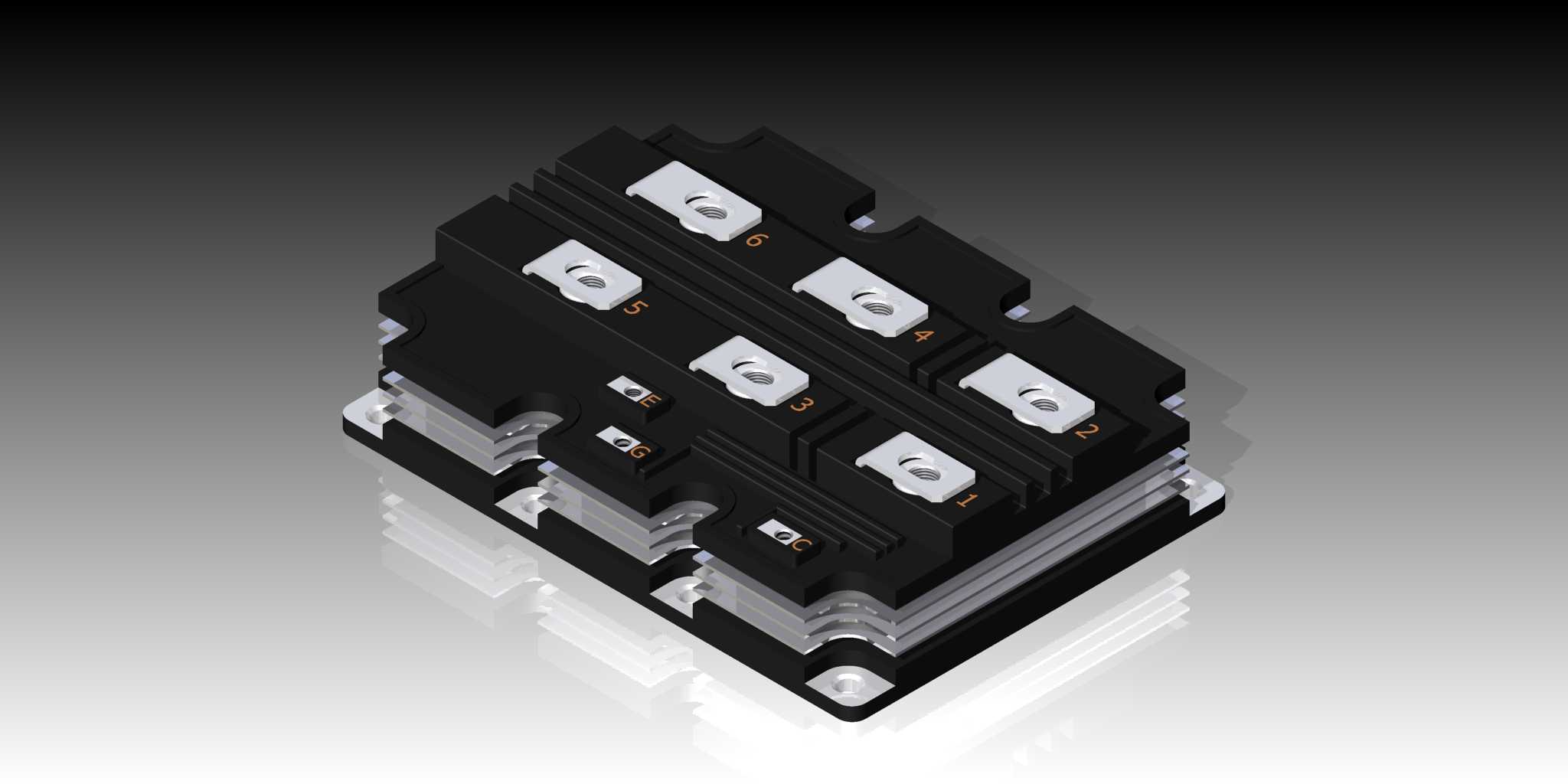

　　这款功率模块的结构设计围绕大功率电力变换场景的实际需求展开，在新能源逆变、工业变频、大功率电源等工况中，这类器件承担着电能转换与功率控制的核心作用，其结构可靠性直接决定整套电力电子设备的运行稳定性。从结构布局来看，模块采用多主电极对称排布设计，六个主功率端子沿模块上盖平面有序分布，端子表面做了镀银处理，既降低大电流导通时的接触电阻，也能适配不同规格的铜排连接方式，端子旁的数字标识清晰对应各桥臂的电极定义，可减少生产装配与现场接线时的错接风险。模块底部采用一体化散热基板设计，基板平面度控制在较高精度范围内，安装时可与散热器表面充分贴合，配合导热硅脂填充微观间隙，能将芯片工作产生的热量快速传导至外部散热系统，

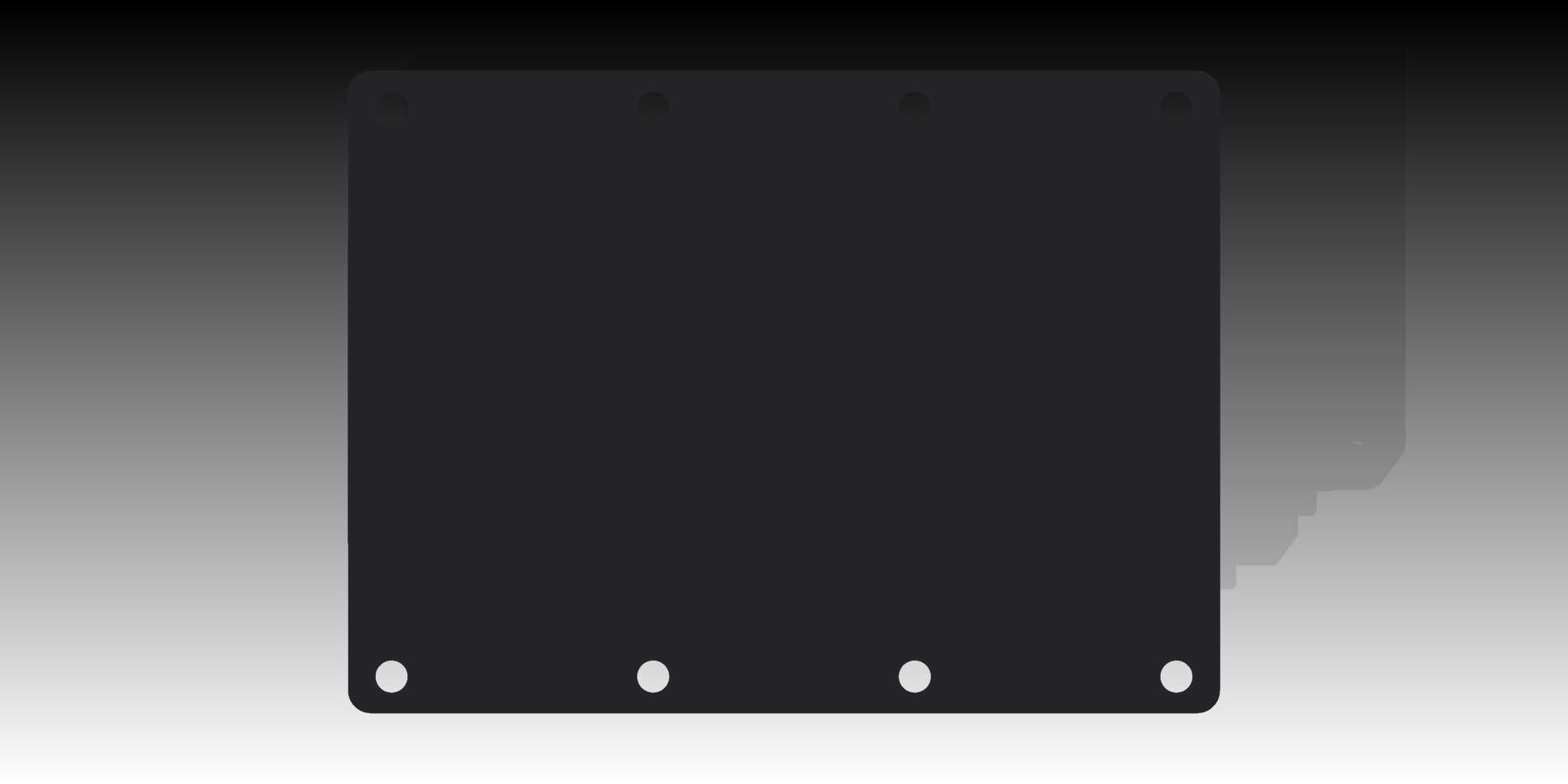

　　适配大电流持续工作下的热管理需求。模块内部的功率芯片与键合引线采用分层封装结构，绝缘层选用高导热耐压材料，在保证芯片与散热基板之间电气绝缘强度的同时，尽可能降低热传导路径的热阻，外壳采用耐高温阻燃工程塑料注塑成型，可承受焊接、装配过程中的温度冲击，也能在设备长期运行时抵御环境中的粉尘、潮气侵入内部电路。安装边界方面，模块底部预留了对称的安装固定孔位，孔位间距符合行业通用安装尺寸规范，可直接适配标准规格的散热器安装孔，无需额外做安装板的定制开孔，上盖与底座之间采用密封卡扣加耐高温密封胶的结合方式，既保证封装的机械强度，也能满足工业场景下的防护要求。在结构细节处理上，主电极端子的根部做了加强筋设计，可承受铜排连接时的机械应力，

　　避免端子受力变形导致内部键合引线脱落，模块侧面的定位凸台可在自动化装配时实现快速对位，提升产线装配的效率与一致性。这类模块的结构设计需要平衡电气性能、散热性能、机械强度三方面的需求，既要保证大电流下的载流能力，也要控制工作过程中的温升，同时还要满足运输、安装、运行全流程的机械可靠性要求，建模过程中需要严格把控各部件的配合公差，尤其是散热基板的平面度、端子的位置度、安装孔的同轴度等关键形位公差，才能保证模型可直接用于结构适配、安装干涉检查等实际工程场景。
