EBG UXP-600-16电阻单元结构设计

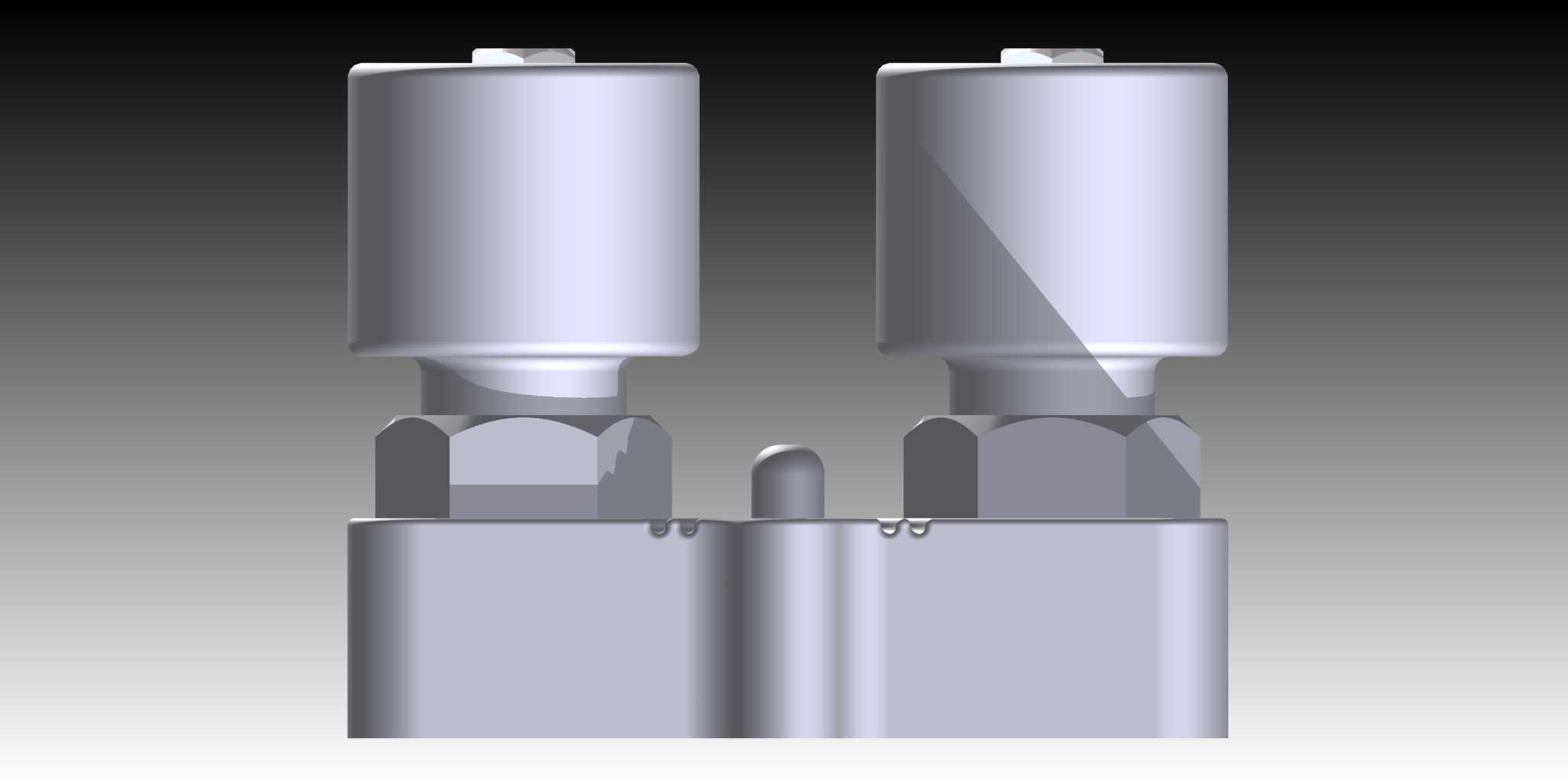

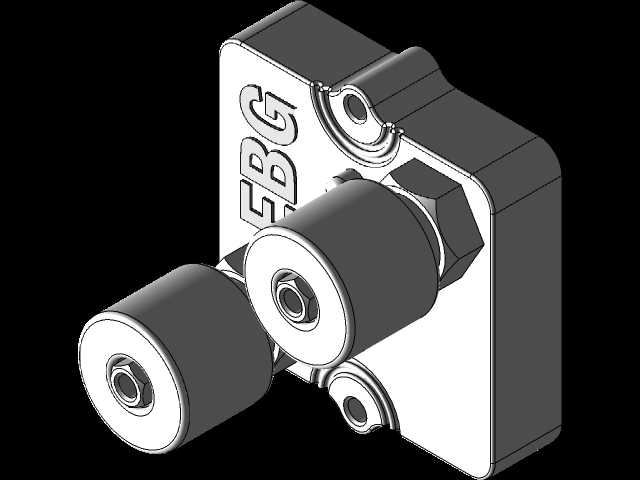

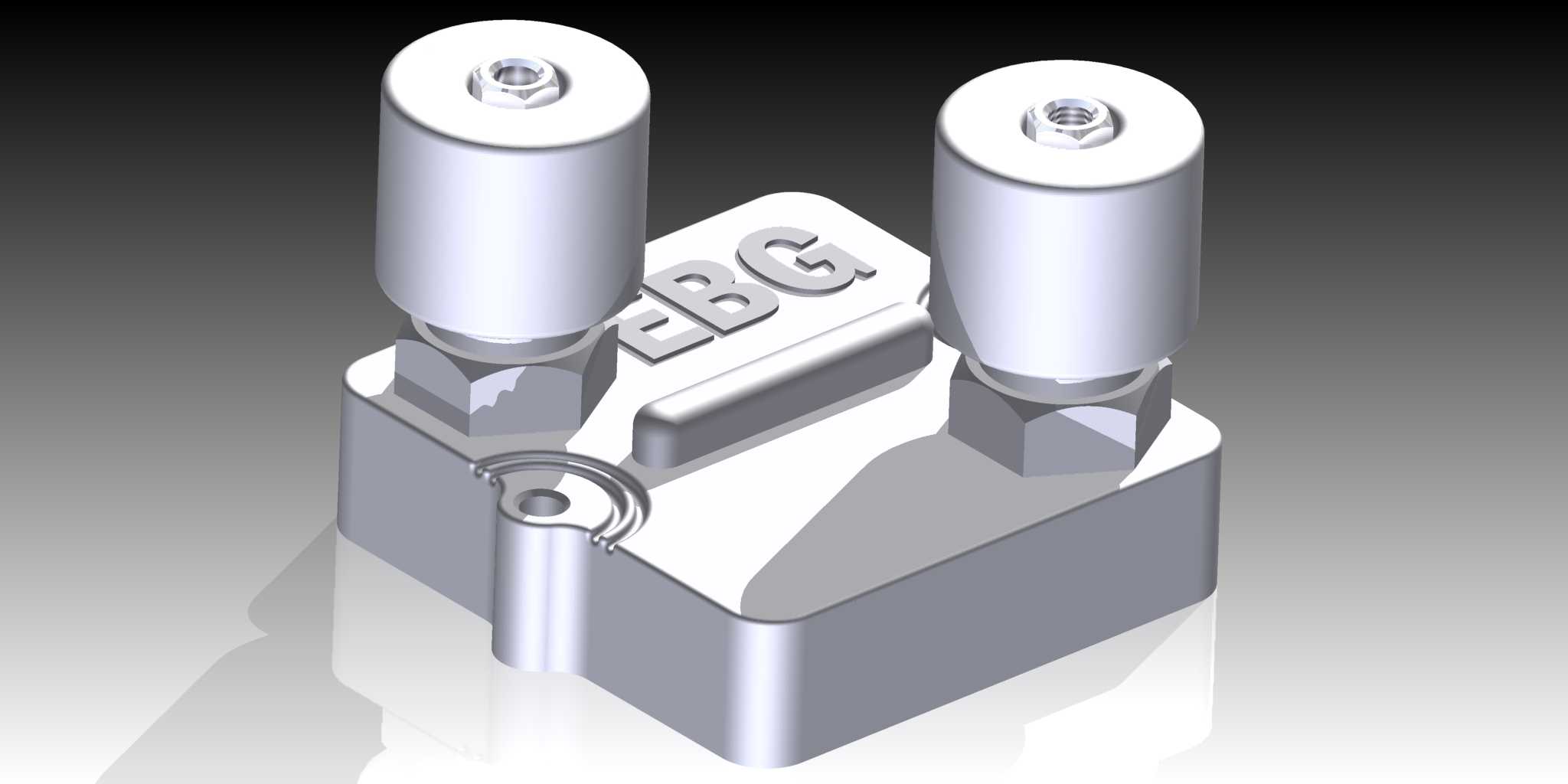

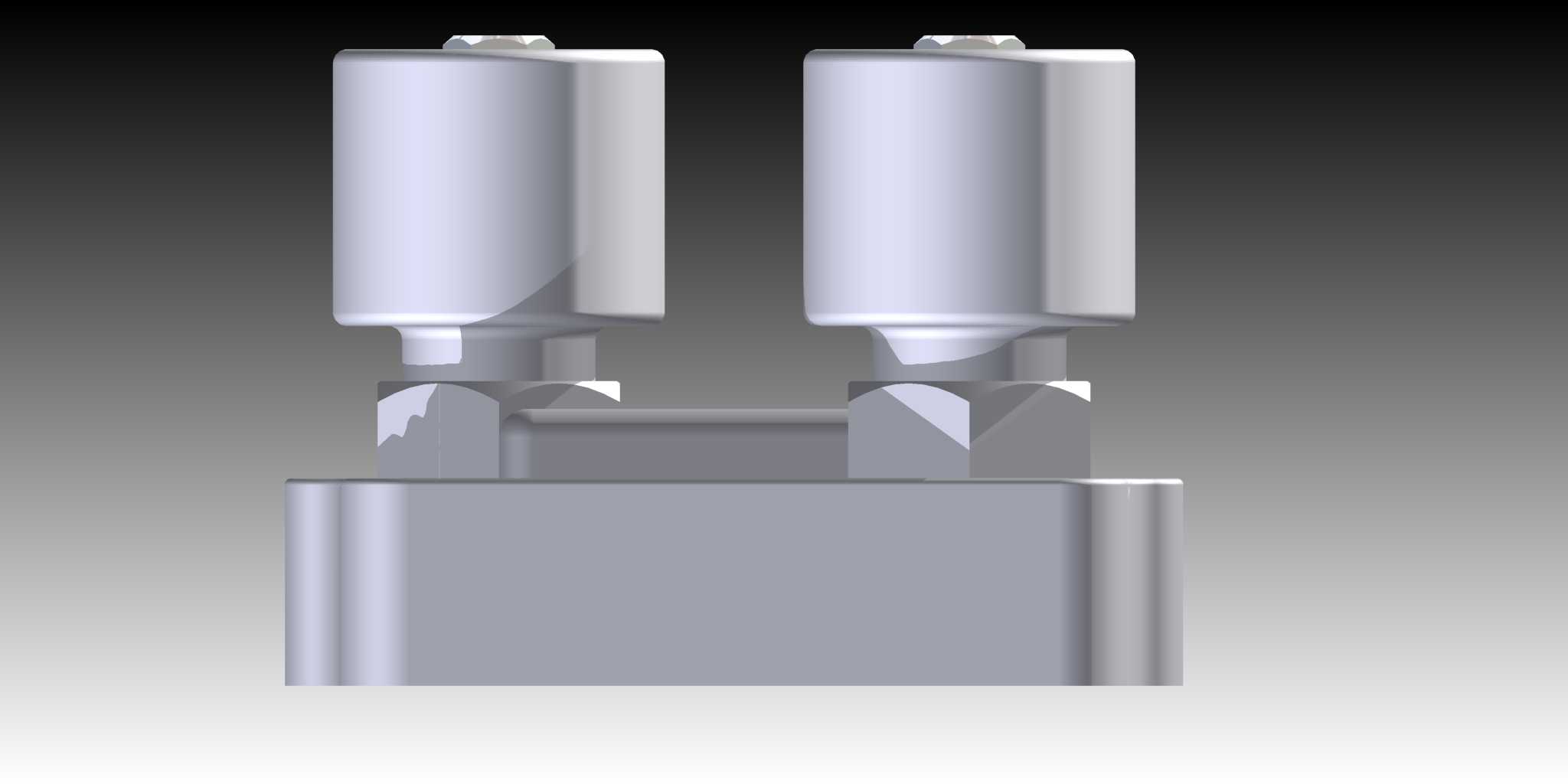

　　这款EBG UXP-600-16对应的功率型无源元件，常被应用在工业变频驱动、大功率电源整流、伺服系统能耗制动这类需要精准功率耗散与回路匹配的场景中，在高压变频柜、轨道交通牵引辅助回路、大型工业焊机的功率回路里，这类元件承担着分压、浪涌吸收、制动能耗泄放的核心作用，是保障功率回路稳定运行的关键部件。从结构设计来看，整体采用方形金属基座搭配两个立式接线柱的布局，基座本体做了一体化的压铸成型处理，表面做了平整的金属氧化处理，既可以保证外壳的结构强度，抵御工业现场的振动、粉尘侵蚀，也能通过金属基座实现与安装面的紧密贴合，将元件工作时产生的热量快速传导至设备安装背板或者配套散热结构上，避免核心阻性元件过热失效。

　　两个立式接线柱采用了外螺纹加顶部内六角锁紧的结构，接线时可以将配套的接线端子套入柱体，通过顶部的锁紧螺丝实现可靠压接，相比普通的螺丝压接结构，这种设计能承受更大的接线拉力，在大电流通过时接触电阻更低，也能避免设备长期运行中接线松动导致的打火、接触不良问题。基座侧面预留的带孔凸耳是安装定位结构，安装时可以通过配套的紧固件穿过凸耳上的定位孔，将整个元件固定在预设的安装位上，安装边界需要注意两个接线柱的中心距、基座的长宽尺寸，预留足够的接线操作空间，避免接线后与周边其他电气元件的安全间隙不足，同时要保证安装面的平面度，让基座底面完全贴合散热面，降低接触热阻。设计过程中需要重点考量接线柱与基座之间的绝缘隔离结构，

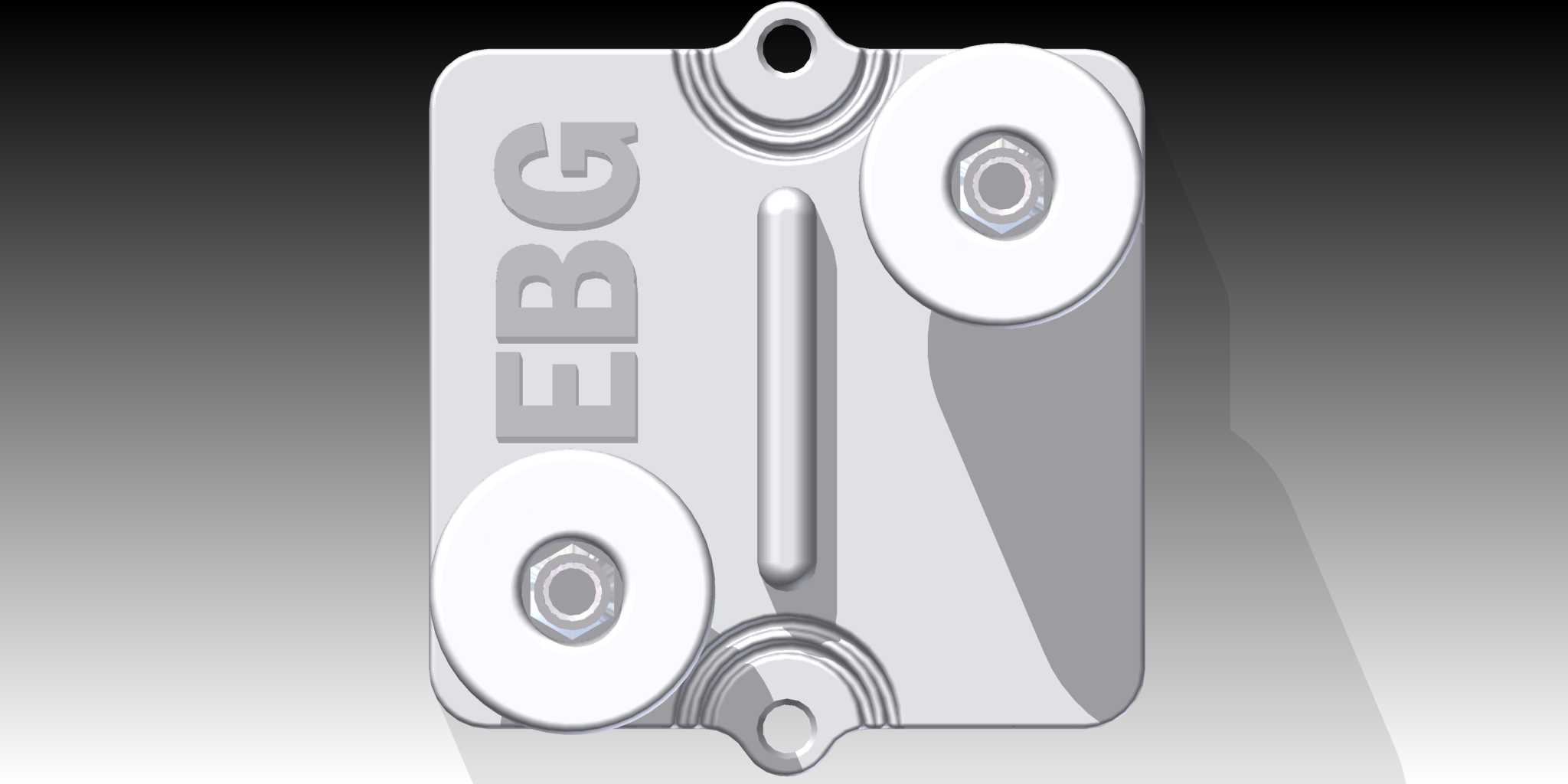

　　两个接线柱分别对应阻性元件的两个引出端，与金属基座之间需要满足对应的高压绝缘要求，避免出现极间或者极对地的击穿问题，基座表面模压的EBG标识既做了品牌区分，也在结构上做了局部的加强筋处理，提升基座的抗形变能力，避免安装锁紧时基座出现开裂变形。这类元件在选型替换时，除了关注核心的电气参数，结构上的安装尺寸、接线柱朝向、安装孔位的匹配度直接决定了现场替换的适配性，三维建模时需要精准还原接线柱的螺纹规格、基座的倒角细节、安装凸耳的孔径与位置公差，确保生成的工程图可以直接用于安装板的开孔设计、装配干涉校验，避免现场安装时出现尺寸不匹配的问题。
