双极接线端子式温度保护开关结构

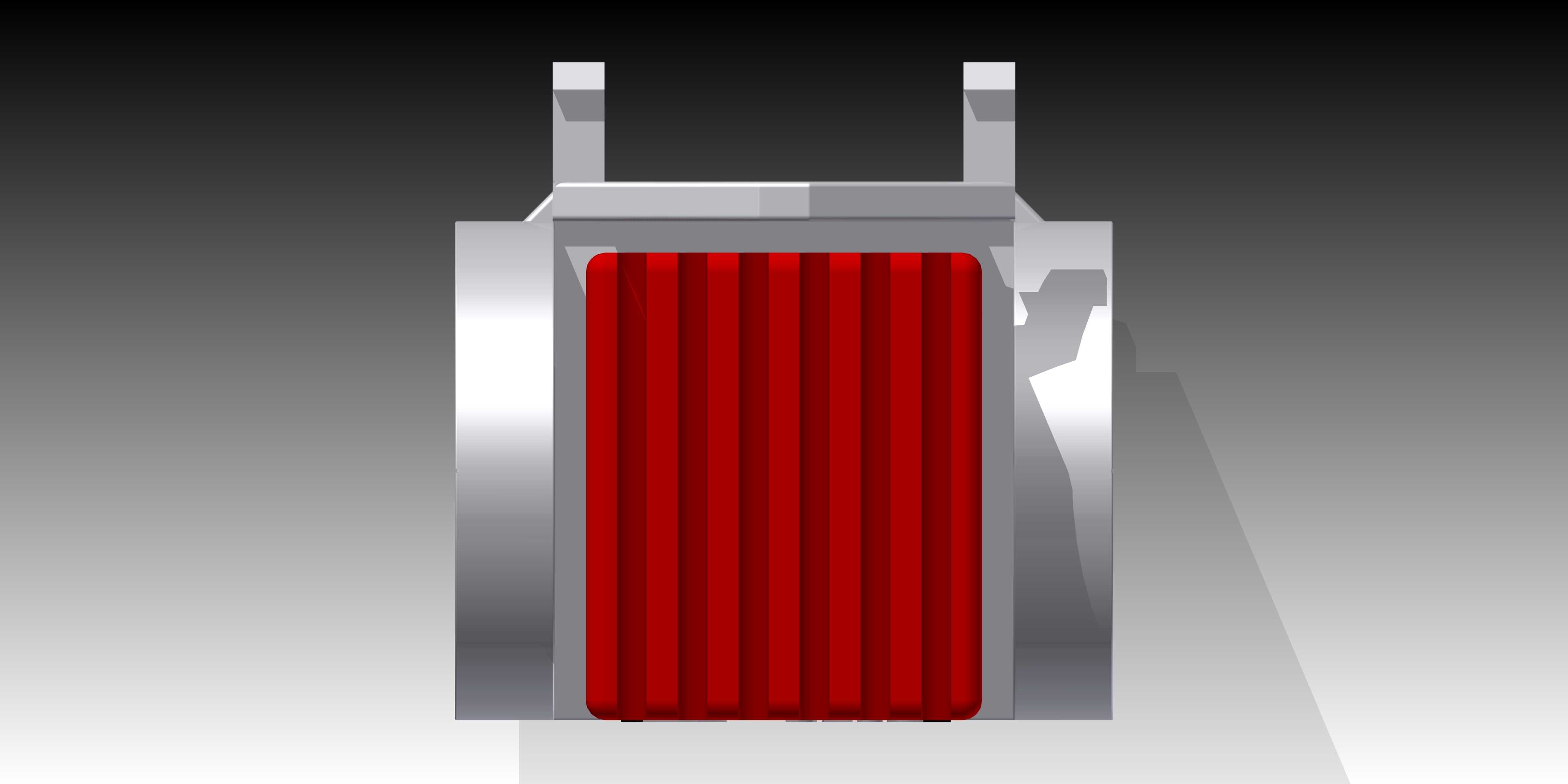

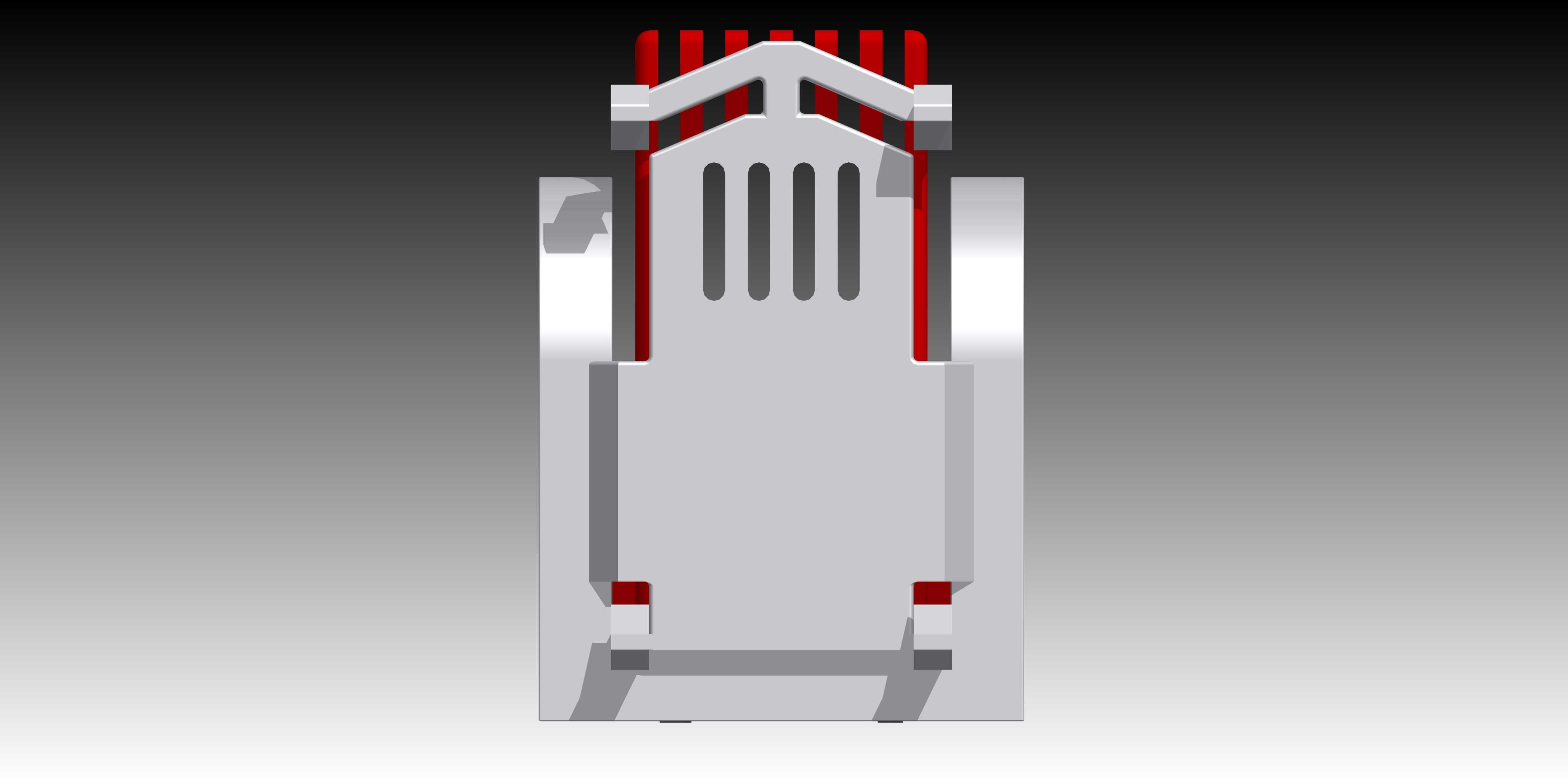

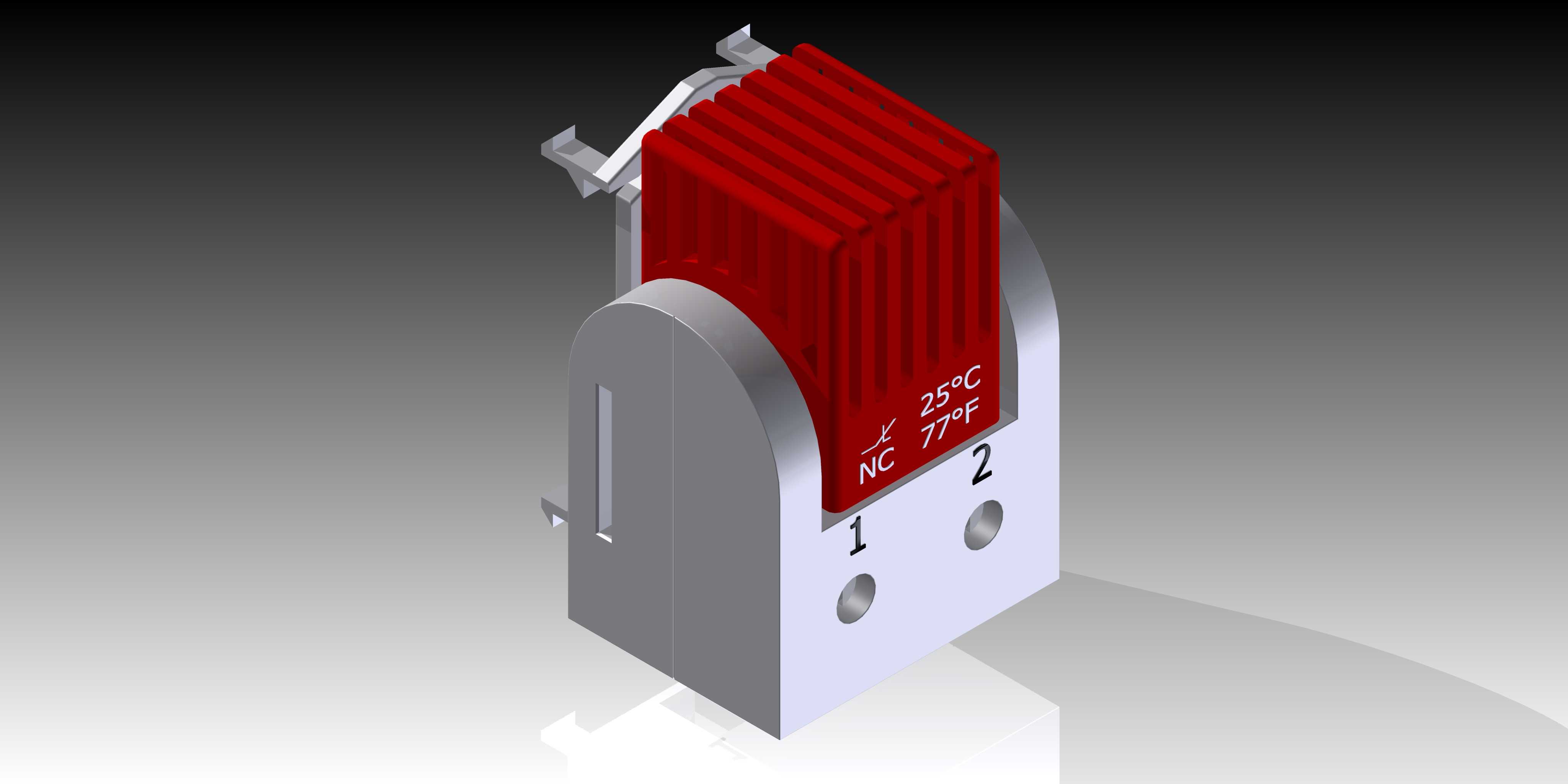

　　这款双极接线型温度保护元件，主要应用在低压配电回路、小型工控设备供电支路、民用加热类电器的过热保护场景中，当被监测部位温度达到动作阈值时，可快速切断两路供电回路，避免设备因超温引发绝缘老化、器件烧毁甚至起火的风险。从结构设计来看，元件主体采用半圆弧形基座搭配上部散热筋结构的组合，上部红色的感温触发模块表面压制有清晰的温度标识，对应常闭触点的动作温度点，基座部分采用耐温工程塑料材质，兼顾绝缘性能与结构强度，两个带内螺纹的接线孔位分别对应两路回路的接线端，编号1、2的标识清晰区分接线位，避免现场接线时出现错接问题。上部的散热筋结构并非冗余设计，一方面可以加快感温模块对环境温度的响应速度，减少温度传导的滞后量，让保护动作更及时，

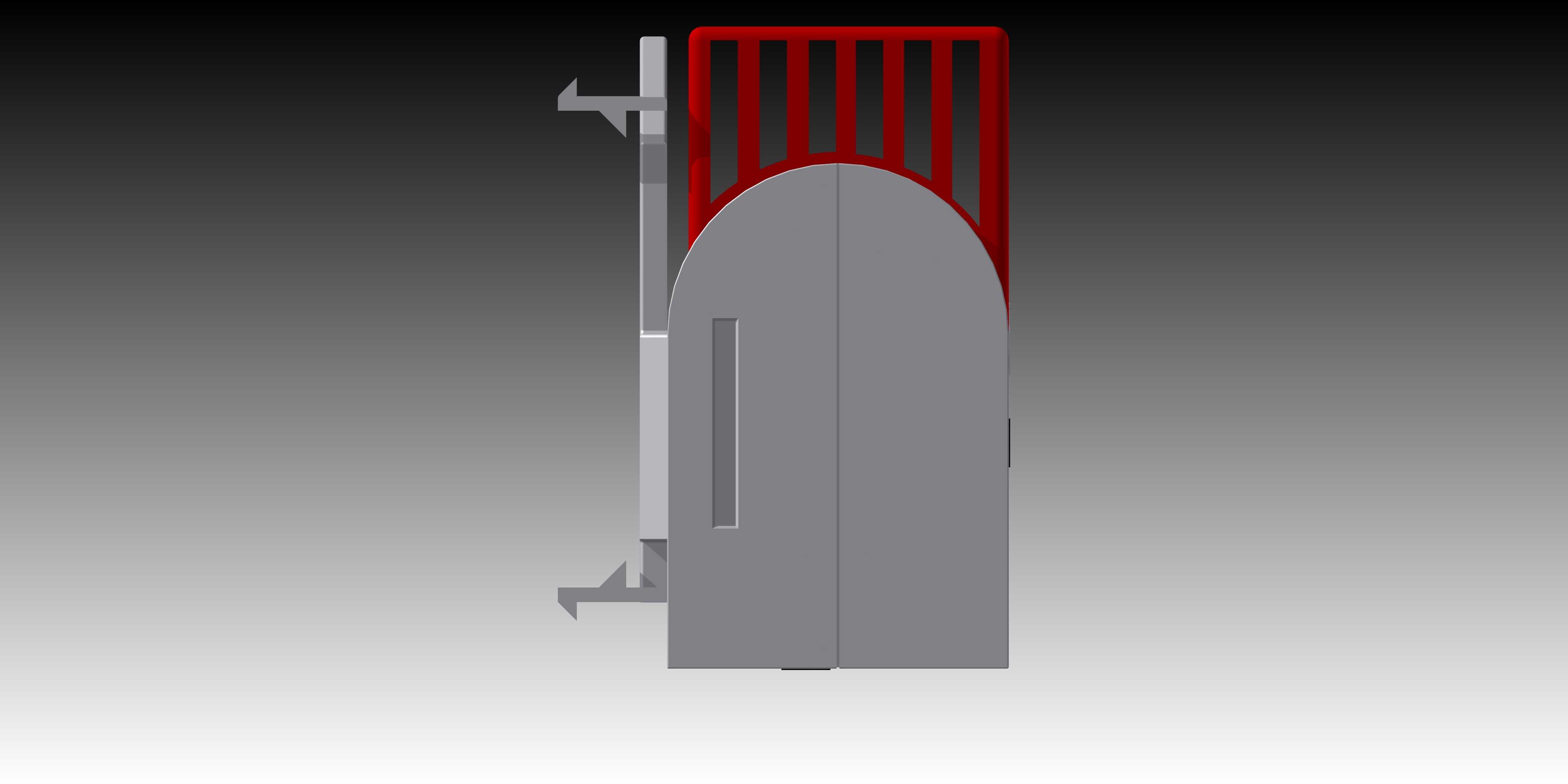

　　另一方面也能在触点分断产生少量电弧时，辅助散出内部热量，避免元件自身过热损坏。侧边预留的导轨卡扣结构，适配行业通用的35mm标准电气安装导轨，不需要额外打孔固定，可直接卡装在配电箱的导轨排上，和断路器、继电器等常规配电元件并排安装，适配现有配电柜体的安装空间，不会额外占用过多柜内位置。设计时充分考虑了现场接线的操作空间，两个接线孔的中心距预留了足够的扳手操作间隙，即使是采用冷压端子接线，也能顺利完成螺丝紧固，不会出现相邻端子互相干涉的问题。基座侧面的狭长指示槽，可以在触点动作时露出内部的色标，方便运维人员快速排查回路断开原因，不需要逐个元件测量通断，大幅提升现场故障排查的效率。元件的安装边界充分适配常规低压配电的安装场景，

　　整体厚度控制在单极断路器的1.5倍宽度范围内，在紧凑的小型配电箱内也能灵活布置，感温面的安装位置设计为紧贴被监测热源的安装面，减少空气间隙带来的温度测量误差，保证保护动作的温度精度。这类元件在实际使用中，通常直接串联在被保护设备的供电回路中，不需要额外外接供电线路，依靠自身感温元件的形变触发触点分断，可靠性远高于电子式测温保护方案，不会因为线路干扰、供电中断出现保护失效的问题，在加热设备、电机绕组温控、配电回路过热保护等场景中有着广泛的应用。
