RM1200DG-66S功率模块三维结构设计

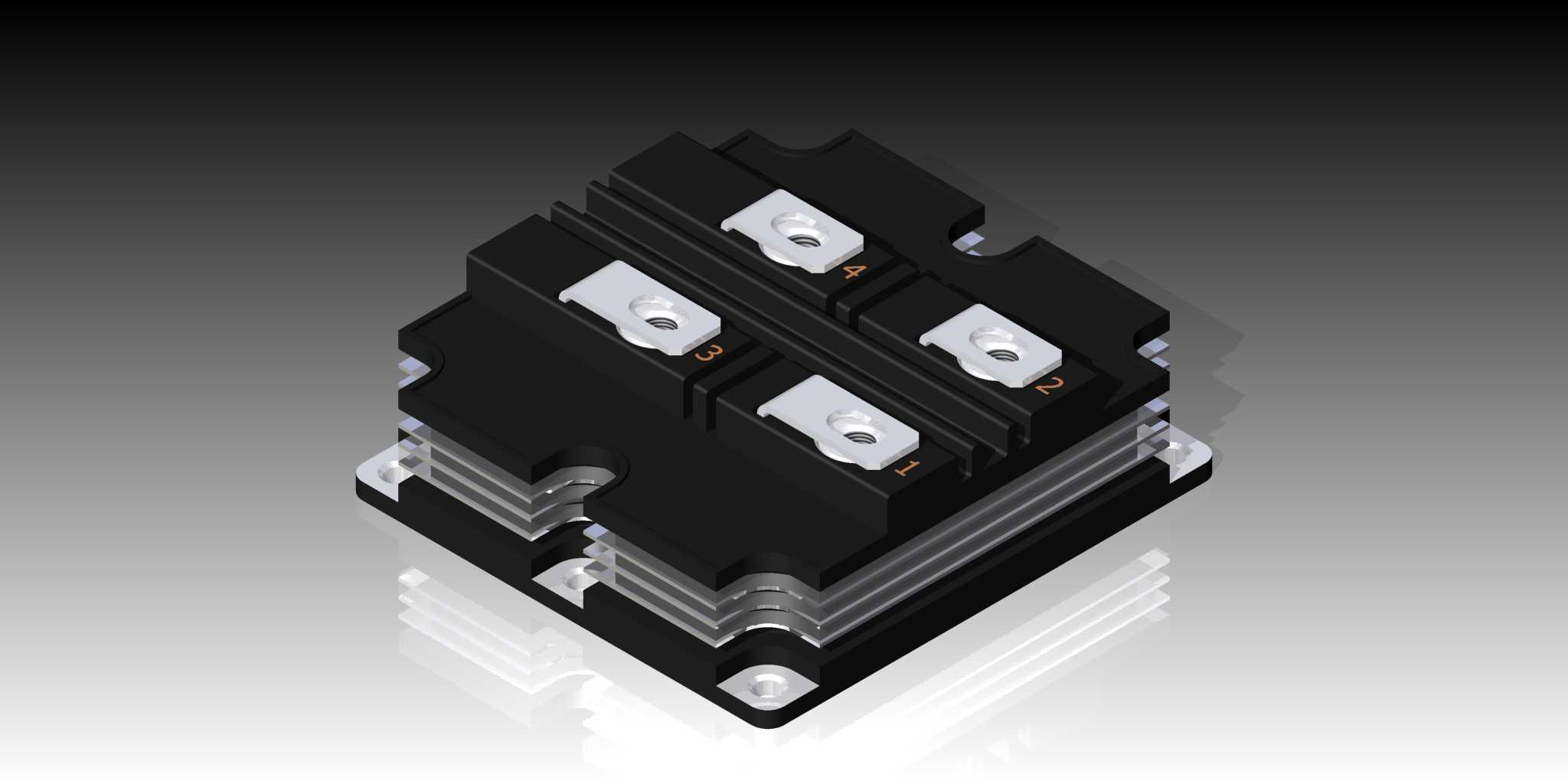

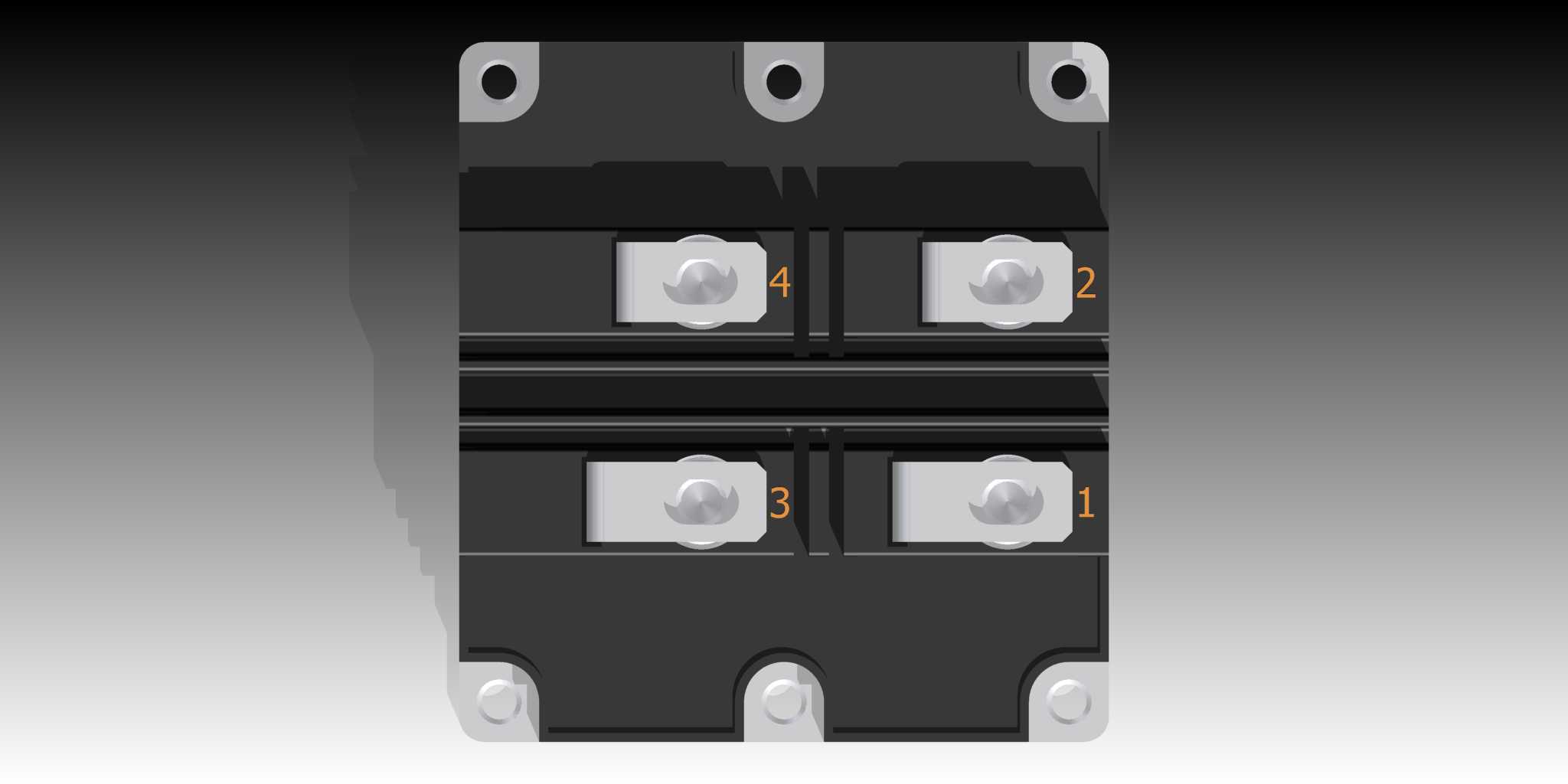

　　该功率模块的三维结构设计，围绕电力电子系统的实际装配需求展开，首先考虑的是变流设备内部的安装适配性，这类器件普遍应用在工业变频器、逆变电源、大功率整流装置、新能源变流柜等场景中，承担电能变换、功率开关的核心作用，是电力电子装置里实现电能调控的核心执行部件。从结构设计逻辑来看，模块主体采用绝缘基板叠加散热层的叠层布局，底部预留标准化安装固定孔位，孔位间距匹配行业通用的安装孔距规范，安装时可直接贴合散热器表面，配合导热硅脂填充界面间隙，保障工作过程中产生的热量能够快速传导至散热系统，避免结温过高影响器件工作稳定性。模块上部的四个主接线端子采用对称式排布，端子表面做镀银处理，既降低大电流导通时的接触电阻，也能避免长期工作出现氧化锈蚀，

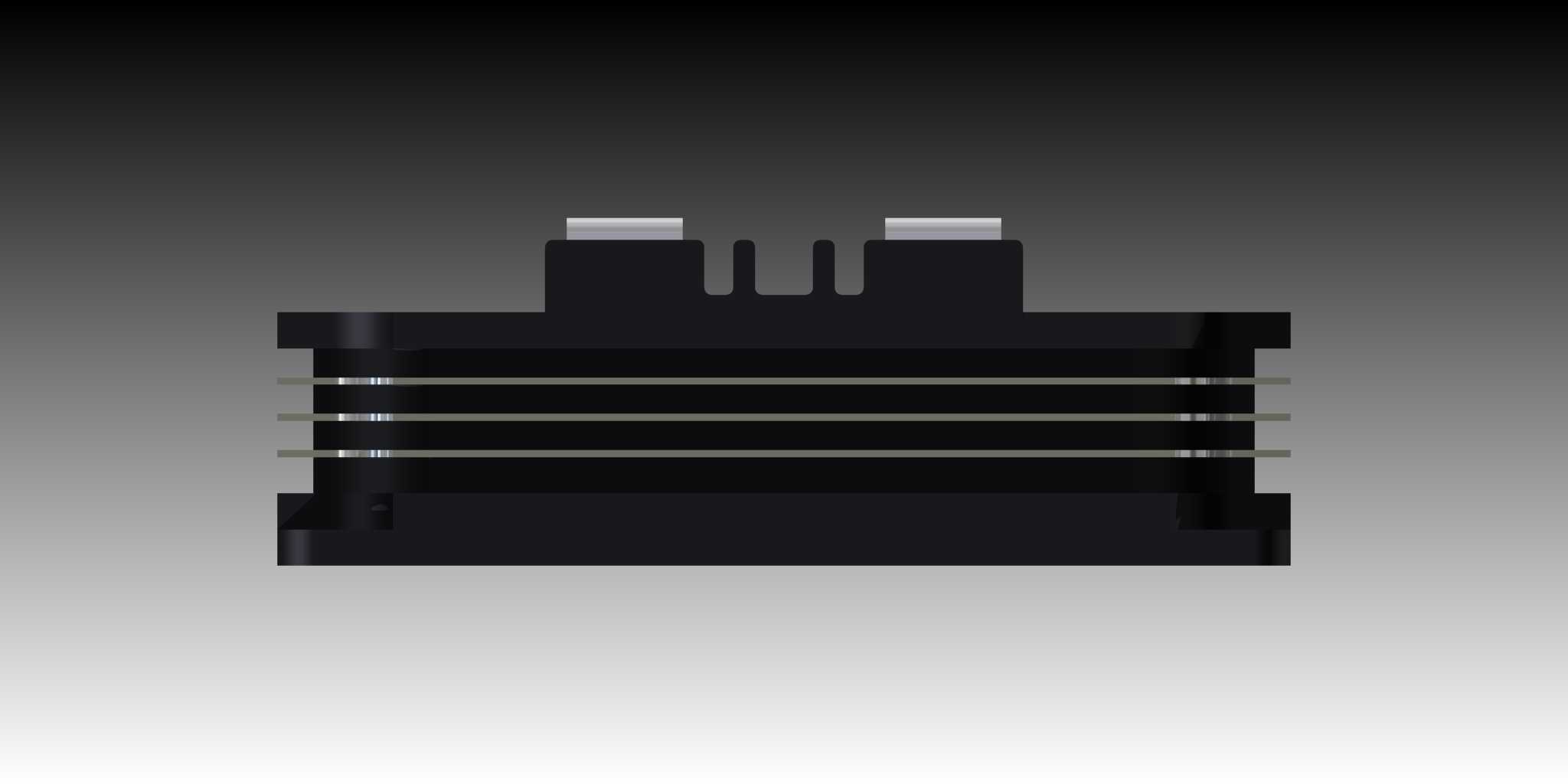

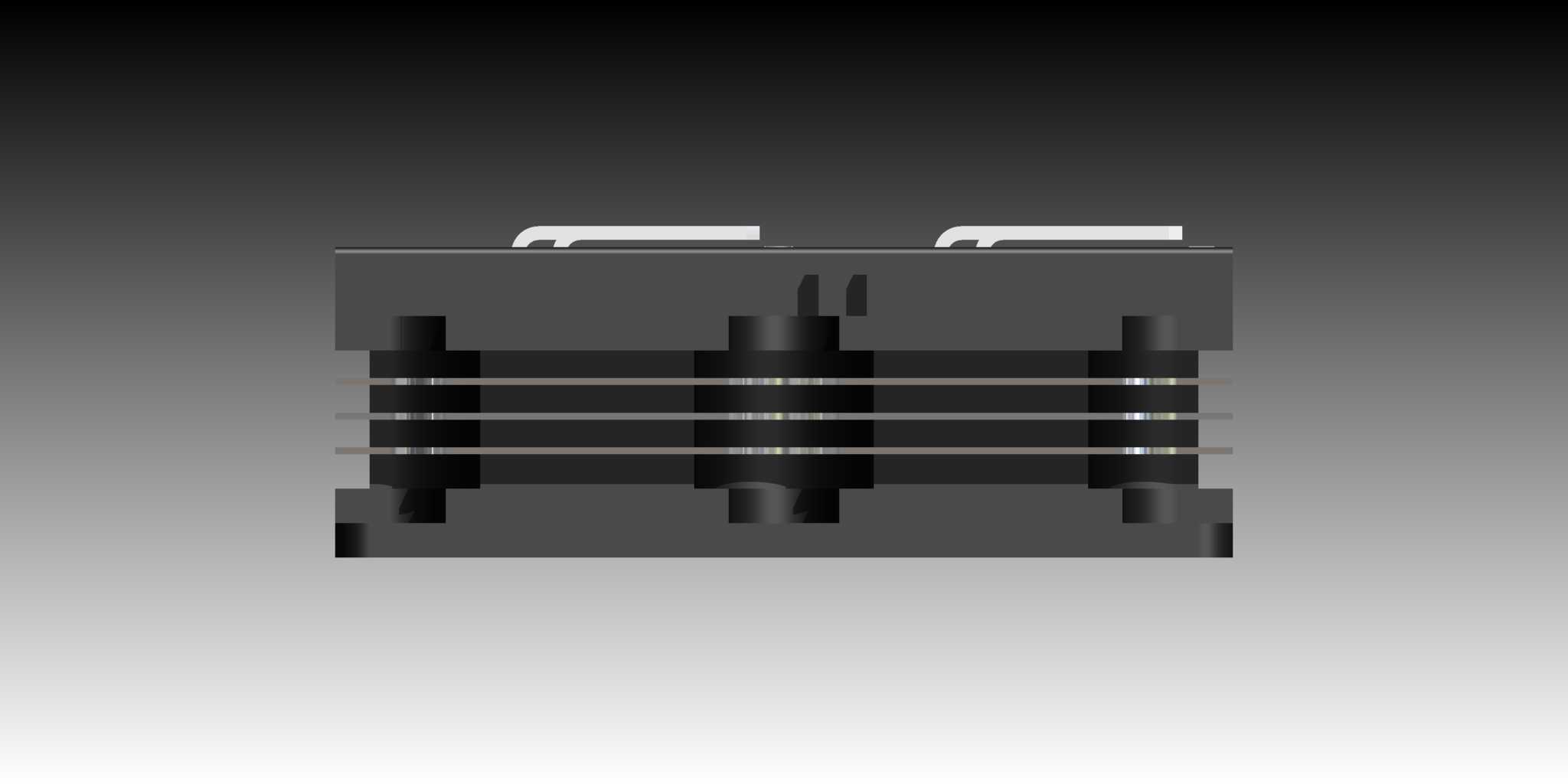

　　端子的开孔尺寸适配常规的大电流接线端子规格，方便现场装配时完成铜排或线缆的压接固定，端子旁刻印的极性标识清晰明确，可避免装配过程中出现接线极性错误的问题。模块外壳采用高强度绝缘工程塑料注塑成型，外壳与内部功率芯片、散热基板之间做密封灌封处理，既可以隔绝外界粉尘、潮气侵入内部电路，也能提升模块整体的机械结构强度，抵御设备运行过程中产生的振动冲击，避免内部键合引线出现疲劳断裂。在外形尺寸的边界设计上，模块整体长宽高尺寸严格匹配同规格功率模块的通用安装尺寸，可直接替换同参数等级的同类产品，无需对原有设备的安装空间、接线布局做额外调整，降低设备改型的设计成本。建模过程中对模块的散热鳍片结构、端子折弯角度、安装孔倒角、

　　外壳卡扣配合结构都做了1:1的还原，结构工程师在做设备整机布局时，可以直接调用该模型完成装配干涉检查，提前验证安装空间是否充足、接线走向是否合理，避免实际生产装配时出现结构干涉、安装位不匹配的问题。模块侧面的定位凸台结构也做了精准还原，该结构可在安装时快速对准散热器上的定位槽，提升装配效率，同时避免模块工作过程中出现横向位移，保障散热界面的贴合度始终处于稳定状态。
