LV100-3000SP12电压传感装置结构设计

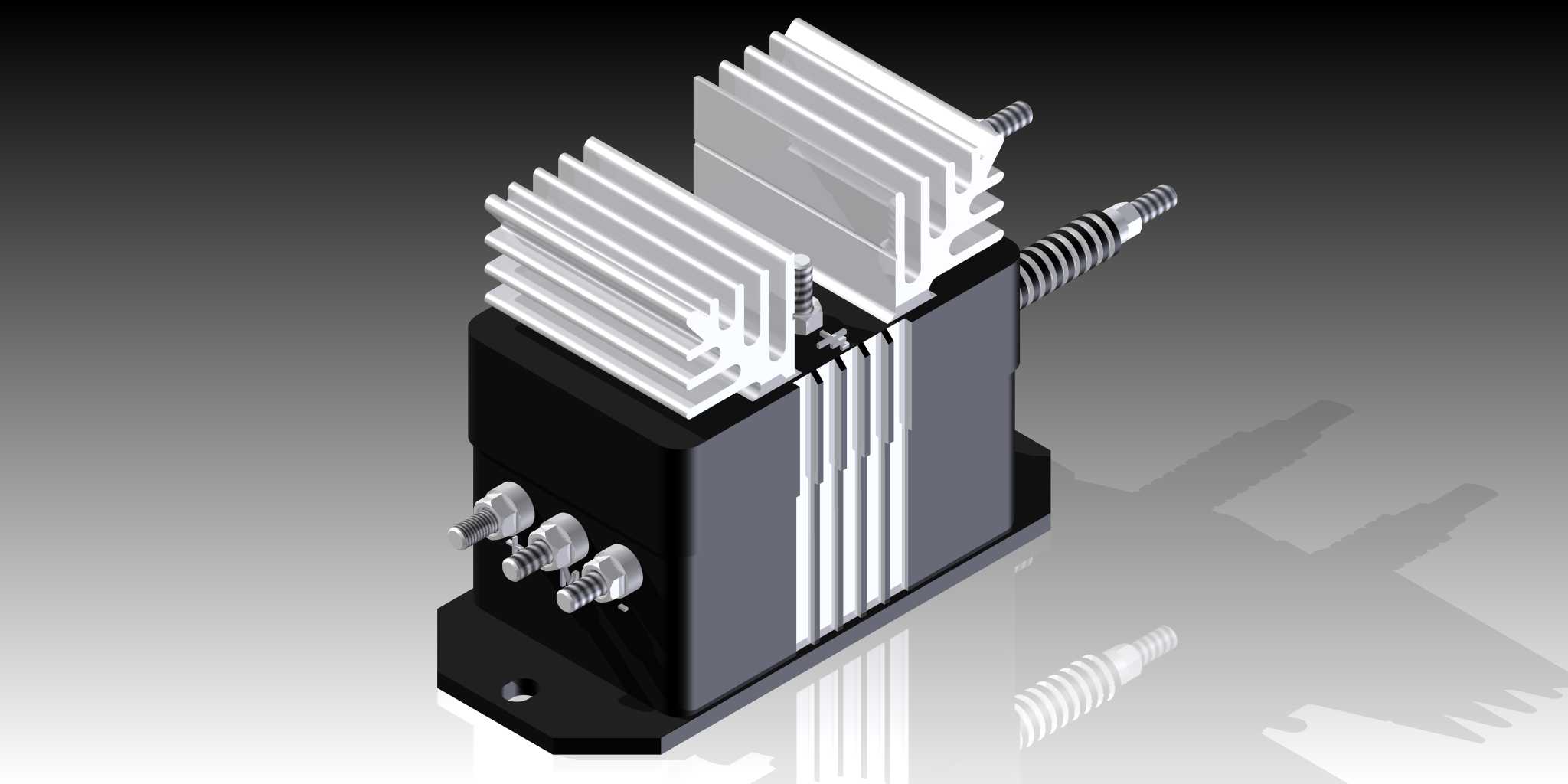

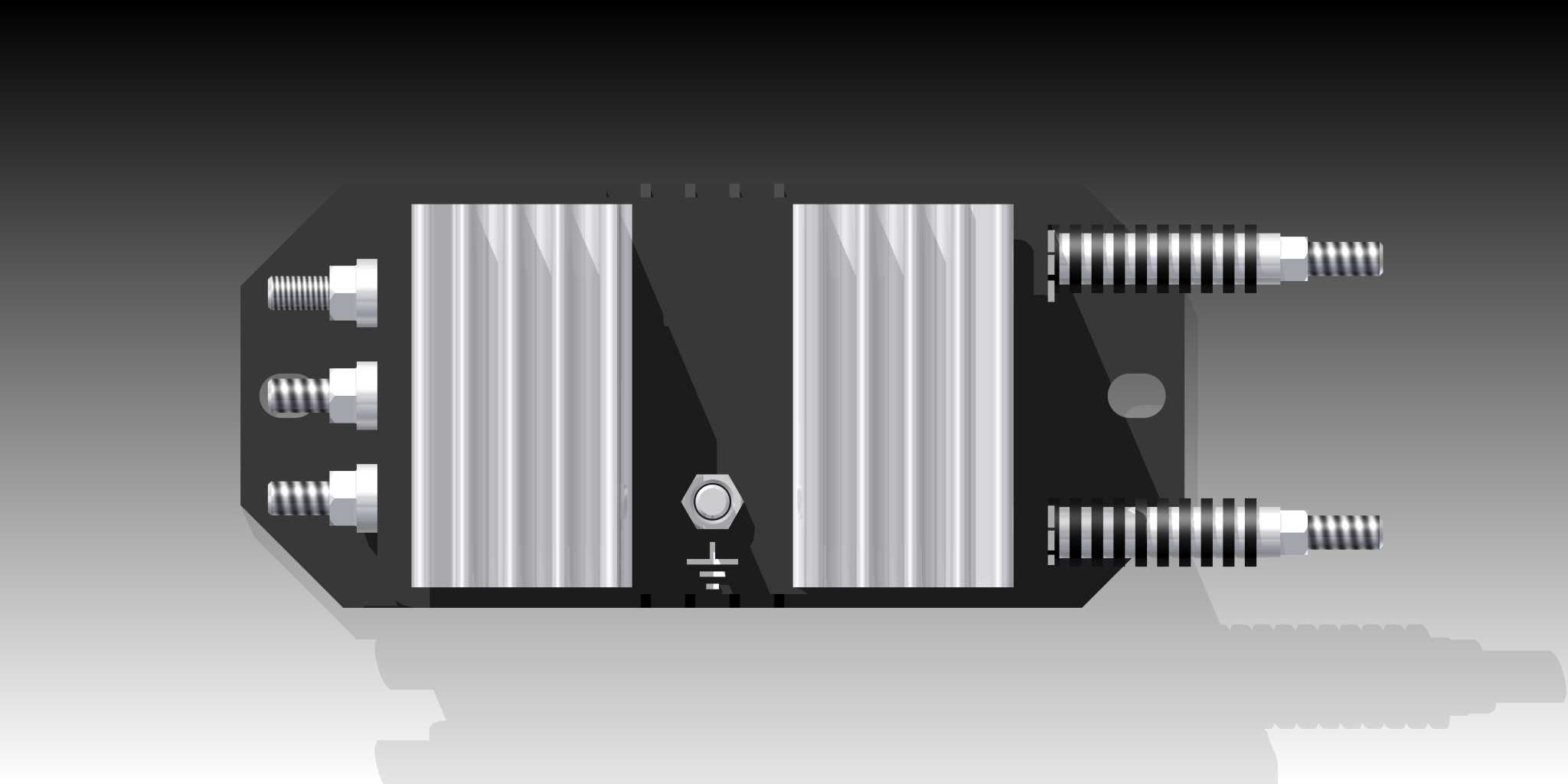

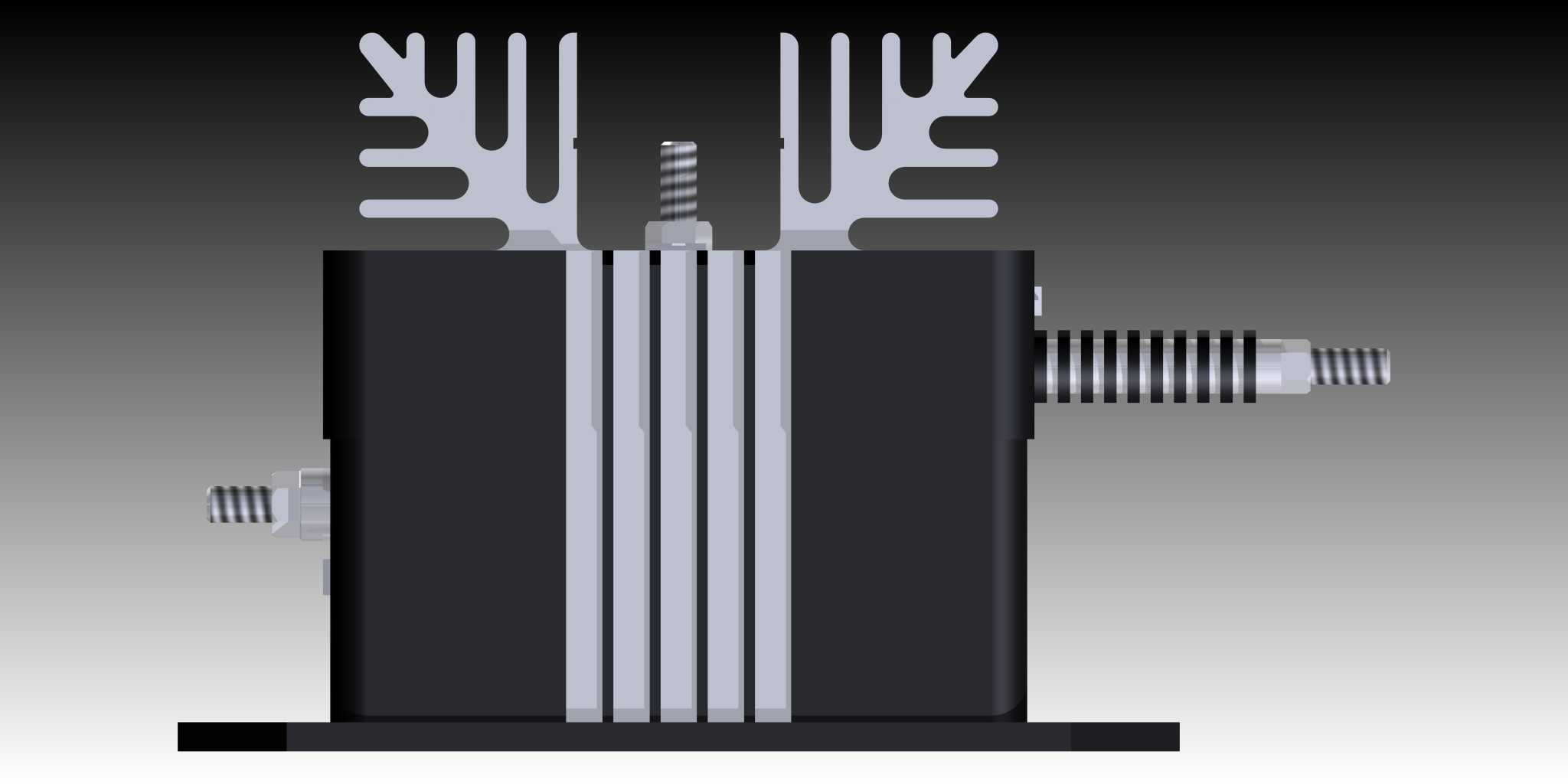

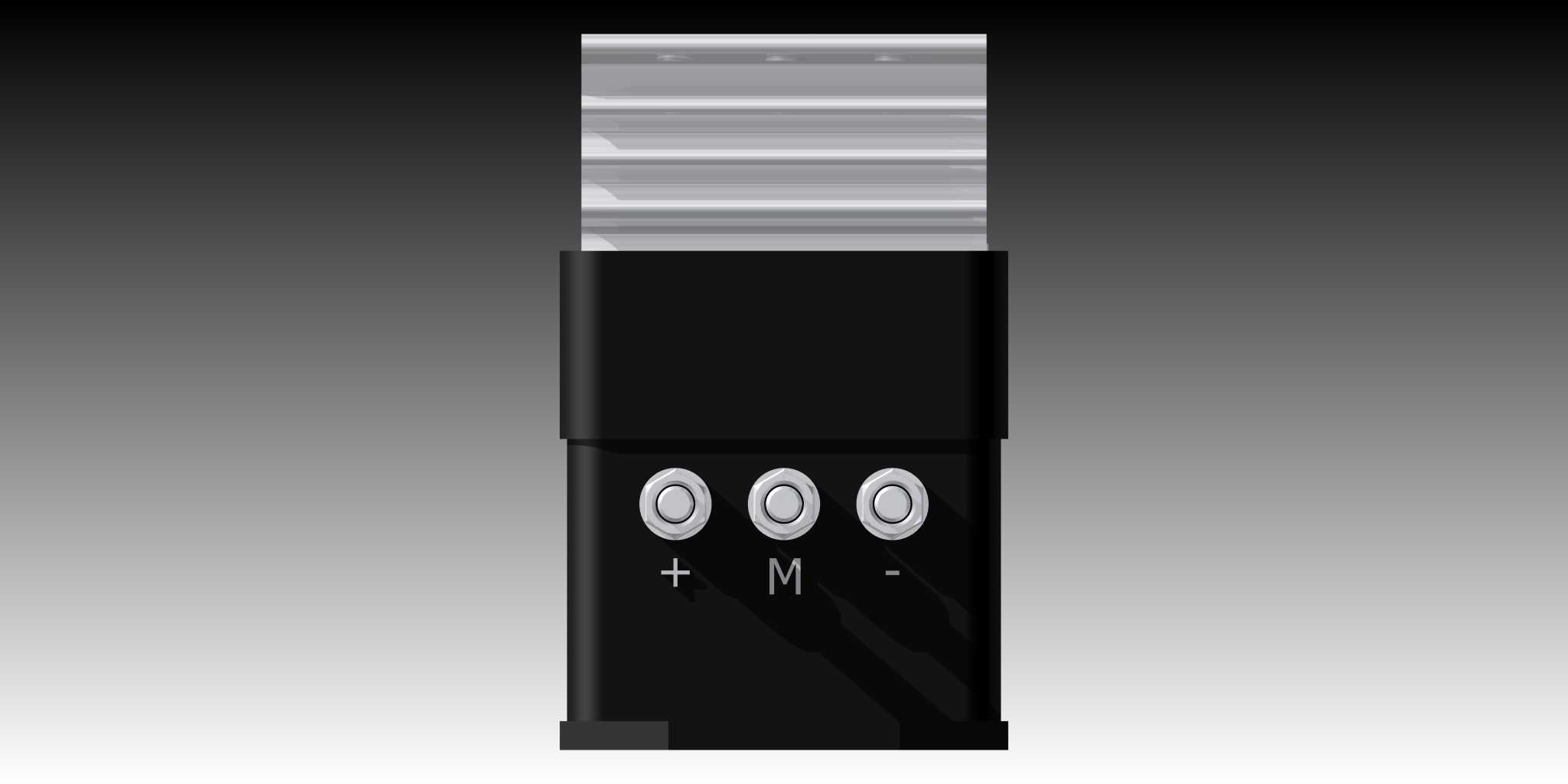

　　这款电压传感装置主要应用于工业供配电系统、大功率变频设备、新能源变流柜的电压信号采集环节，可在强电磁干扰的工业现场实现主回路电压的实时隔离检测，为设备的控制保护系统提供精准的电压反馈信号，保障整套电气系统的运行稳定性。装置主体采用分体式散热结构设计，上部配置两组平行排布的铝制挤压散热鳍片，鳍片采用等间距齿状结构，单组鳍片的齿厚、齿间距经过热仿真校核，可在自然对流条件下快速带走内部功率元件工作产生的热量，避免长期高温运行导致的测量精度漂移。装置下部为黑色绝缘封装壳体，壳体采用阻燃工程塑料注塑成型，侧壁预留三组螺纹接线端子，端子采用铜质镀镍材质，可适配不同线径的控制线缆连接，接线端的螺纹规格匹配常规电气安装的紧固扭矩要求，

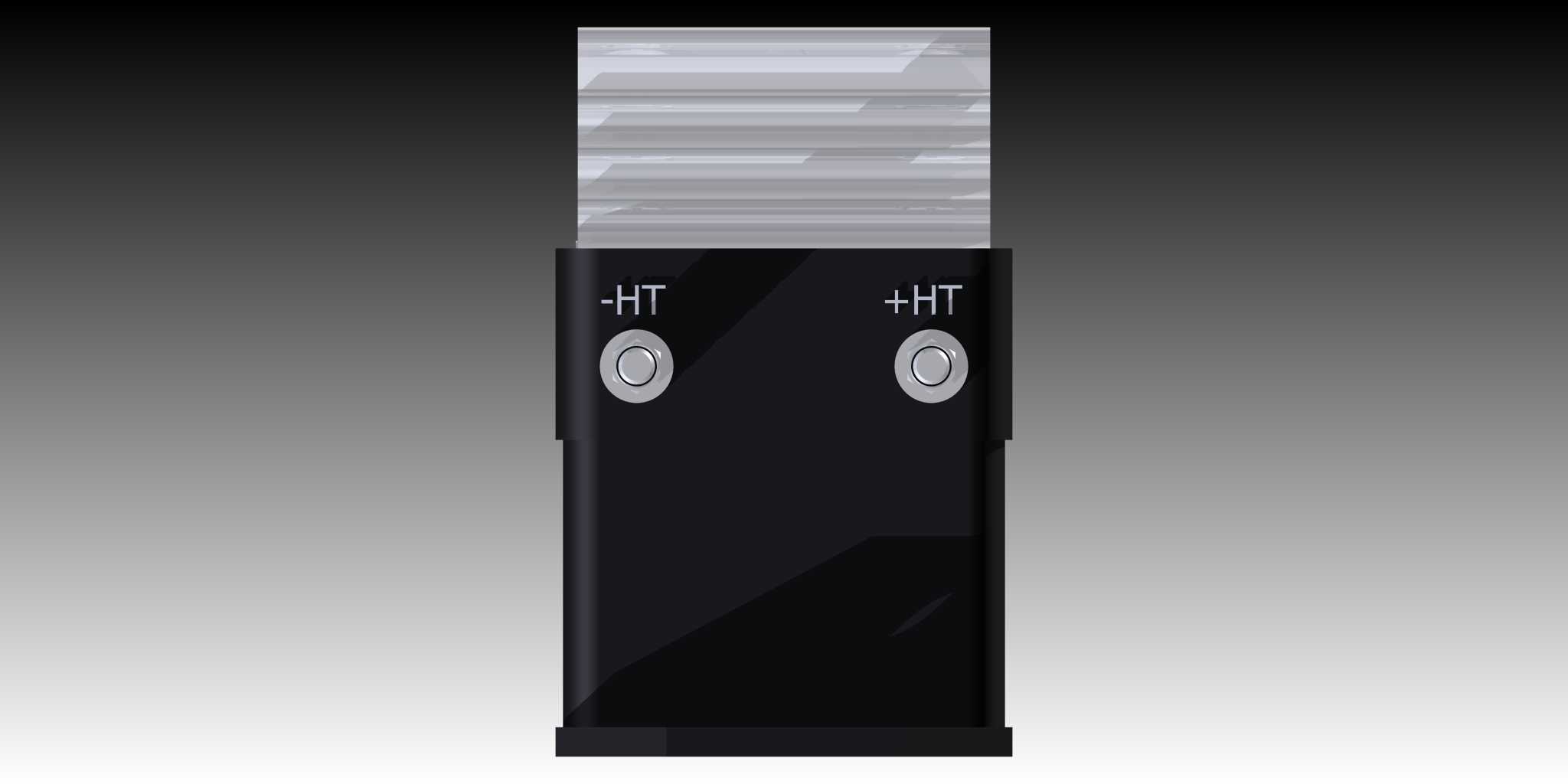

　　无需额外定制连接配件。壳体底部设置一体化安装底座，底座上预留两个沉头安装孔，安装孔的孔位间距符合常规电气柜内元器件的安装排布规范，可直接通过螺栓固定在柜内安装梁或者绝缘安装板上，安装边界预留足够的接线操作空间，不会与周边相邻元器件产生干涉。装置侧部伸出两组带绝缘护套的主回路接线柱，接线柱外部的螺旋绝缘护套可提升爬电距离，满足高压应用场景下的绝缘安全要求，护套的弯折角度经过优化，可适配不同走向的主回路铜排或者线缆连接，减少安装时的线缆弯折应力。整体结构设计充分考虑工业现场的安装维护需求，散热结构与封装壳体采用卡扣加螺栓的双重固定方式，既保证结构连接强度，也便于后期内部元件的检修更换；外部所有裸露的导电部件都做了绝缘防护处理，

　　可避免现场运维时的误触风险。建模过程中对所有安装配合面的公差做了合理设定，散热鳍片与内部功率元件的接触面预留导热硅脂填充间隙，保证热传导效率；接线端子与壳体的配合位置设置密封胶圈，可阻挡工业现场的粉尘、潮气进入装置内部，提升装置在复杂工况下的防护能力。
