TDK-Lambda开关电源DPP960-24-3结构设计

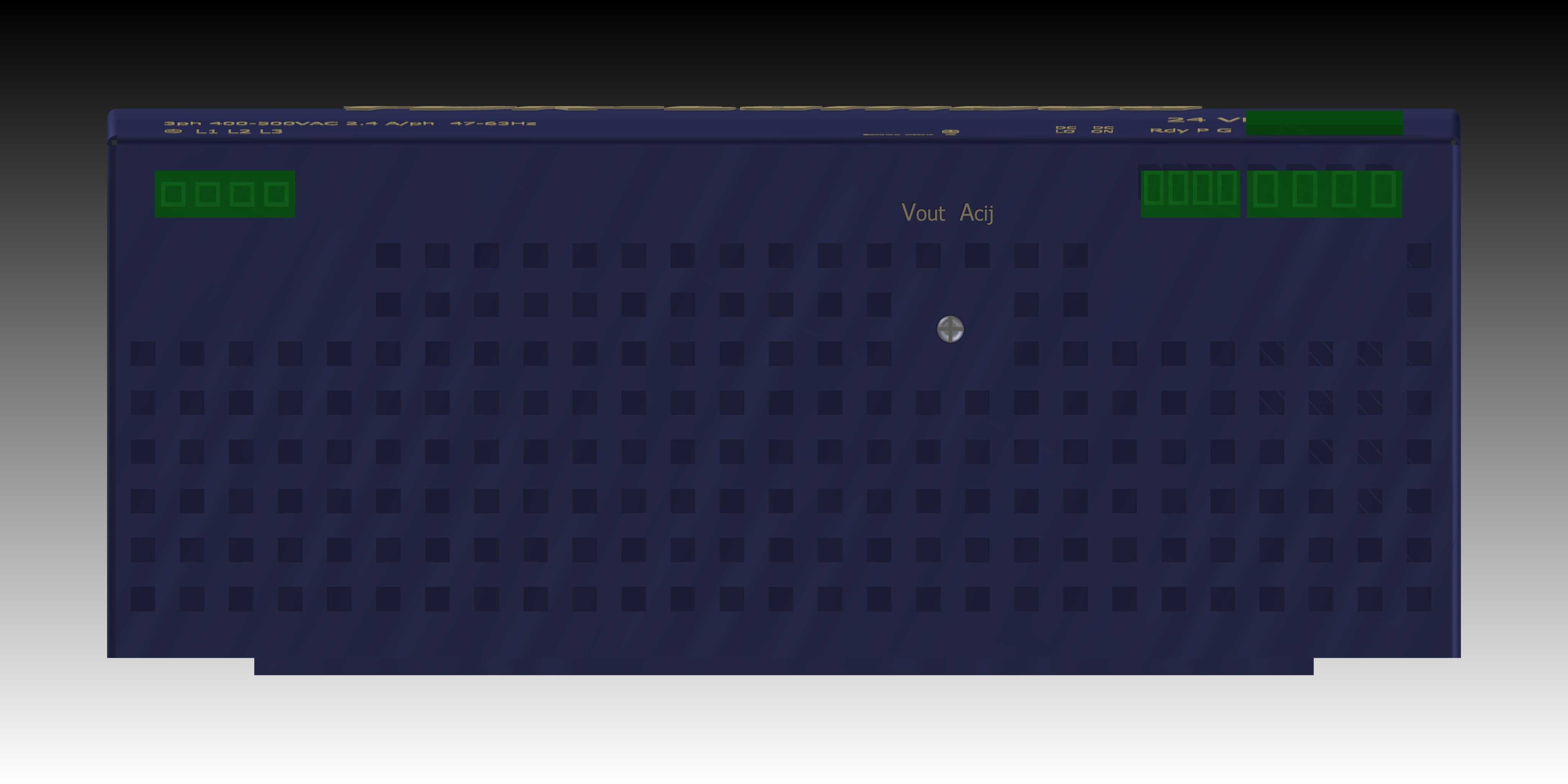

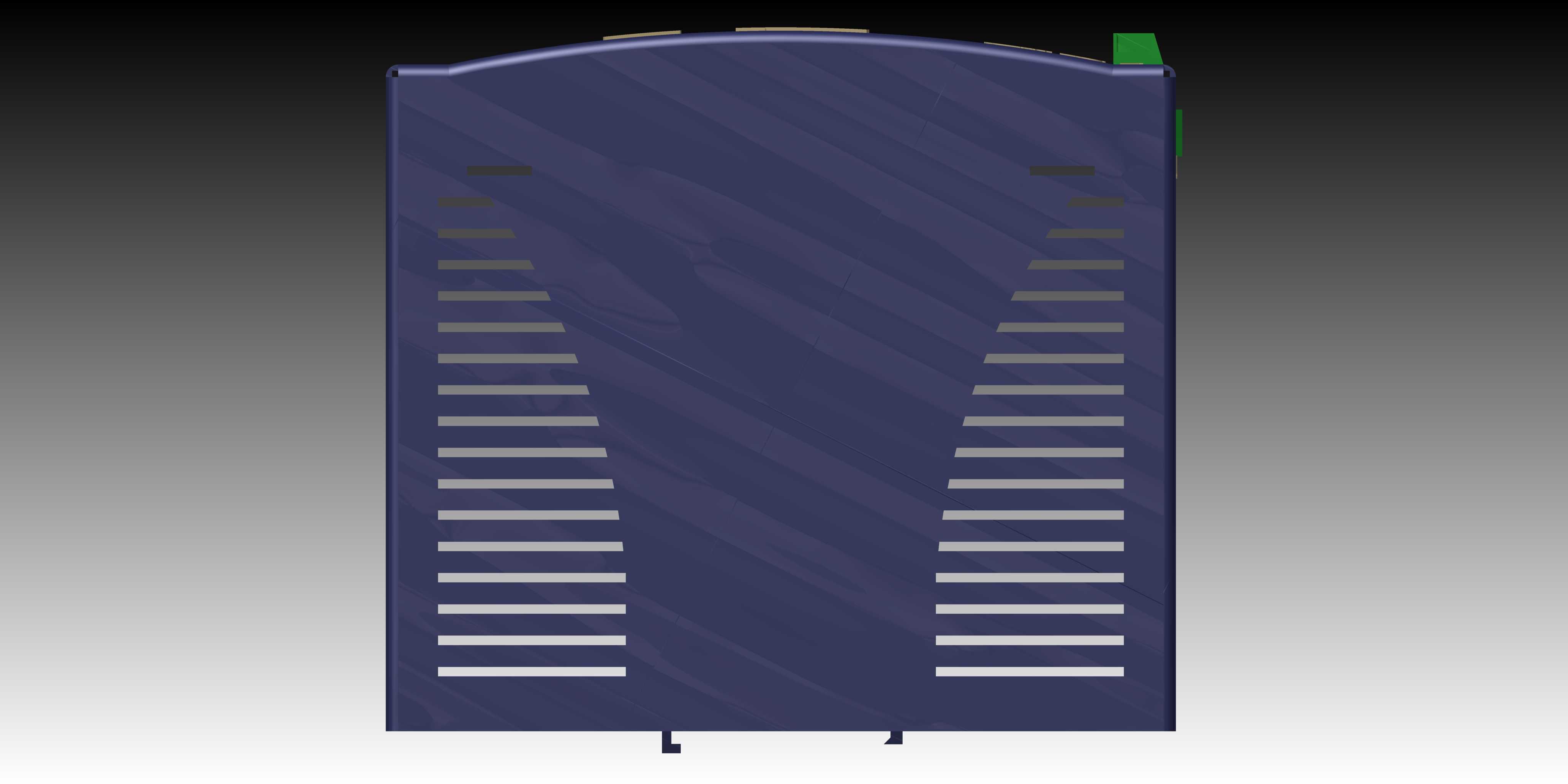

　　这款TDK-Lambda DPP960-24-3直流开关电源，是工业自动化控制系统里常用的大功率供电单元，在各类工控柜、生产线控制回路、测试设备供电场景中应用广泛，主要作用是将工业现场的交流输入转换为稳定的24V直流输出，为PLC、传感器、执行器、工业通讯模块等现场设备提供可靠的直流供电保障。从结构设计来看，这款电源采用封闭式金属外壳设计，外壳表面做了密集的格栅式散热开孔，开孔排布沿着内部功率器件的散热路径规划，能在不降低外壳防护强度的前提下，最大化提升自然对流散热效率，避免大功率运行时内部热量堆积，影响器件寿命与输出稳定性。外壳侧面预留了标准的导轨安装卡扣位，同时背部也设计了壁挂安装孔，

　　既可以直接卡在标准DIN导轨上集成到工控柜内部，也能通过螺丝固定在设备安装板上，适配不同的安装场景需求。接线端子区域做了明确的分区设计，交流输入端子、直流输出端子、状态指示灯区域各自独立，端子旁预留了清晰的标识刻印位置，现场接线时能快速区分回路，减少接错线的概率，同时端子区域做了内凹设计，能避免接线后导线外露带来的安全隐患。从外形尺寸边界来看，这款电源的长宽高比例适配标准工控柜的安装间距，安装时不会和柜内其他器件产生空间干涉，外壳的边角做了圆弧过渡处理，安装操作时不会划伤操作人员手部，也能避免运输、安装过程中磕碰导致外壳变形。内部结构布局上，功率变压器、整流模块、滤波电容等核心器件的排布充分考虑了电磁兼容要求，

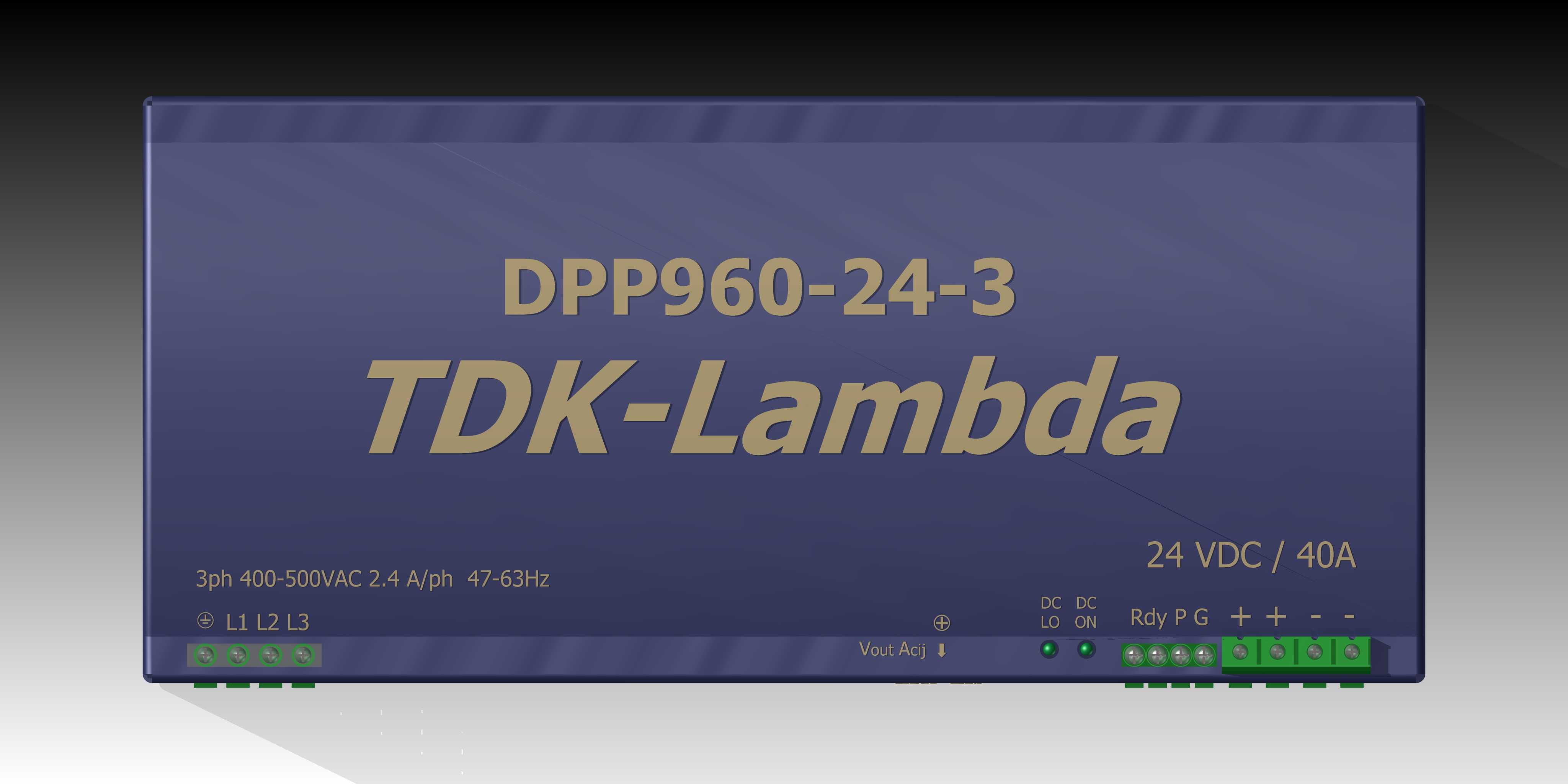

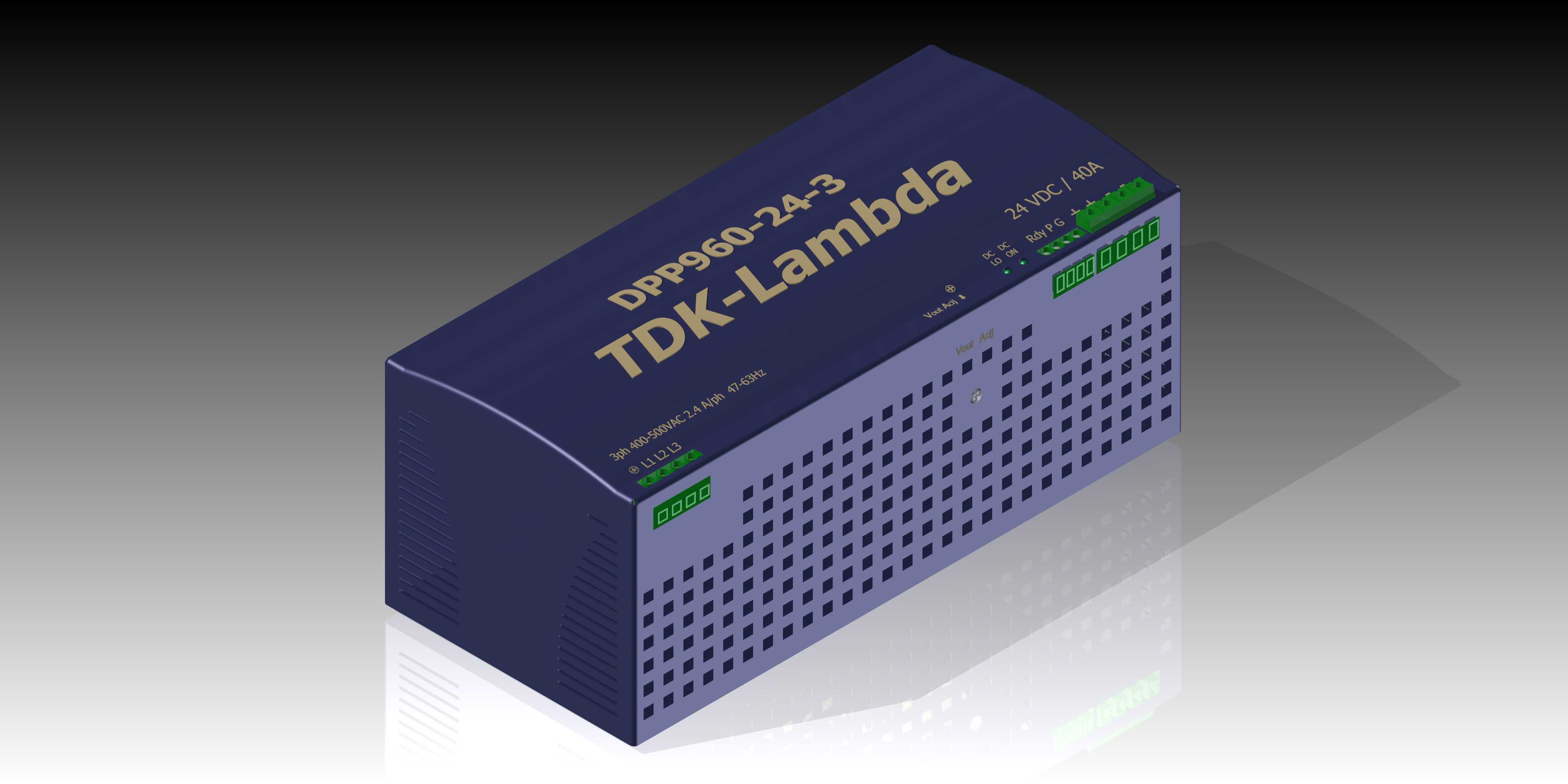

　　高低压回路之间预留了足够的安全间距，输入输出回路做了物理隔离，能有效降低电磁干扰，保证输出电压的稳定性，即使在工业现场电网波动、存在电磁干扰的环境下，也能持续输出稳定的直流电能。外壳表面的品牌标识、参数标识采用凹印工艺，长期使用不会因为摩擦、积灰导致标识模糊，方便后期运维时快速识别设备参数。前端的状态指示灯采用内嵌式设计，能直观显示电源的工作状态，运维人员巡检时不用拆解设备就能快速判断电源是否正常运行。整体结构设计兼顾了散热性能、安装便利性、操作安全性与电磁兼容性，完全符合工业现场的严苛使用要求，建模时完整还原了外壳的散热格栅细节、安装卡扣结构、端子区域布局、指示灯位置等所有结构特征，能直接用于工控柜布局仿真、设备装配干涉检查、供电系统集成设计等场景。
