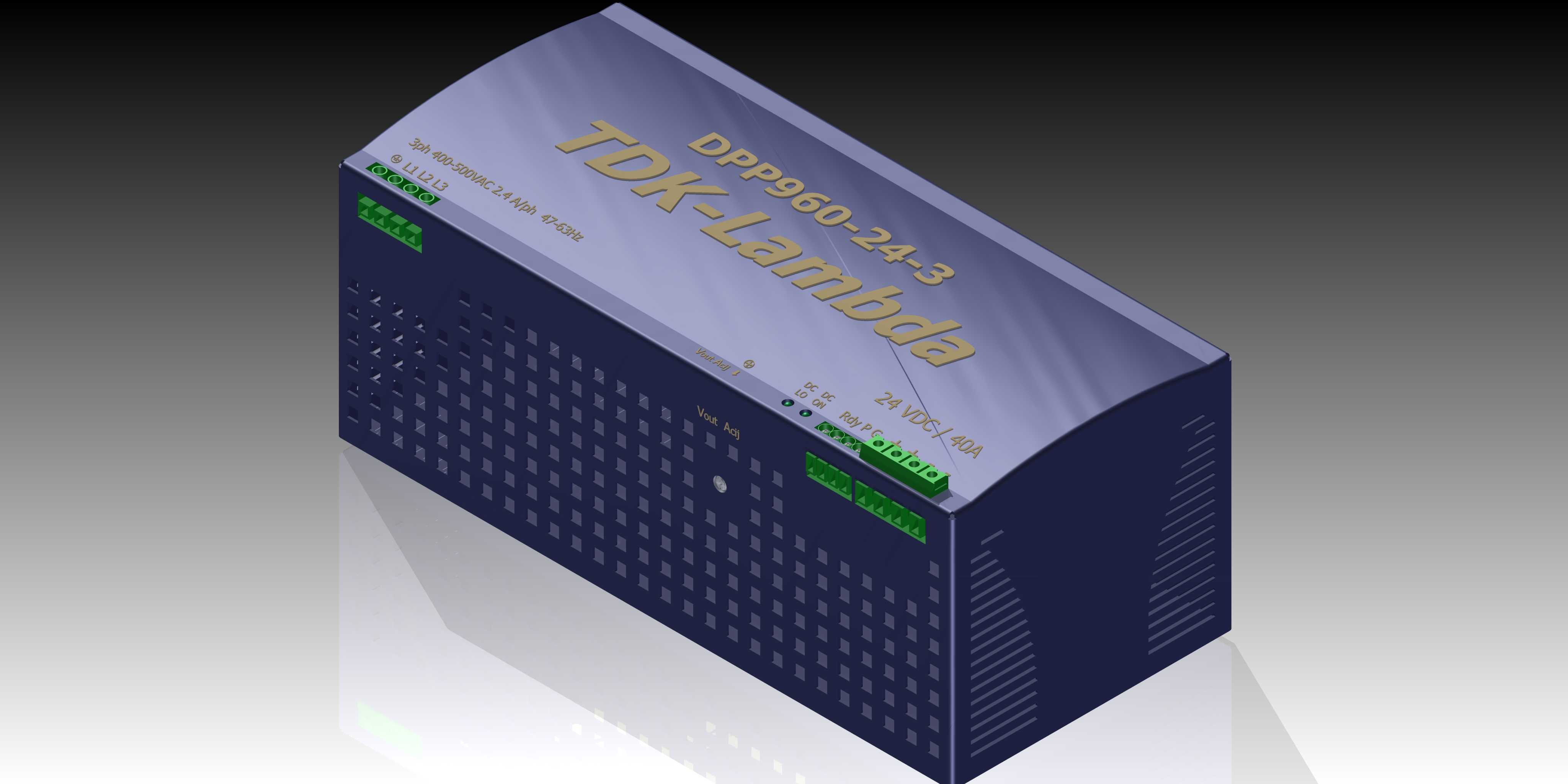

TDK-Lambda导轨式工业开关电源三维结构

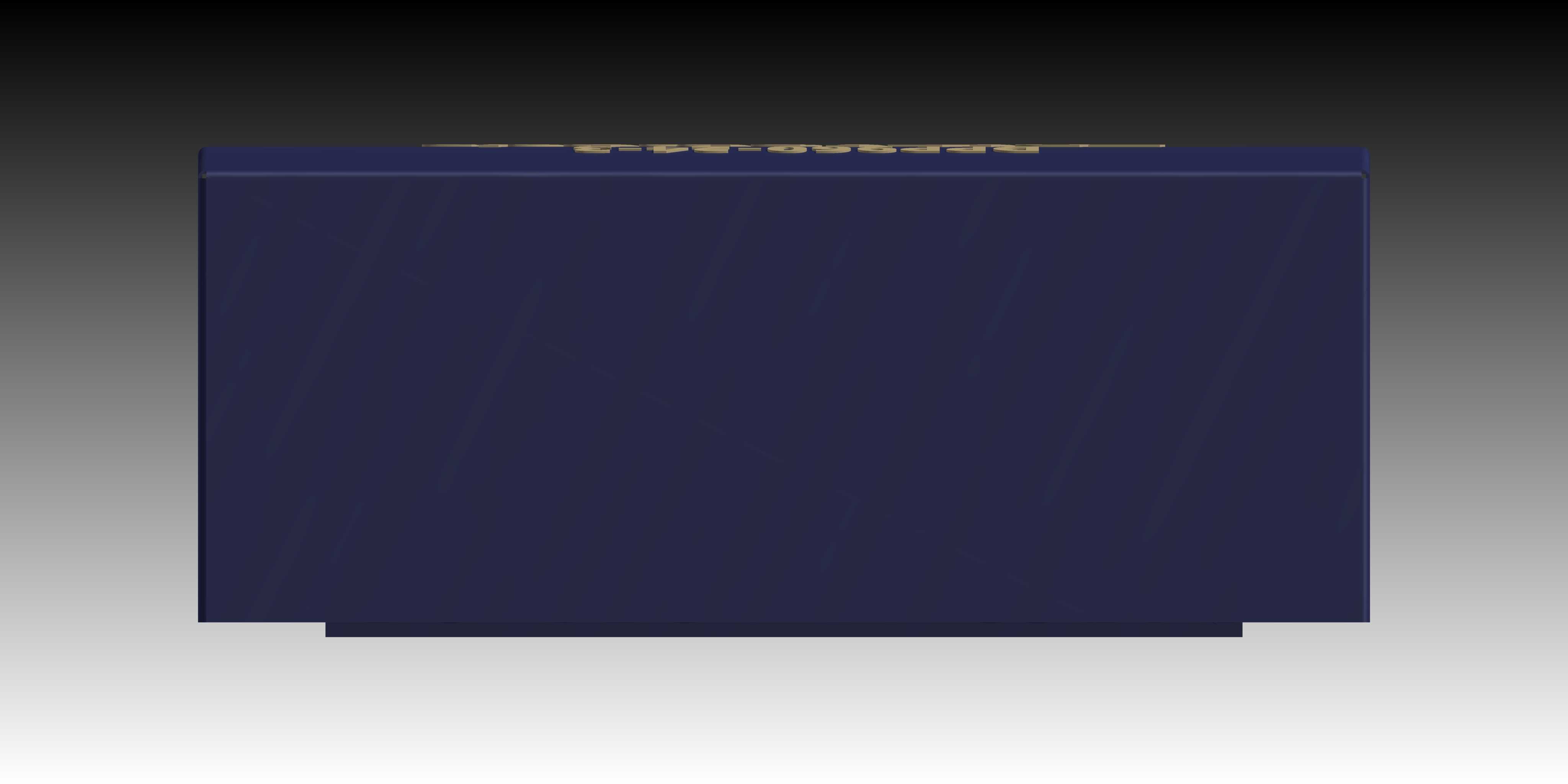

　　这款工业开关电源的三维结构还原，完全围绕现场电气柜内的实际安装需求展开，建模过程中优先考虑了电气设计人员做柜内布局时的核心痛点。从实际应用场景来看，这类电源广泛覆盖工厂自动化产线的控制柜、分布式IO站点、小型设备单机供电、检测仪器内置供电等场景，负责将工频交流电转换为稳定的24V直流输出，给PLC、传感器、中间继电器、小型执行机构等负载提供可靠供电，是工业电气系统里最基础也最核心的供电部件。建模时首先锚定了标准DIN导轨安装的边界尺寸，背部的导轨卡扣结构完全按照通用35mm导轨的适配尺寸做了细节还原，安装时的卡入行程、卡扣的让位间隙都做了对应结构，方便设计人员在做柜内排布时直接核对安装位的空间预留，不会出现和线槽、

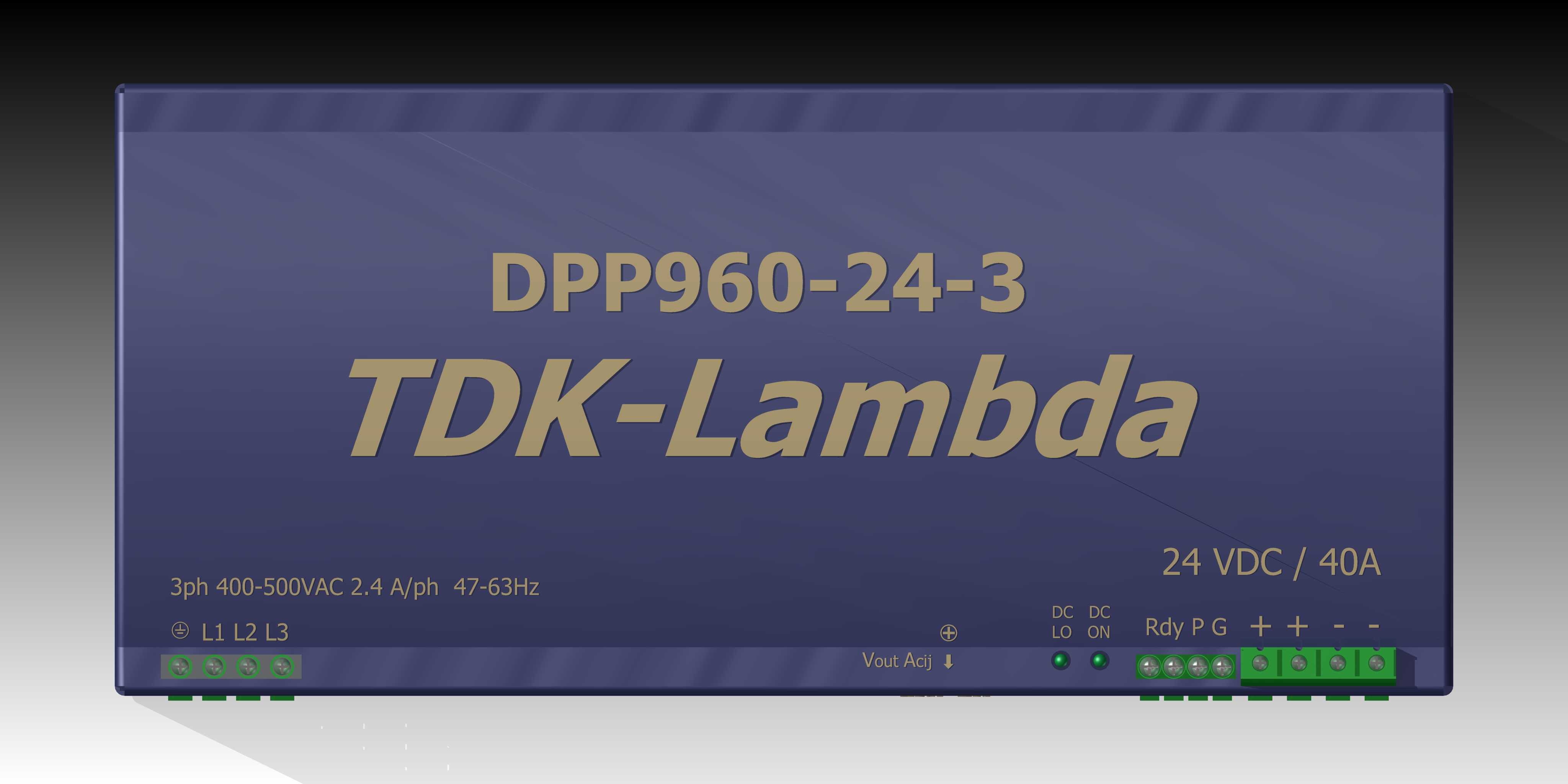

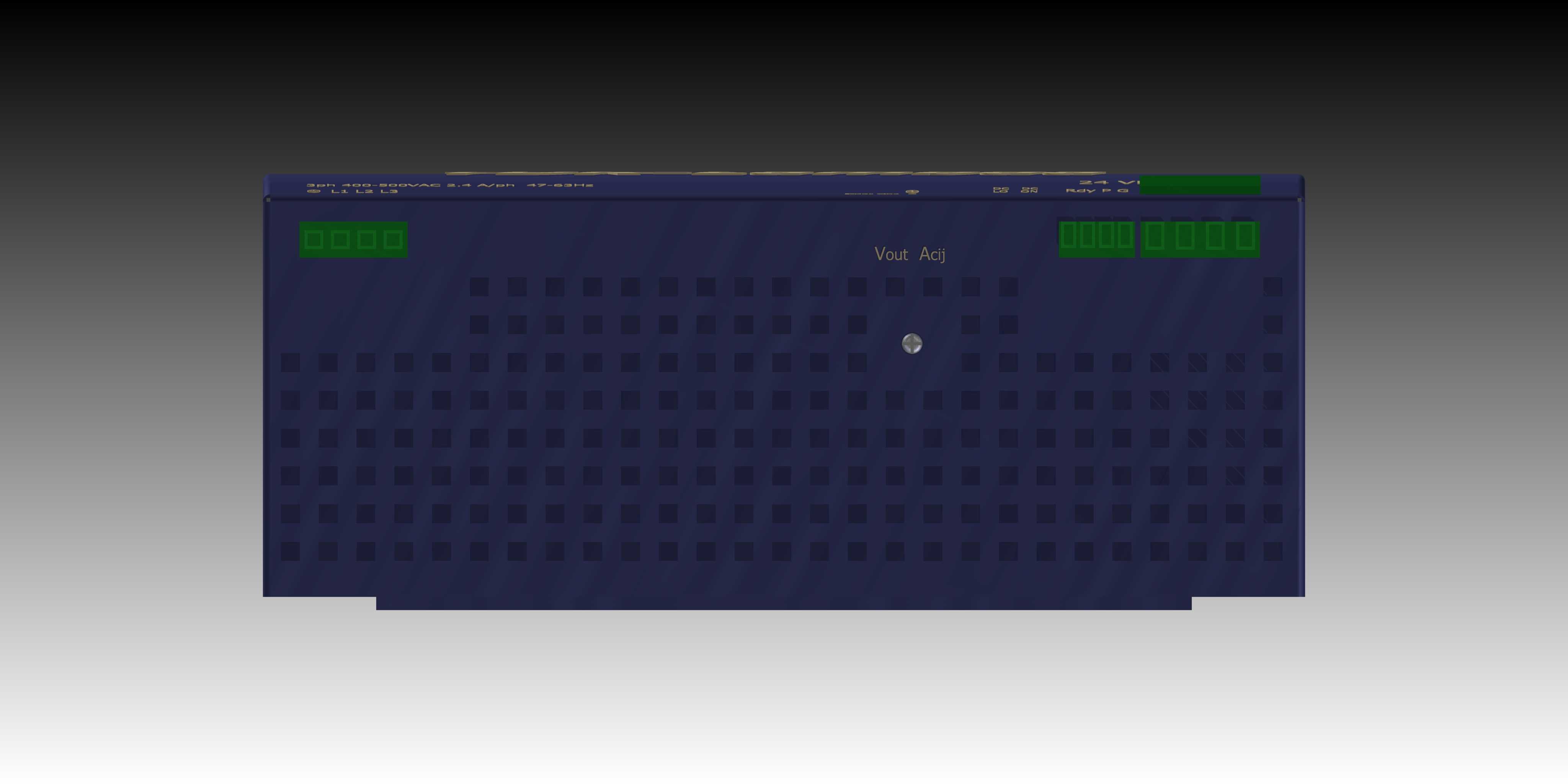

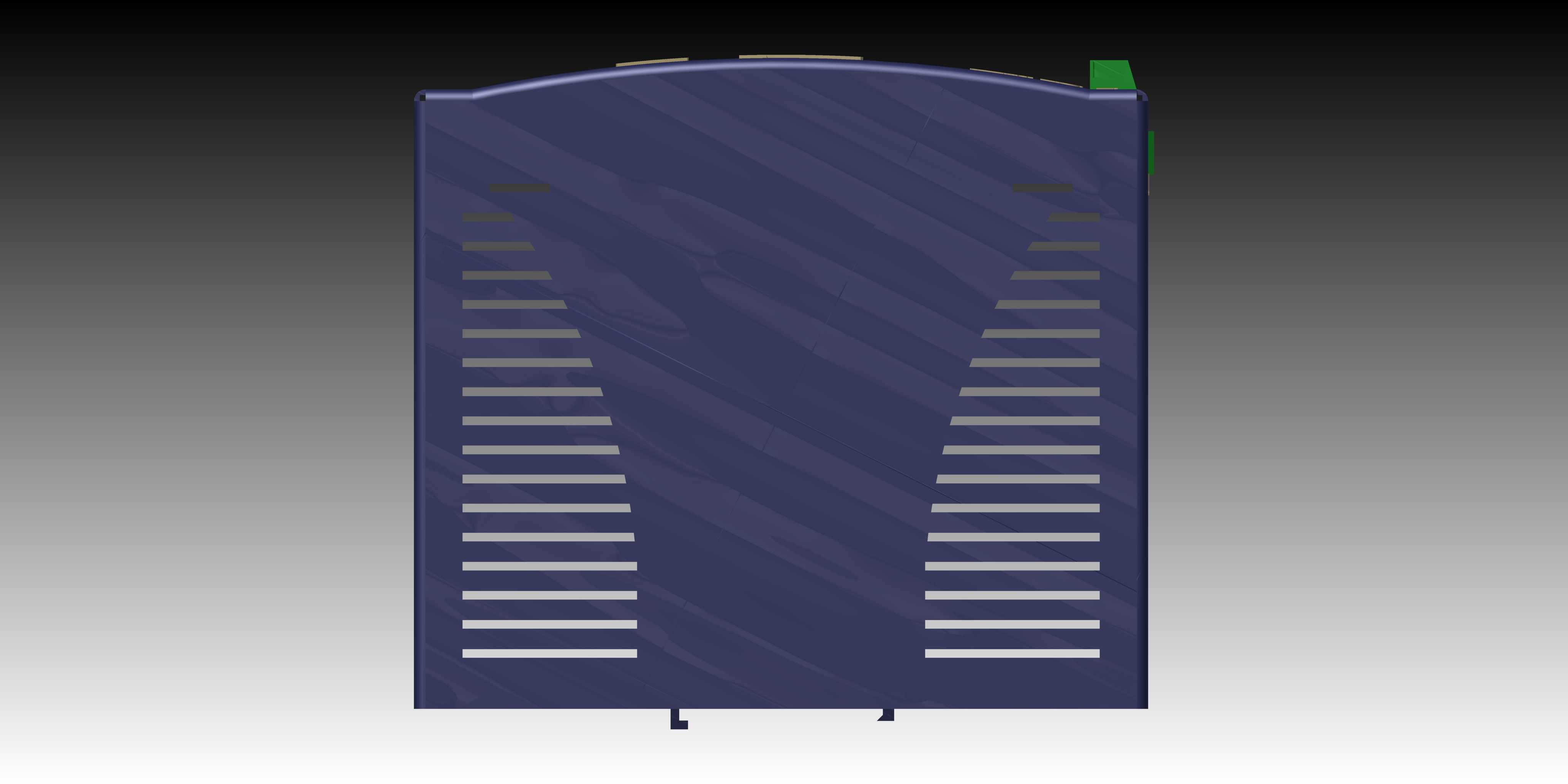

　　相邻端子排干涉的问题。外壳的散热结构是建模时重点还原的部分，侧面的格栅通风孔、顶面的散热开槽都按照实物的开孔比例做了呈现，因为这类大功率直流电源长时间满负载运行时的散热表现直接影响使用寿命，结构设计时开孔的朝向、开孔率都经过热流仿真验证，建模时保留这些细节，能帮助热设计人员在做柜内风道仿真时直接导入模型，不用再二次处理散热结构。正面的接线端子区域做了分层设计，强电输入端子、直流输出端子分别布置在机身下部的不同区域，端子旁的标识位、状态指示灯的安装位都做了精准定位，设计人员在做接线排布时可以直接核对走线的弯曲半径，预留足够的接线操作空间。机身整体的长宽高尺寸严格按照实物的安装边界做了还原，包括机身两侧的安装固定孔位、

　　顶部的标识印刷区域的结构落差都做了对应，不管是做整柜的三维布局校验，还是做设备内部的供电模块安装位设计，都能直接调用这个模型核对空间匹配度，不用反复核对二维样本的尺寸参数。另外建模时也考虑了不同设计场景的使用需求，外壳的圆角过渡、接缝处的卡扣结构都做了简化但保留了核心装配关系，不会因为过多的细碎特征影响大装配体的运行流畅度，同时关键的安装、接线、散热相关的结构细节没有做省略，完全能满足结构设计、电气选型阶段的使用要求。
