AIMTEC品牌AM10E系列直插式电源模块

　　在工业控制板卡、嵌入式测控设备、车载电子单元的电路设计场景中，板载隔离电源模块是保障信号链路稳定、阻断前后级电源串扰的核心元件，本次呈现的这款直插式封装电源模块，是小功率板载供电方案里的常用选型。从实际选型适配角度看，这类模块主要承担低压直流回路的隔离变压功能，可将前端输入的固定直流电压转换为后端电路所需的稳定直流输出，同时实现输入与输出端的电气隔离，避免工业现场的共模干扰、浪涌脉冲串入后级敏感信号电路，在模拟量采集模块、工业通讯网关、小型传感节点的供电回路中应用十分广泛。

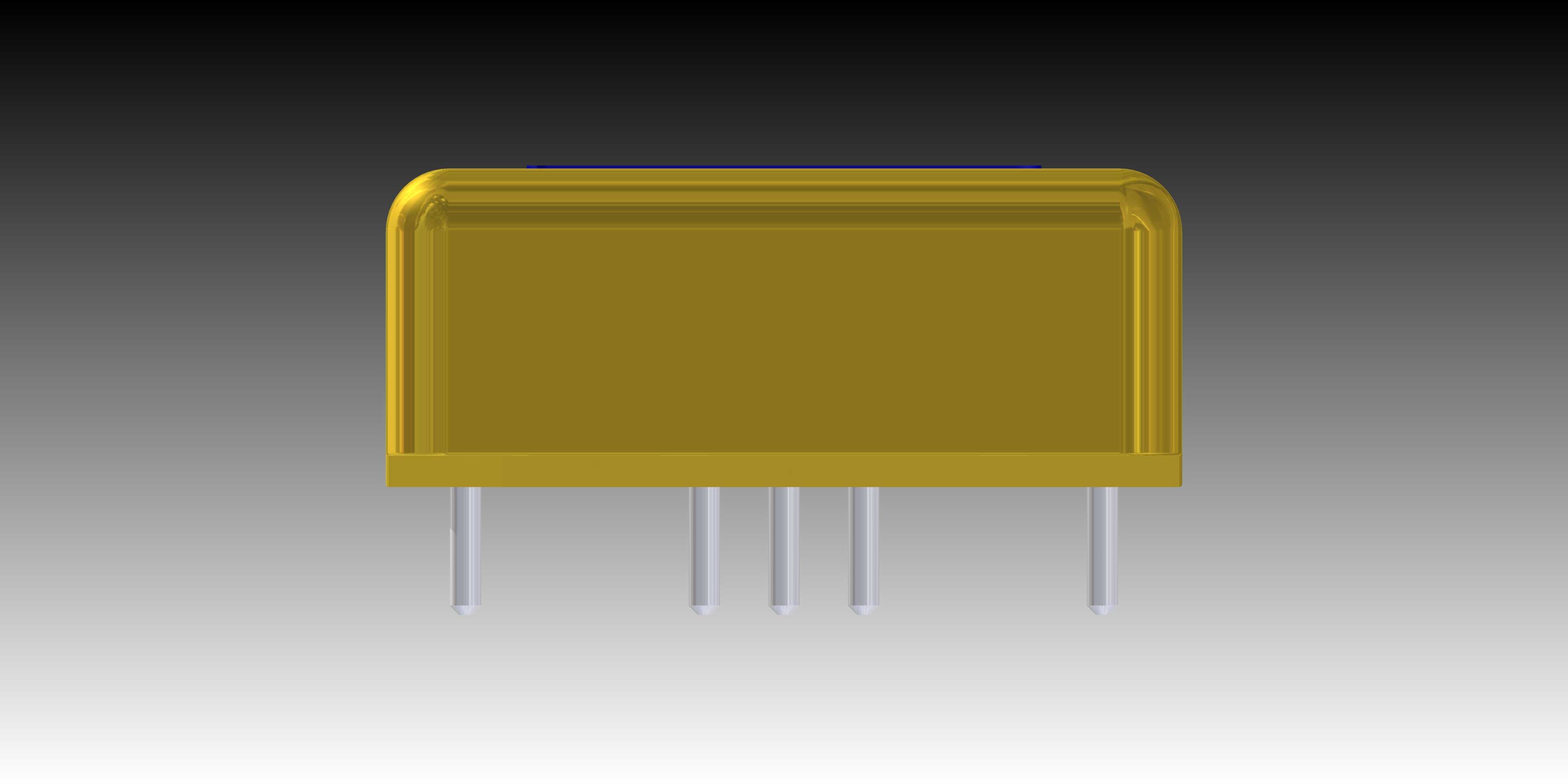

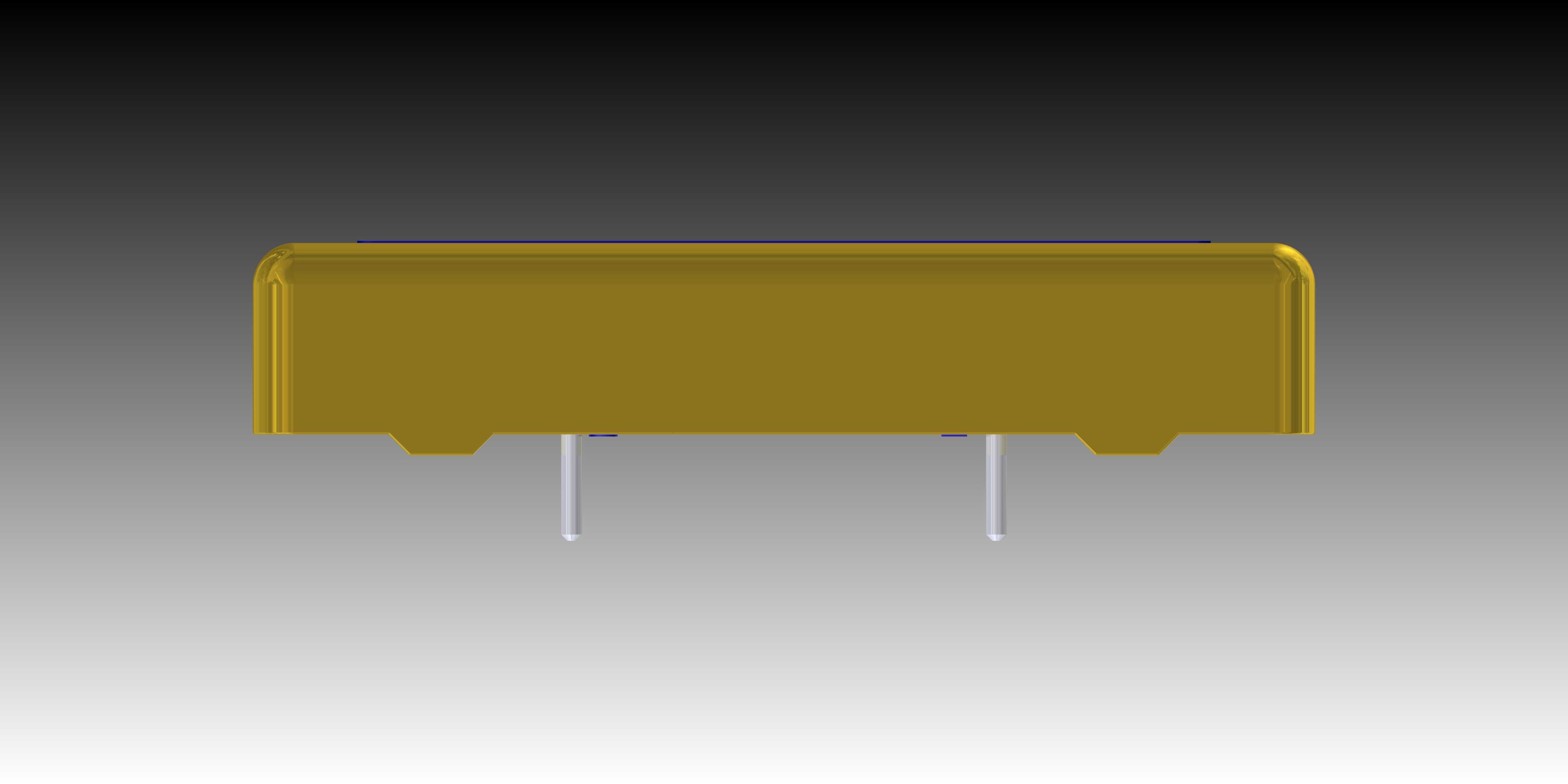

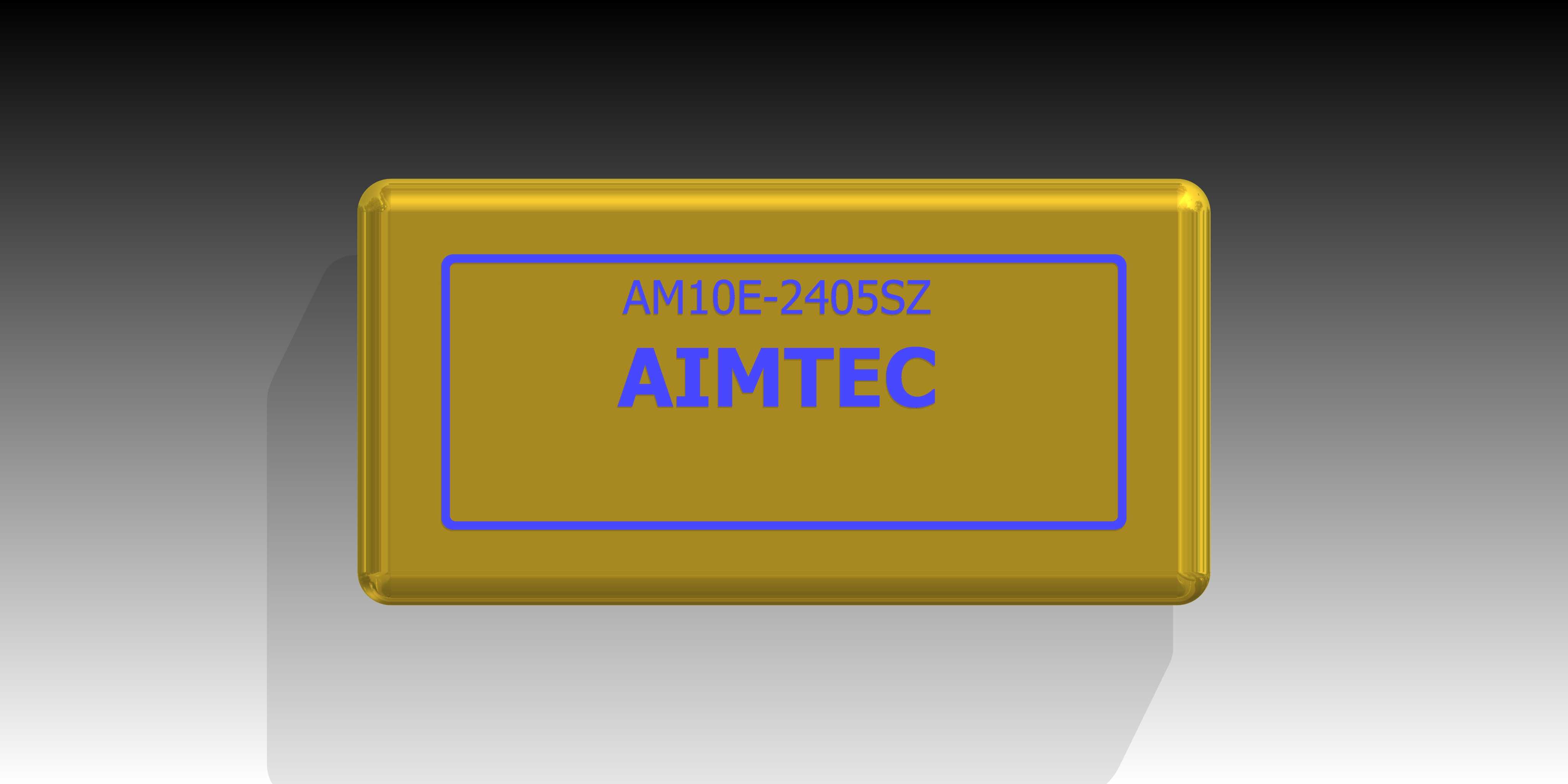

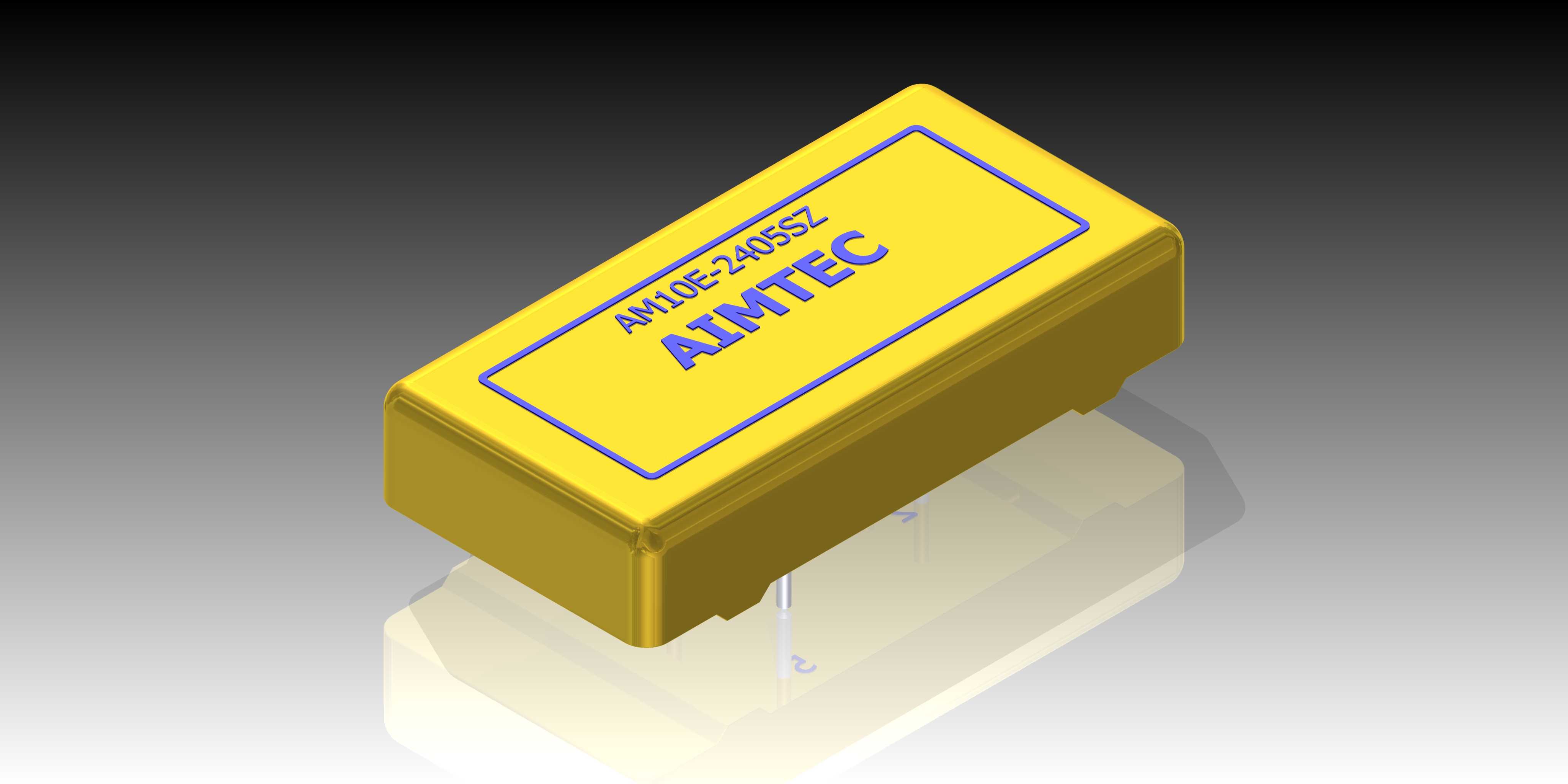

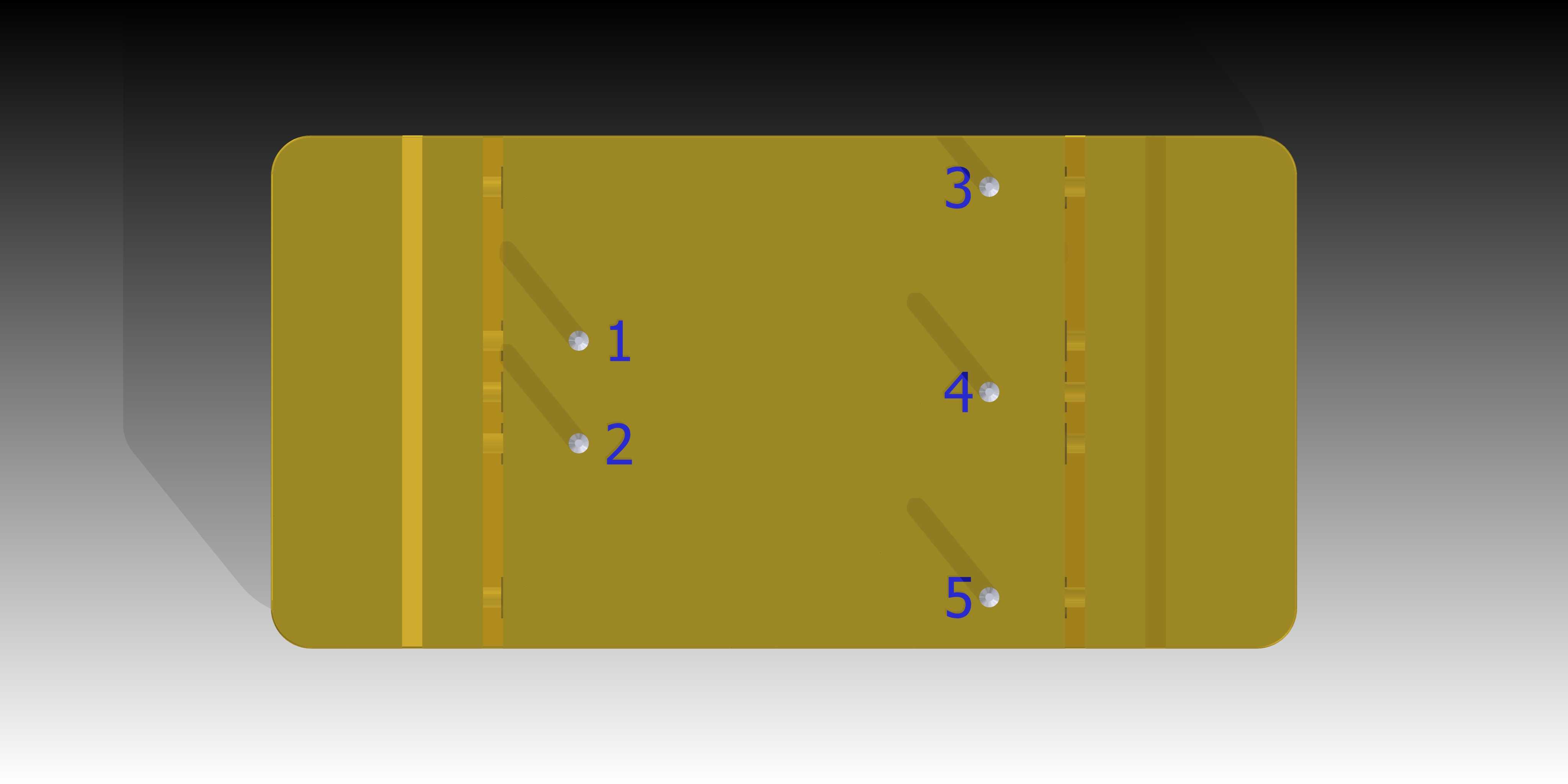

　　从结构设计维度来看，这款模块采用标准的双列直插引脚封装，外壳为阻燃耐高温的工程塑料灌封成型，整体呈规整长方体造型，顶面印有清晰的型号与品牌丝印，方便生产焊接环节的人工目视核对，也能适配SMT回流焊后的补焊工序操作。引脚采用镀锡铜质插针设计，引脚间距符合行业通用的直插元件安装规范，可直接匹配标准面包板、万能板的孔位，也能适配定制PCB板的对应焊盘孔径，安装时无需额外设计固定结构，仅通过引脚焊接即可实现可靠的机械固定与电气连接，大幅降低板卡布局的设计难度。

　　在设计思路上，这类小功率电源模块优先考虑的是板上安装的空间兼容性，整体外形尺寸控制在小体积区间，高度方向不会占用过多板上垂直空间，可适配外壳内部空间紧凑的小型化设备，比如手持工业检测仪、分布式IO模块这类对安装体积有严格限制的场景。模块外壳的全灌封结构，一方面可以提升内部功率元件的抗震性能，适配工业设备运行时的持续振动工况，避免内部焊点受振脱落；另一方面也能提升防潮、防尘性能，在多尘、湿度偏高的工业现场环境中，仍能保障内部电路的绝缘性能稳定。

　　从安装边界来看，设计PCB封装时需要在模块本体周边预留足够的焊接操作空间，引脚伸出长度要匹配波峰焊的工艺要求，避免焊接时连锡、虚焊问题；同时模块周边不宜布置过高的发热元件，防止热量堆积影响模块的转换效率与使用寿命。在实际电路布局中，这类模块通常布置在板卡的电源输入端口附近，缩短输入回路的走线长度，输出端就近布置滤波电容，可进一步提升供电的纹波指标，满足模拟信号采集、高速通讯电路对供电纯净度的要求。
