工业包装机辊组式输送成型机械结构

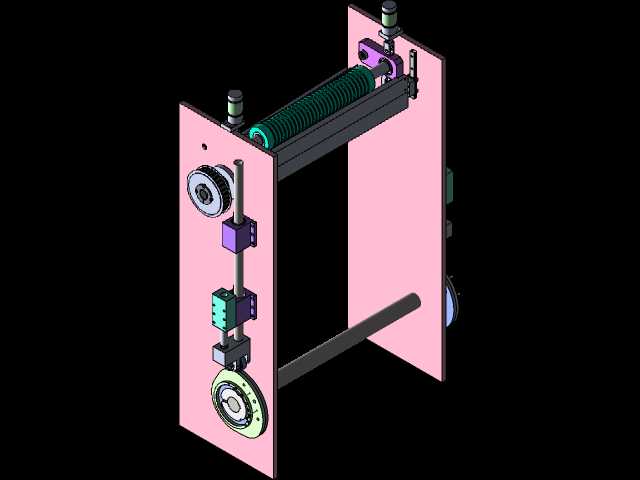

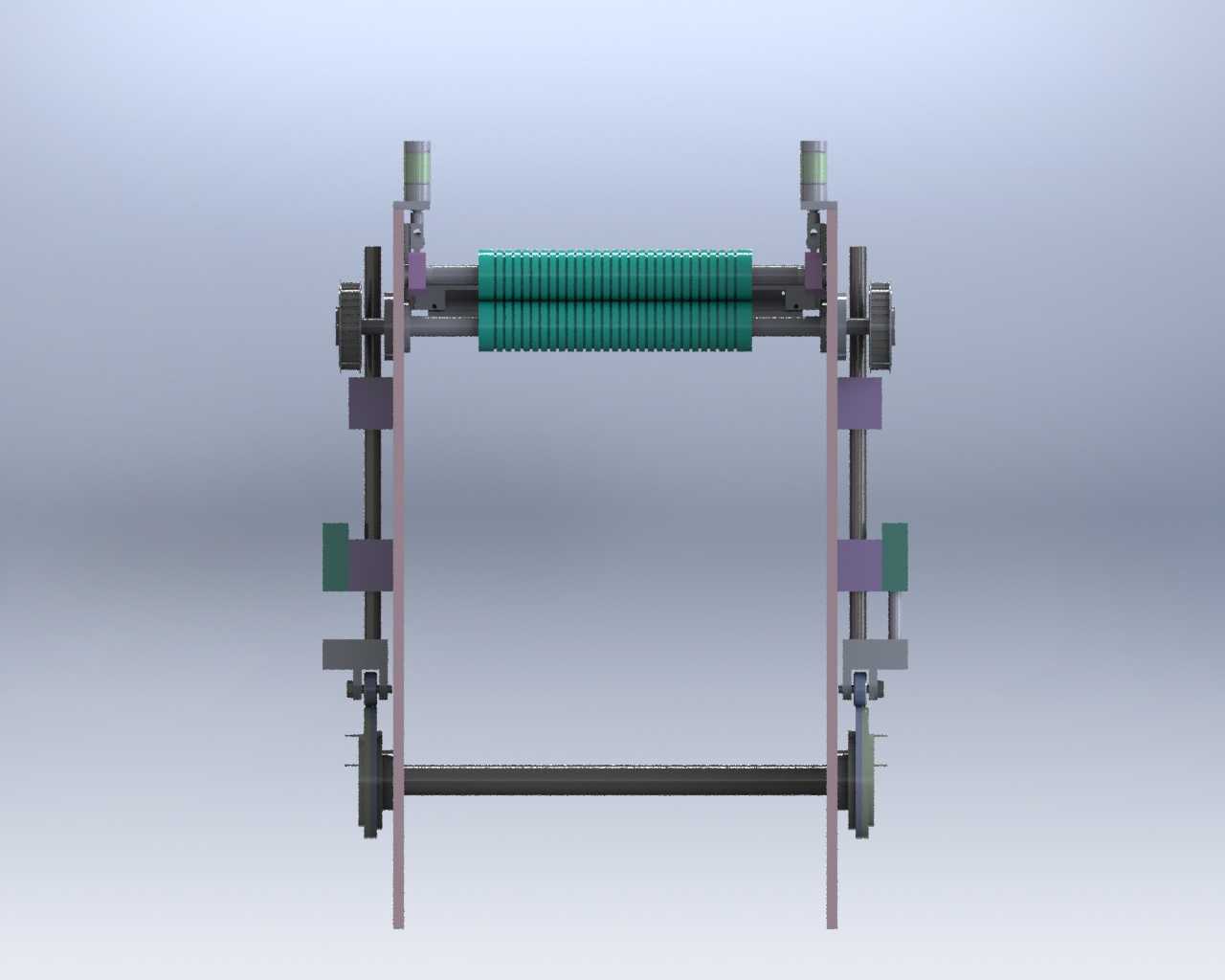

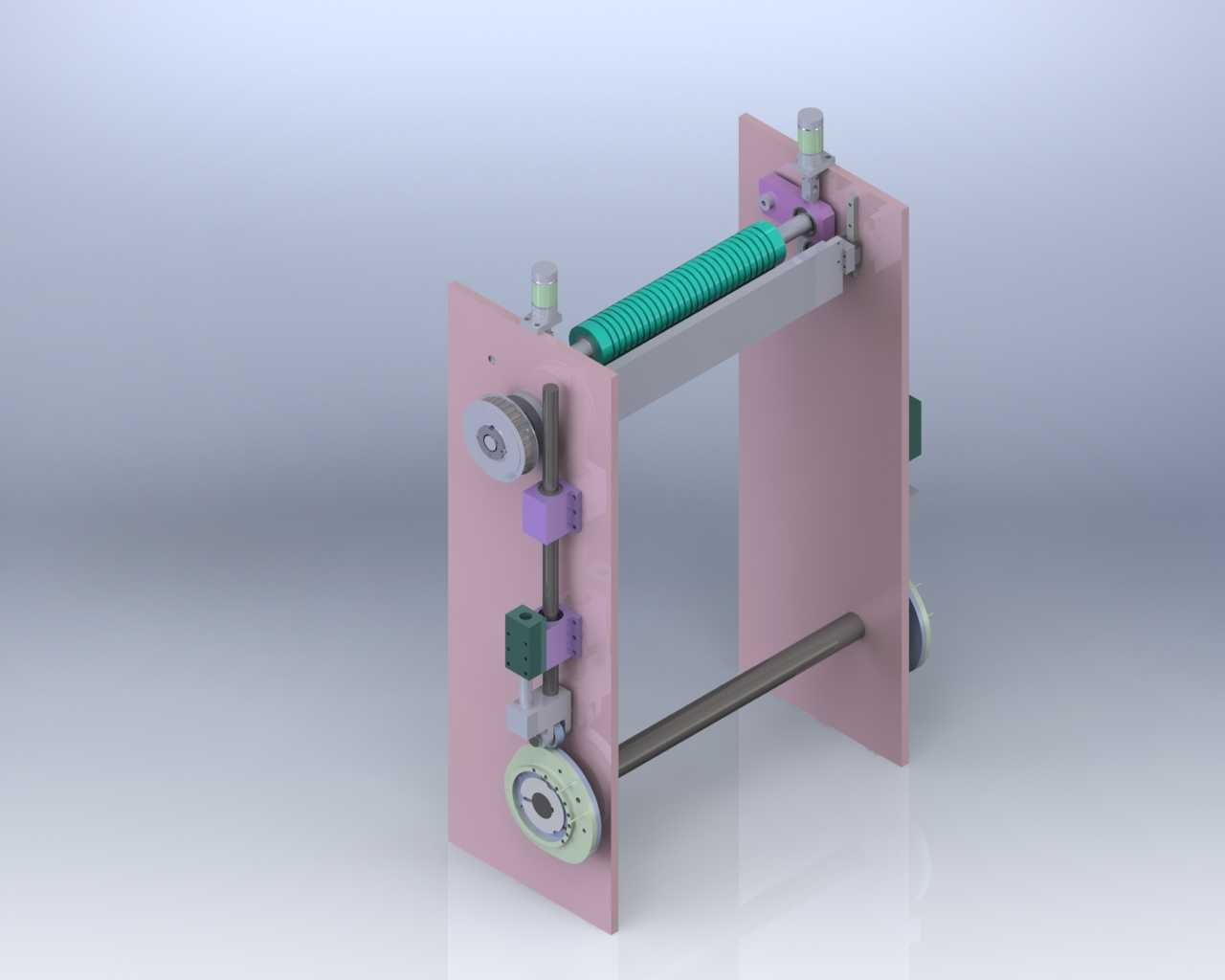

　　这套结构针对软质包装材料的连续化包装工序设计，核心适配食品、日化、医药行业的卷膜类包装作业场景，可完成包装膜的牵引、展平、预成型工序，作为包装机主机的前端核心执行单元，直接衔接放卷机构与封合裁切工位，保障包装膜输送过程的张力稳定与位置精度。整体采用双侧立式板架作为承载主体，两侧立板通过底部横向支撑辊、中部安装基准面形成刚性框架，安装时可直接通过立板上的预设定位孔与包装机主机的墙板锁固，立板间距可根据常用包装膜幅宽做适配调整，常规适配幅宽覆盖300mm至600mm区间，整体纵向安装高度不超过800mm，横向占用空间随适配膜宽调整，不会过度挤占主机内部的其他机构安装空间。上部的绿色辊组为带防滑纹理的牵引展平辊，辊面采用分段式包覆结构，

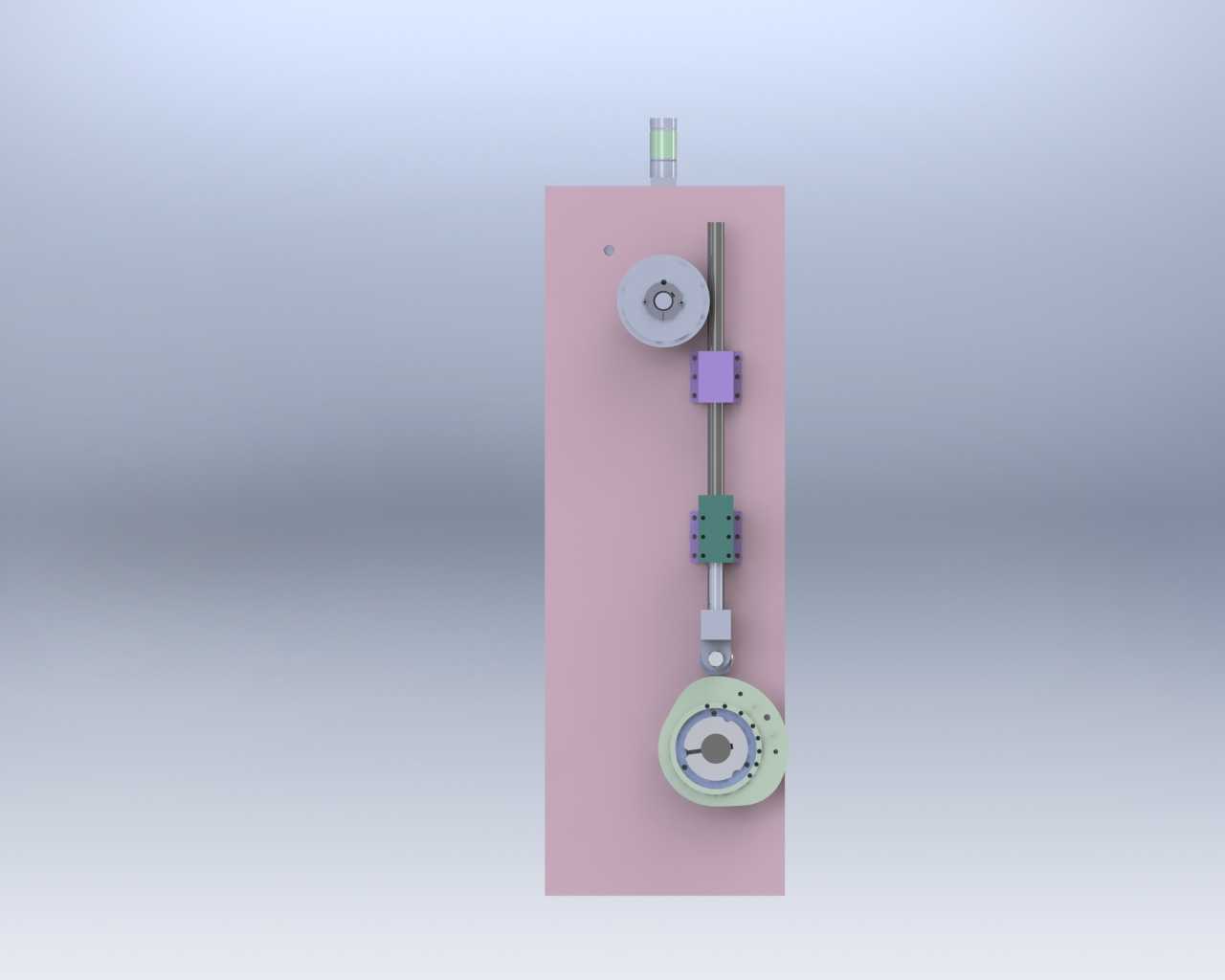

　　既可以增大与包装膜的接触摩擦力避免输送打滑，又能通过辊面的微小弧度将展开的包装膜向两侧舒展，消除膜面褶皱，保障后续封合位置的平整度；辊组两端通过带座轴承固定在立板的可调安装槽内，可根据包装膜厚度与材质调整辊间压紧力，适配PE、复合膜、铝箔膜等多种常用包装材料。两侧立板上集成的传动齿轮组负责将动力同步传递到上下牵引辊，保证上下辊的线速度完全一致，避免膜面因速差出现拉伸变形或堆料问题，传动侧预留的动力输入轴可直接对接主机的主传动输出端，无需额外增设独立驱动单元，简化整机的动力布局。下部的横向支撑辊既作为两侧立板的结构加强件，同时也承担包装膜转向输送的导向作用，膜材从上部牵引辊输出后可沿下辊表面转向进入后续的成型器工位，

　　整个走膜路径的转折处都做了圆角过渡处理，避免尖锐棱边刮伤包装膜表面。设计过程中优先考虑了机构的拆装维护性，所有辊轴都采用端盖固定方式，更换不同纹理的辊体或者维护轴承时，仅需拆卸单侧端盖即可抽出辊轴，无需整体拆解两侧立板；立板上的安装槽都标注了基准刻度，调整辊组位置时可直接参照刻度对位，减少现场调试的对位时间。整套结构的受力点都集中在两侧立板与横向支撑的连接位置，建模时对该区域做了加强筋处理，避免高速运行时立板出现晃动影响输送精度，所有传动部件的外侧都预留了安全防护件的安装位，可加装透明防护罩避免生产过程中异物卷入传动区域。
