螺纹圆柱型电感式接近感应元件三维结构

　　这款螺纹圆柱外形的感应元件，是工业自动化产线里出镜率极高的非接触式检测部件，日常在输送线工位定位、机械手行程限位、工件计数、转速检测这类场景里都能见到它的身影，不需要和被测物体直接接触就能触发信号，不会像机械行程开关那样因为反复碰撞产生磨损，长期运行的稳定性更有保障。

　　从结构设计来看，整体采用M12标准螺纹柱体的经典构型，主体外壳用镀镍黄铜加工而成，表面的外螺纹段搭配两个六角锁紧螺母，安装时可以顺着螺纹调整轴向的探出长度，调整到位后拧紧两侧螺母就能牢牢固定在安装支架或者设备面板的预留孔位上，不需要额外设计复杂的安装座，适配绝大多数设备的标准安装开孔尺寸，安装边界兼容性很强。感应端采用黑色工程材质封盖，内部封装感应线圈与信号处理电路，尾部带航空插接头，接线时不需要拧开壳体内部走线，直接对接对应针脚的连接器就能完成接线，后期维护更换时拔下插头就能拆换，不用重新梳理布线，能大幅缩短现场运维的停机时间。

　　设计过程中优先考虑了工业现场的复杂工况，壳体的密封结构可以抵御常规的切削液飞溅、粉尘侵入，能适配机加工车间、装配产线、物流分拣线等多场景的使用需求。柱体中段的滚花或者六角结构方便安装时用扳手夹持施力，不会因为拧螺母时让整个柱体跟着转动，扯坏内部接线。感应面的平端设计不容易积留切削碎屑、灰尘，避免杂物附着影响感应距离的准确性。

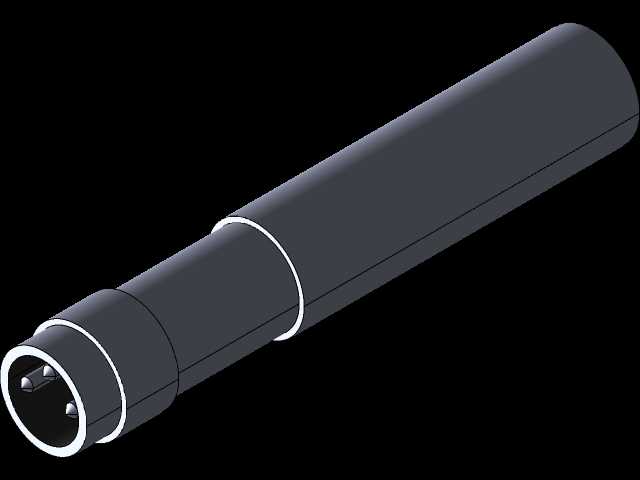

　　建模时还原了所有关键装配特征，螺纹段的牙型、锁紧螺母的对边尺寸、尾部接头的插针位置、感应端的台阶尺寸都和实物一致，结构设计人员做设备布局时，可以直接把这个模型导入装配体，核对安装孔位的预留间隙、感应面和被测工件的安全距离，避免后期装配时出现干涉问题，也能提前确认接线空间是否足够，不用反复打样调整安装位。这类感应元件的检测距离通常在2-4mm区间，建模时也预留了感应区域的示意空间，方便设计人员在做工位布局时，调整元件和被测金属工件的相对位置，保证触发信号的稳定性，不会因为工件运行时的小幅晃动出现漏检、误触发的情况。
