奥迪R8双门跑车曲面结构三维数模

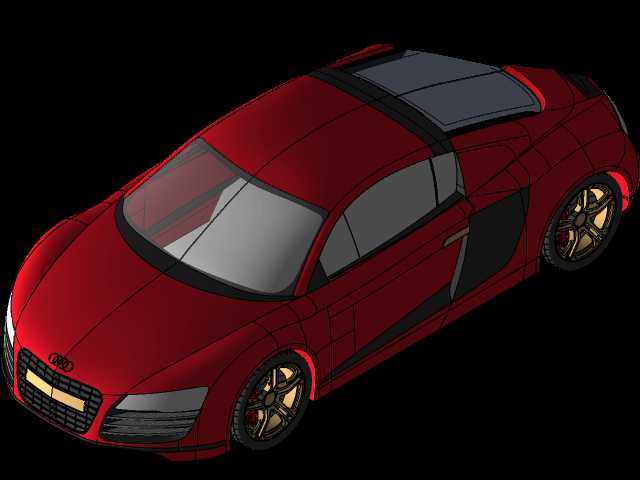

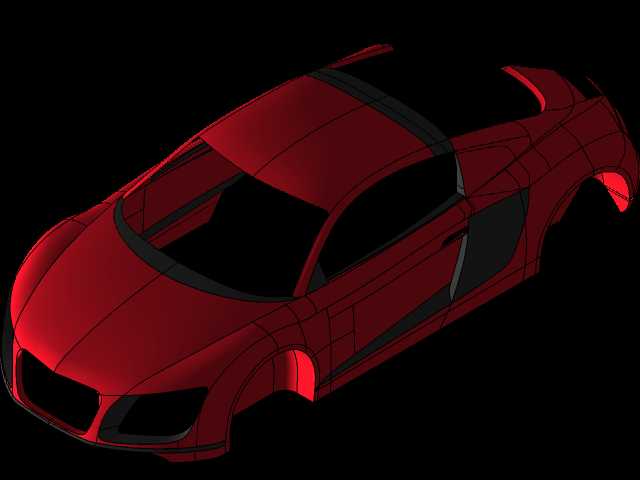

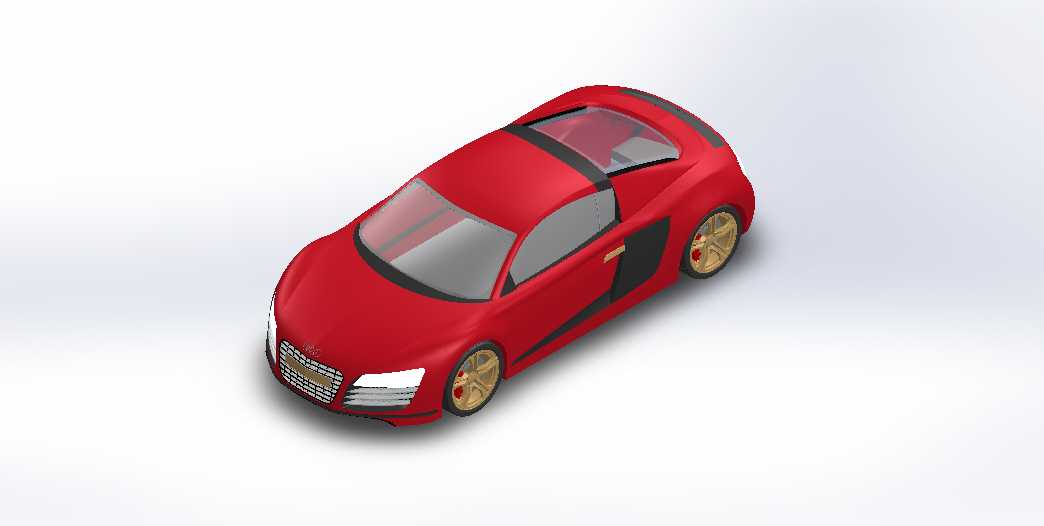

　　该模型还原了奥迪中置引擎双门跑车的整车外观结构，建模过程以曲面构建为核心逻辑，先通过车身侧影、正前正后正交视图提取关键轮廓控制线，确定整车外廓的长宽高边界，其中轴距、轮距、前后悬长度均参考量产车型的实际尺寸比例设定，保证数模的尺寸参考价值。从应用场景来看，这类整车外观数模可用于汽车造型评审阶段的方案展示，也可作为工业设计专业曲面建模教学的实操案例，还能为改装配件设计提供基础的安装边界参考，比如侧裙、尾翼、前铲等外观改装件的设计，都可以依托该数模的曲面数据做贴合度校验，避免出现安装间隙不均、曲面匹配错位的问题。设计过程中优先处理了车身大面的曲率连续性，车头部分的梯形进气格栅轮廓、大灯的不规则曲面造型、引擎盖的筋线走势都做了逐面拟合，

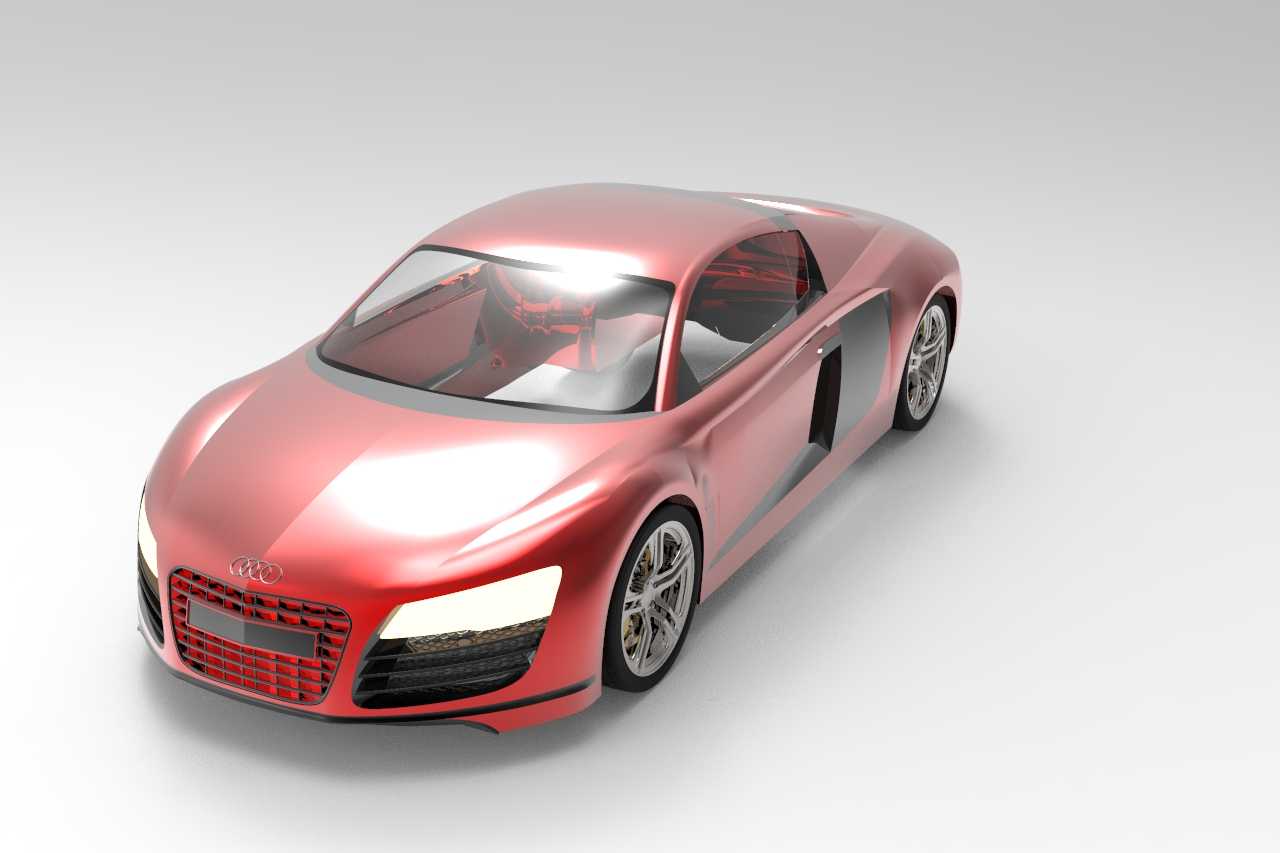

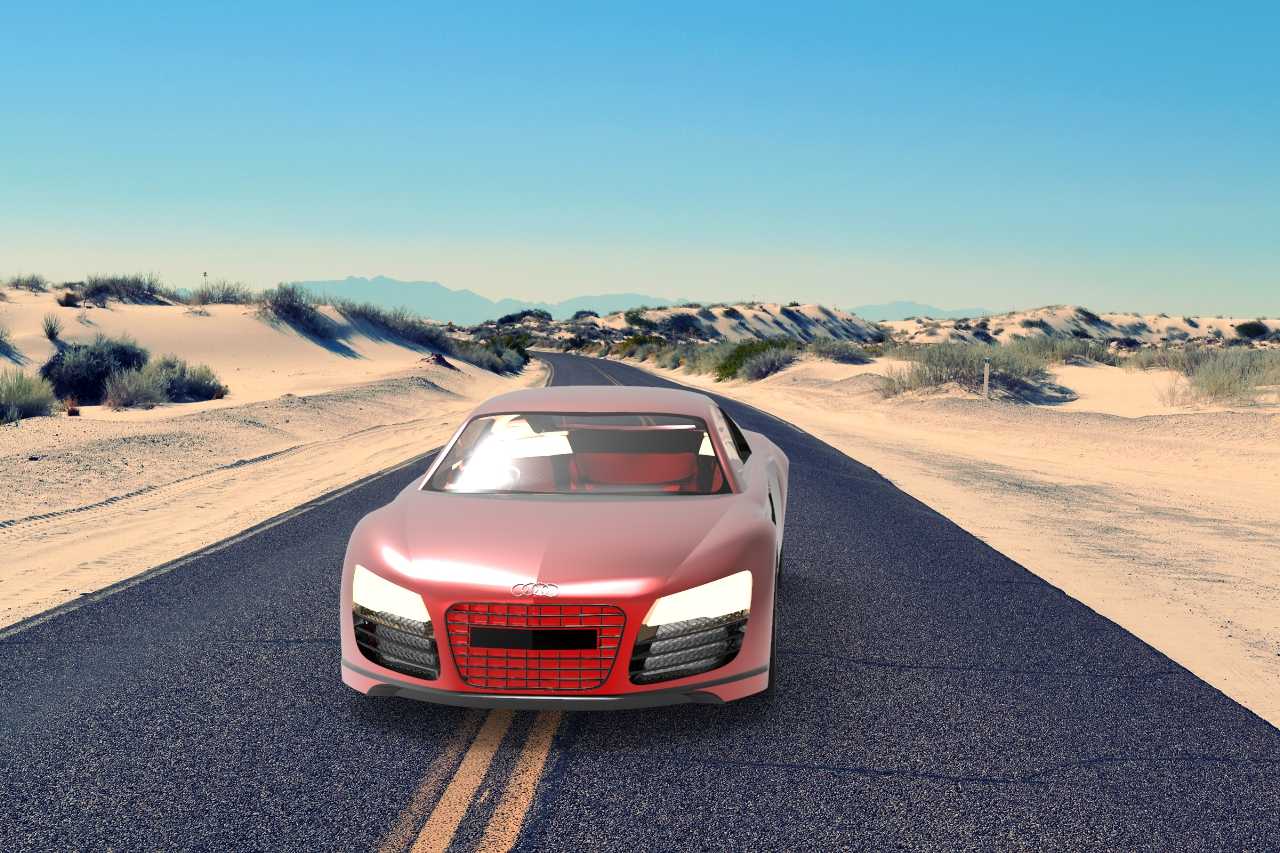

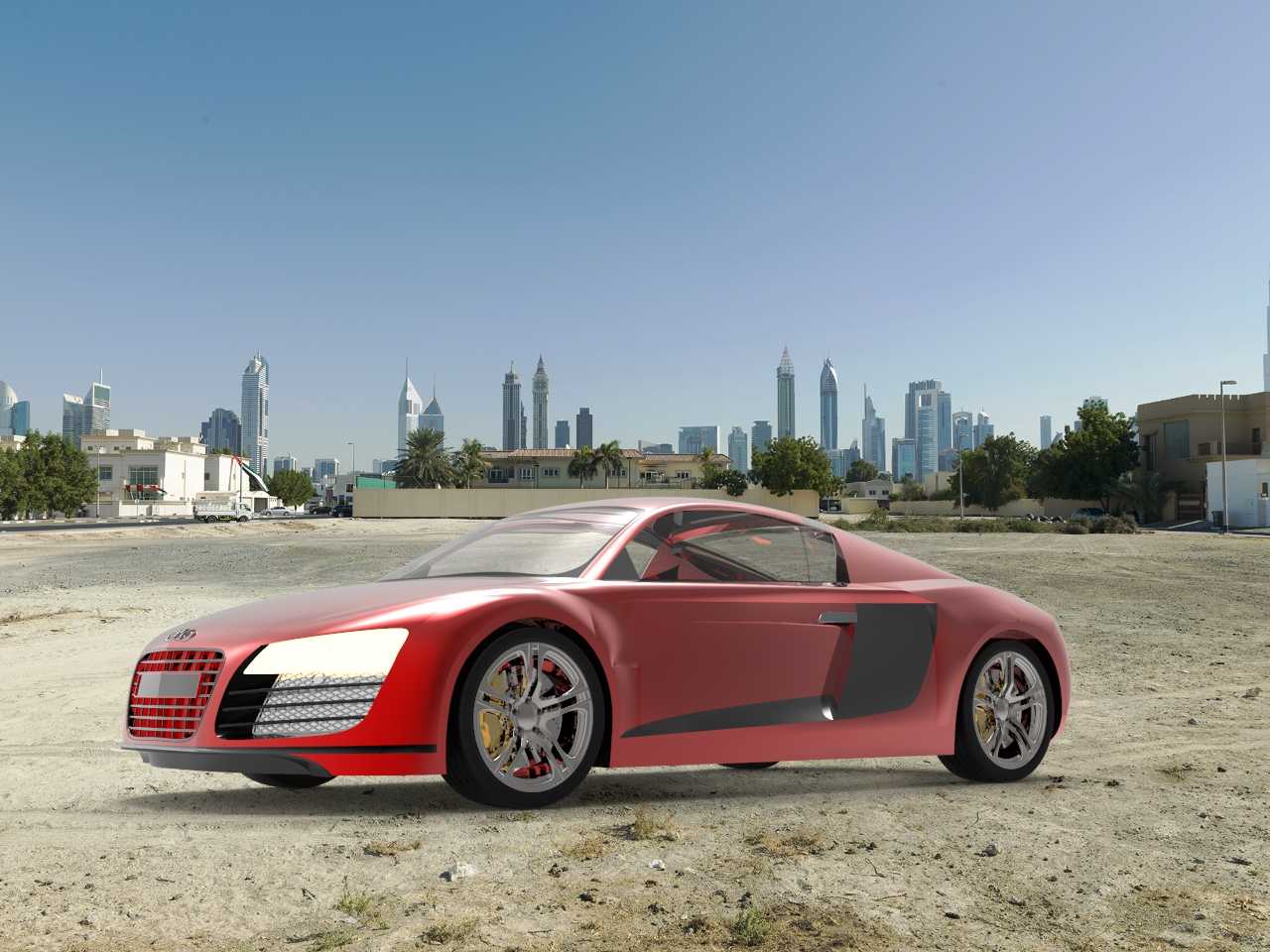

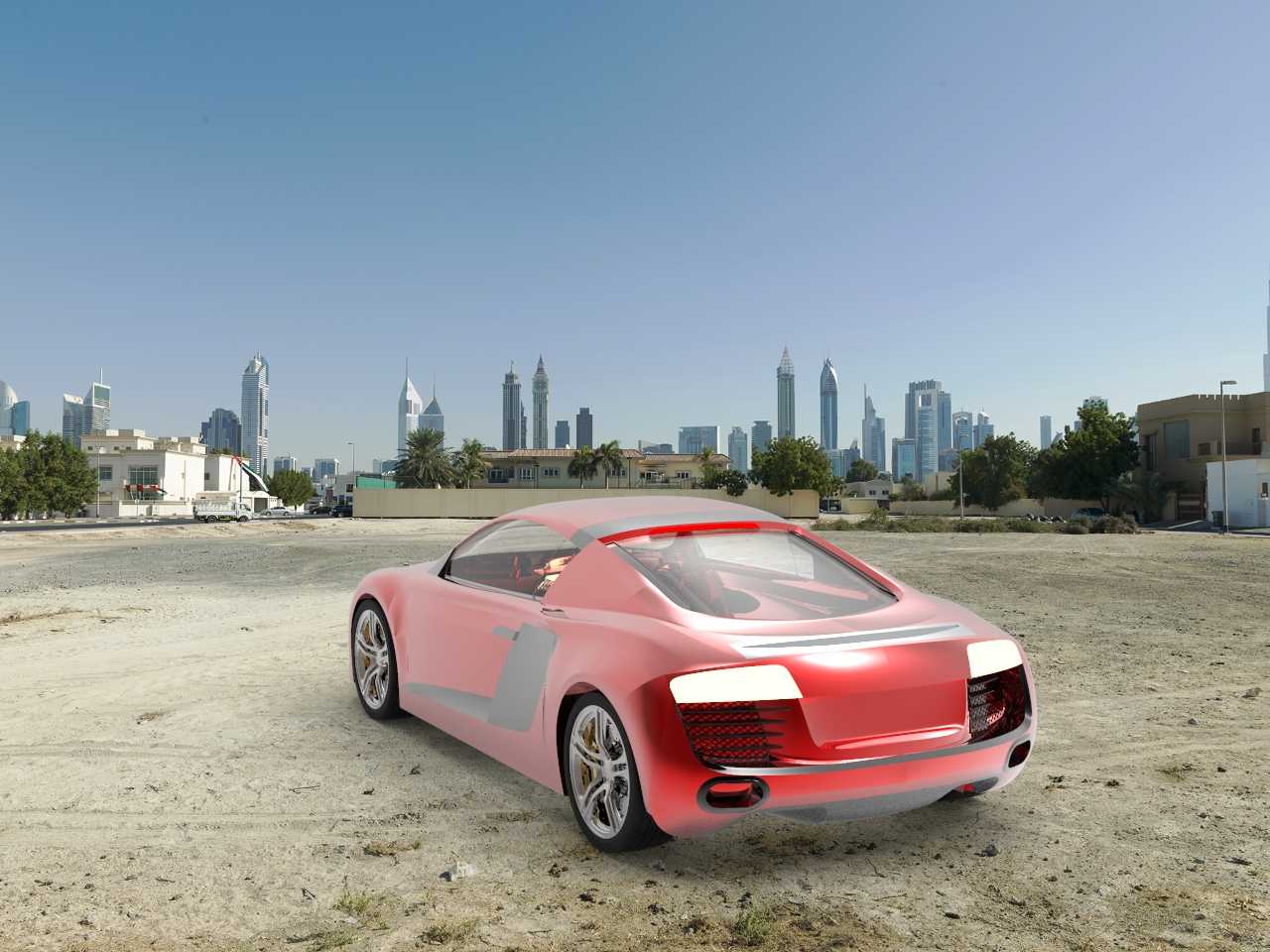

　　保证光影反射效果和实车一致；侧面的侧进气口是造型难点，需要兼顾曲面流畅度和进气口的凹陷深度，建模时通过多组交叉控制线调整曲面的G2连续性，避免出现曲面褶皱、光影断层的问题；车门部分的曲面和侧围、翼子板的衔接处做了分缝处理，预留了实际生产中钣金件的装配间隙边界，轮拱位置的曲面弧度匹配轮胎的外廓尺寸，保证转向时轮胎不会和轮拱发生运动干涉。整车的玻璃曲面按照实车的倾斜角度构建，前挡风玻璃的弧度、侧窗的收窄走势都和实车比例一致，后视镜的安装位置、外廓造型也贴合车门曲面的走势，没有出现悬浮错位的问题。渲染阶段对车身金属漆的材质参数做了调试，还原了金属漆面在不同光照角度下的反光效果，车窗玻璃的半透明材质、轮胎的橡胶质感、

　　轮毂的金属拉丝质感都做了对应设置，能够直观呈现整车的外观视觉效果。对于结构设计从业者来说，这类曲面建模的思路可以迁移到各类具有复杂外观曲面的产品设计中，比如消费电子外壳、特种车辆驾驶室覆盖件等，核心都是通过控制线控制大面曲率，再逐步处理局部细节，保证整体曲面的光顺性，同时兼顾各部件之间的安装间隙与运动边界，避免出现设计阶段的尺寸冲突问题。
