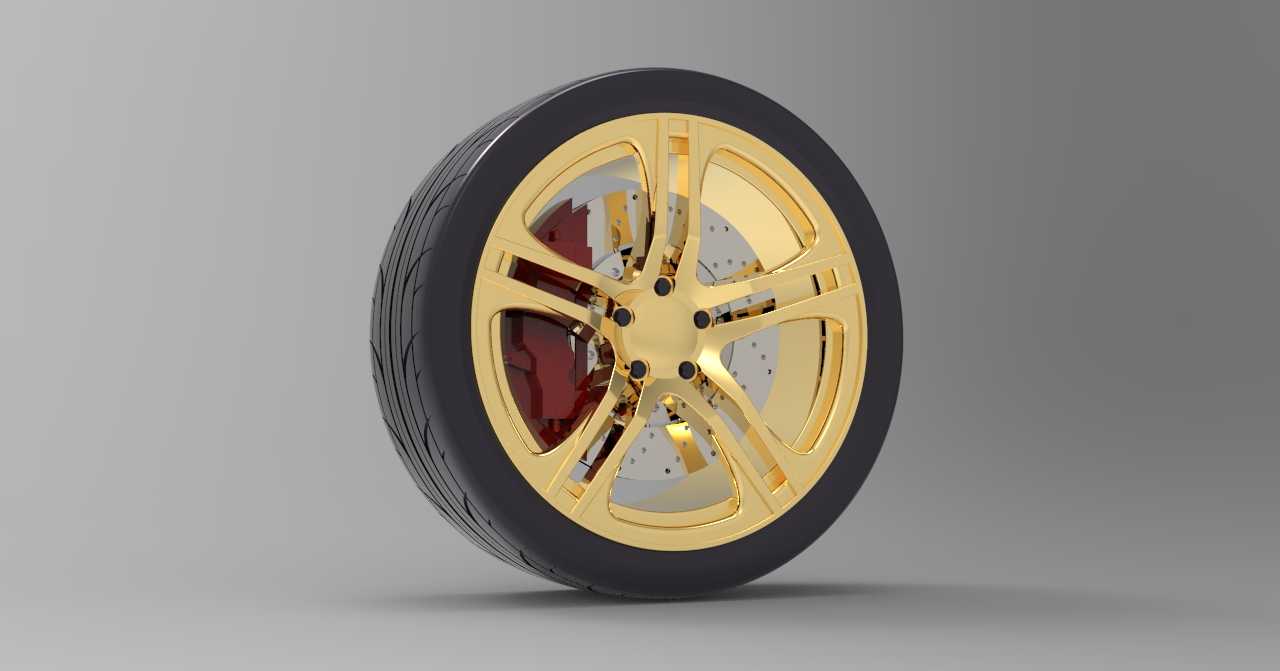

跑车配套合金车轮带制动总成结构设计

　　这套车轮总成结构面向高性能乘用跑车的底盘行走系统开发，整合了轮辋、低滚阻运动轮胎、通风盘式制动器三个核心功能模块，可直接匹配跑车前桥转向节、后桥轮毂单元的安装接口，适配大马力后驱及四驱车型的行走与制动需求。在日常道路行驶场景中，该总成承担整车垂直载荷传递、路面冲击缓冲、制动力矩输出的核心作用，轮辋采用多辐条镂空式合金结构设计，在保证辐条抗弯、抗扭强度满足高速过弯侧向载荷要求的前提下，尽可能削减非簧载质量，降低悬架系统的动态响应负担，同时镂空结构可为内侧的制动盘预留充足的通风散热通道，避免连续高强度制动后出现热衰减现象。设计过程中优先匹配轮胎与轮辋的安装贴合边界，轮辋胎圈座的直径、锥度严格对应运动型扁平轮胎的装配尺寸，

　　保证高速行驶时轮胎与轮辋不出现相对滑移，轮辋中心的定位孔采用台阶式结构，与轮毂轴头的定位止口过盈配合，搭配周向均布的螺栓孔位，可实现与轮毂轴承单元的同轴定位，安装后端面的平面度公差控制在0.05mm以内，避免高速转动时出现车轮端面跳动引发的方向盘抖动问题。内侧集成的盘式制动器采用通风式制动盘结构，制动盘与轮辋通过螺栓刚性连接，随车轮同步转动，制动卡钳的安装支座预留了对应转向节的安装孔位，可直接适配对置活塞式高性能制动卡钳，制动盘内部的通风道沿径向呈流线型分布，车轮转动时可带动空气流经通风道带走制动摩擦产生的热量，保证连续制动工况下的摩擦系数稳定性。轮胎部分采用低扁平比运动轮胎设计，胎侧刚度经过针对性匹配，

　　可在过弯时提供足够的侧向支撑，减少胎侧形变带来的转向滞后，胎面花纹块的刚度分布兼顾干地抓地力与日常行驶的排水需求，轮辋边缘的凸峰结构可防止轮胎在低气压状态下出现脱圈风险。整套结构的安装边界充分考虑了跑车悬架的跳动行程，轮辋的偏距设计预留了足够的避空间隙，不会在悬架上下跳动、转向达到最大角度时与减震器、翼子板内衬发生运动干涉，辐条的造型在满足结构强度的同时，可引导气流流向制动系统，进一步提升散热效率，合金材质的轮辋表面采用高光镀铬处理，在满足外观质感需求的同时，表面致密镀层可抵御日常行驶中的泥水腐蚀，延长部件使用寿命。
