三孔式连杆连接构件结构设计

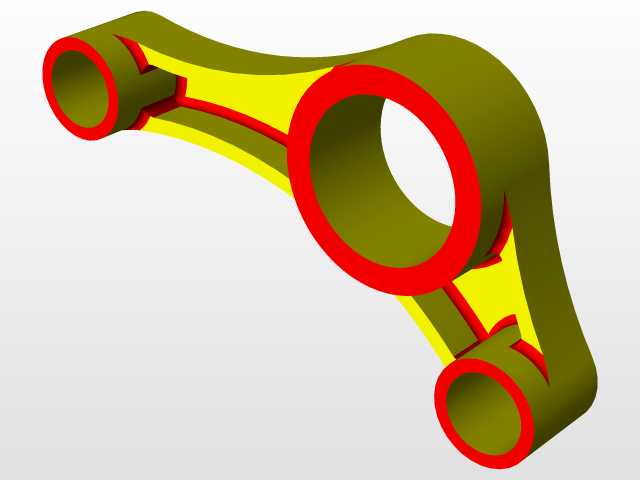

　　这类三孔式连接构件在中小功率传动链路、轻工自动化输送线、小型内燃机配气机构以及农用机械的操纵联动结构中应用十分广泛，核心作用是在三个存在相对摆角的传动节点之间传递往复作用力，同时抵消传动过程中产生的侧向弯矩，避免相邻轴承受偏载磨损。从结构设计逻辑来看，三个带环形衬套安装位的孔位并非等径设计，其中大尺寸孔位用于对接动力输入侧的固定铰接轴，通常会配套压装铜基衬套或者滚针轴承，承担主要的载荷传递，两个小尺寸孔位分别对接执行端和辅助支撑端的铰接销轴，孔位之间的连接臂采用变截面弧形过渡设计，既能够在臂身中部预留足够的减重空腔，又能通过筋位布局优化应力传递路径，避免在交变载荷下出现应力集中导致的臂身断裂。

　　设计过程中首先要确定三个孔位的中心距参数，这一尺寸直接决定了构件的摆动行程范围，需要匹配整套传动机构的动程要求，孔位的同轴度公差需要控制在0.02mm以内，避免安装后出现销轴卡滞、传动卡顿的问题；臂身的厚度尺寸需要根据额定传递扭矩核算，在保证抗弯截面模量满足载荷要求的前提下，通过中部挖空的结构降低整体自重，减少传动过程中的惯性损耗。安装边界方面，三个孔位的端面都设计有衬套压装的定位台阶，安装时需要保证铰接轴的轴向定位卡簧槽与构件端面预留足够的间隙，避免摆动过程中构件与相邻的机架结构发生运动干涉，臂身的外轮廓做了圆弧倒角处理，既能够减少热处理过程中的应力集中点，也能避免安装调试过程中尖锐棱边划伤操作人员。

　　这类构件的材质通常选用40Cr调质处理，表面做发黑防锈处理，孔位内壁需要做精镗加工保证表面粗糙度满足衬套压装要求，在长期往复摆动的工况下，连接臂的筋位布局能够将载荷均匀分散到三个孔位的支撑区域，相比等截面直臂结构，抗疲劳寿命能够提升40%左右，同时整体重量更轻，适配高速往复运动的工况需求。
