柱式引线型振动检测传感元件结构设计

　　在工业设备状态监测体系里，这类柱式振动传感元件是旋转类设备、往复运动机构故障预判的核心感知部件，常被部署在电机轴承位、泵体壳体、减速机输出端、风机主轴座等位置，用来实时捕捉设备运行过程中产生的振动幅值、频率特征，通过捕捉异常振动信号提前预警轴承磨损、转子不对中、紧固件松动、动平衡失效等潜在故障，避免非计划停机带来的生产损失。从结构设计逻辑来看，主体采用圆柱式金属外壳，一方面是为了适配工业现场常见的螺纹安装孔位，圆柱外形在圆周方向无安装定向要求，现场装配时不需要额外调整角度，只要保证端面与被测安装面紧密贴合即可，能大幅降低现场安装的调试难度；另一方面金属外壳可以形成连续的电磁屏蔽层，隔绝工业现场变频器、伺服驱动器、

　　大功率电机产生的电磁干扰，保证内部敏感芯体输出的振动信号稳定可靠，不会出现信号漂移、杂波干扰导致的误报警问题。侧面引出的引线采用侧向出线设计，相比尾部出线的结构，这种设计能有效压缩轴向安装空间，在安装空间局促的设备腔体内，不需要预留尾部引线的弯折半径，安装边界更灵活，引线根部做了应力释放结构，避免设备长期振动过程中引线根部反复弯折出现线芯断裂的问题，适配长期高频振动的工作场景。从安装边界来看，圆柱主体的外径尺寸适配工业领域通用的M8、M10安装螺孔规格，轴向长度控制在合理范围，既保证内部敏感芯体有足够的安装空间，又不会因为长度过长导致安装后与周边运动部件发生干涉；外壳端面设计为平整贴合面，

　　安装时只需要在被测设备表面加工出对应的平整安装面，涂抹少量导热硅脂或者紧固胶，通过侧面的安装螺母锁紧即可，不需要额外设计复杂的安装支架，能适配绝大多数工业设备的加装改造需求。在功能实现层面，这类传感元件的内部敏感芯体紧贴外壳端面安装，能直接传递被测面的振动信号，减少中间结构带来的信号衰减，保证振动信号采集的灵敏度，可覆盖常见工业设备0-10kHz的振动频率检测范围，满足从低速重载设备到高速旋转设备的监测需求。设计过程中还考虑了工业现场的复杂工况，外壳采用一体化金属加工成型，接缝处做密封处理，可适配多粉尘、少量油污的工业现场环境，不需要额外加装防护外壳就能长期稳定工作；引线采用耐油、耐弯折的工业级线缆，可耐受现场常见的矿物油、

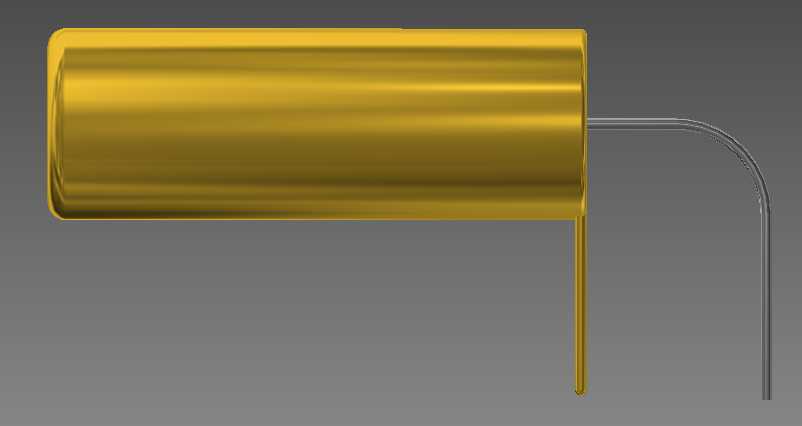

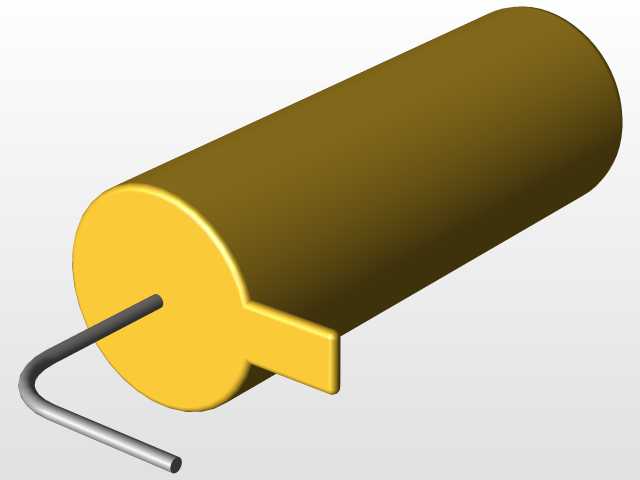

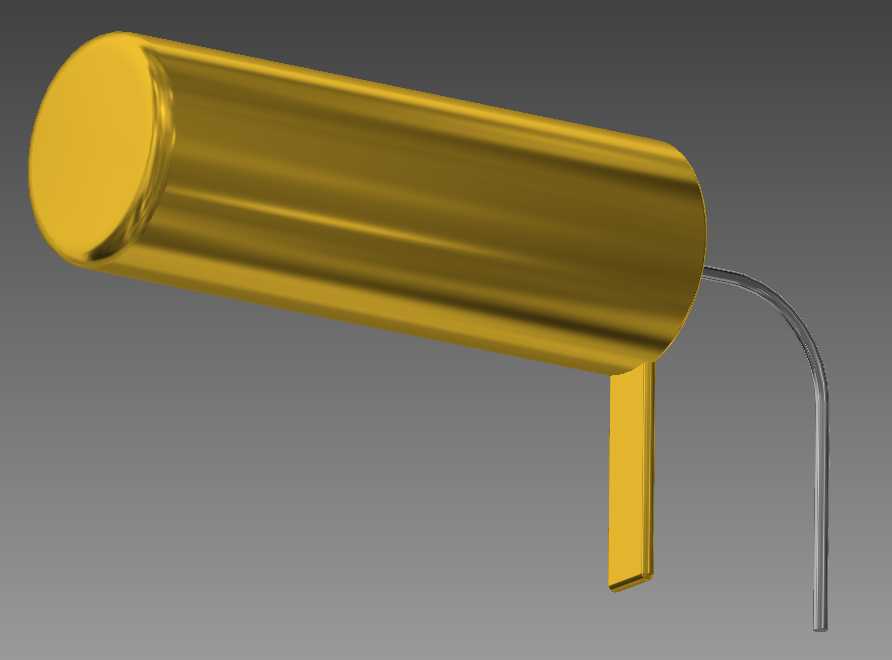

　　切削液腐蚀，避免线缆外皮老化破损导致的信号故障。在做三维结构建模时，重点还原了外壳的圆柱度、安装端面的平面度要求，以及引线出线位置的角度、应力释放段的长度，同时标注了安装螺母的锁紧扭矩范围、安装面的粗糙度要求，方便结构设计人员在做设备整体设计时直接调用，不需要重新核对安装尺寸，也能为现场安装人员提供明确的装配参考，避免因为安装不当导致的检测精度下降问题。
