Si1143光电传感硅芯片封装结构

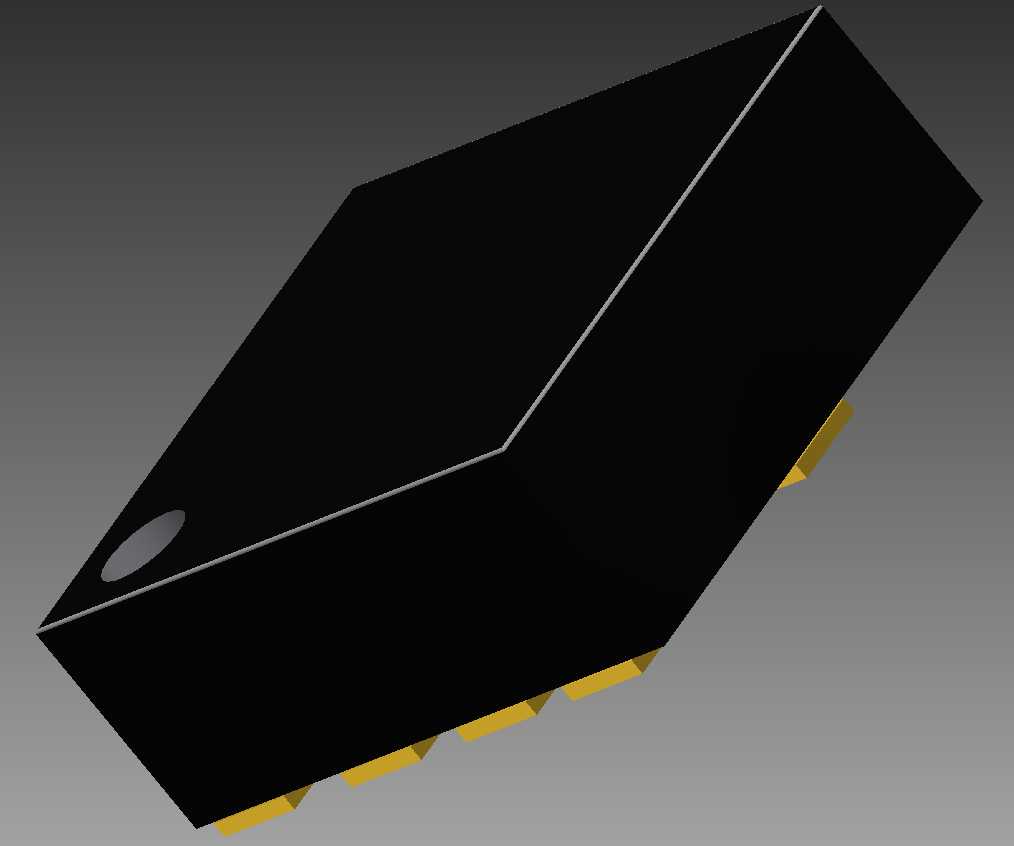

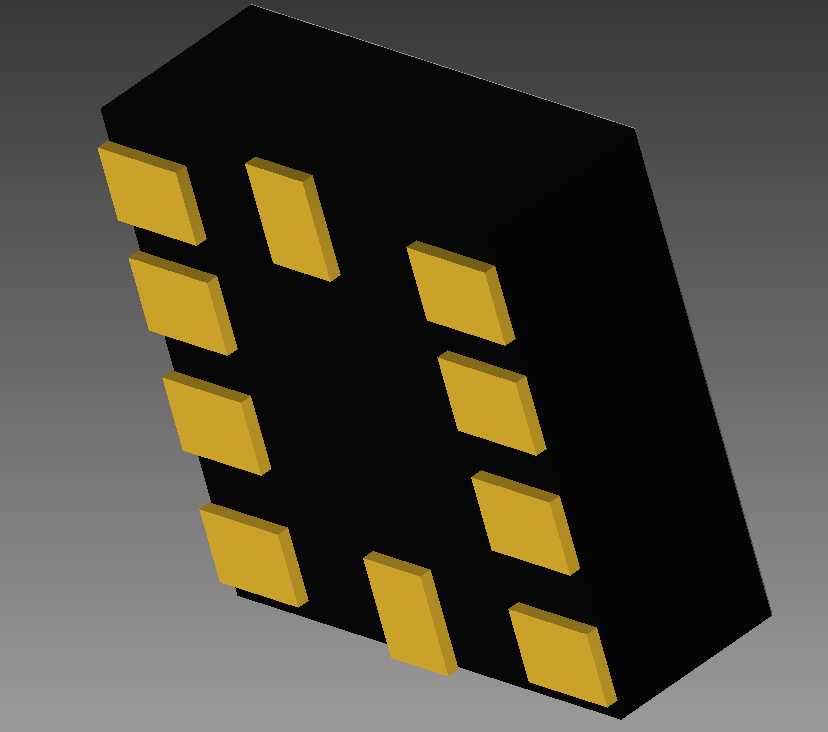

　　这款Si1143硅芯片属于光电集成类传感IC，在可穿戴设备、工业近距感应终端、智能照明控制模块中应用广泛，核心功能是完成环境光采集、接近距离检测，内置的ADC模块可直接将光电转换后的模拟信号转化为数字量输出，自带的I2C通信接口能直接和主控MCU完成数据交互，无需额外增设信号转换电路，同时预留的外部LED驱动引脚可直接驱动红外发射管，省去外围驱动元件的布局空间，大幅缩小终端传感模块的整体体积。从封装结构设计来看，采用无引脚贴片式封装，本体为黑色环氧塑封材质，引脚采用矩阵式排布在封装本体底部，这种排布方式能在有限的封装面积内布置更多信号引脚，同时缩短引脚到芯片内核的布线长度，降低信号传输过程中的损耗与干扰，

　　塑封本体的边角做了微小倒角处理，避免SMT贴装过程中吸嘴取件时出现边角磕碰掉屑的问题，也能减少回流焊过程中塑封体的应力集中，降低封装开裂的风险。在安装边界设计上，封装底部的引脚采用镀金工艺处理，共面度控制在贴片工艺允许的公差范围内，适配常规0.1mm厚度的锡膏印刷工艺，焊接时引脚的爬锡空间预留充足，不会出现连锡、虚焊的工艺问题，封装本体的厚度适配主流便携电子产品的内部堆叠要求，可直接贴合在PCB板表层安装，不需要在PCB上开设避让槽，降低终端产品的PCB设计难度。设计建模过程中，重点还原了封装本体的外形公差、引脚的位置度与凸起高度，每一个引脚的尺寸、相邻引脚的间距都严格参照实际器件的封装规格绘制，塑封本体表面的哑光质感、

　　引脚的金属光泽都做了对应呈现，可直接用于PCB布局的3D预览、整机装配的干涉检查，也能用于产品演示动画中的元器件展示，帮助结构设计人员在方案阶段就确认该器件的安装空间是否充足，避免后期打样出现元器件和周边结构件干涉的问题。在实际选型应用中，这款芯片的低功耗特性适配电池供电的便携类传感设备，内置的信号处理单元可降低主控芯片的运算负荷，外围电路仅需搭配少量阻容元件和红外发射管即可完成完整的光电传感功能搭建，封装的耐温范围满足常规消费电子、工业控制终端的焊接与工作温度要求，长期工作状态下塑封体的形变量极小，不会因温度循环出现引脚脱焊的问题。
