盘形凸轮带弹簧复位从动件结构

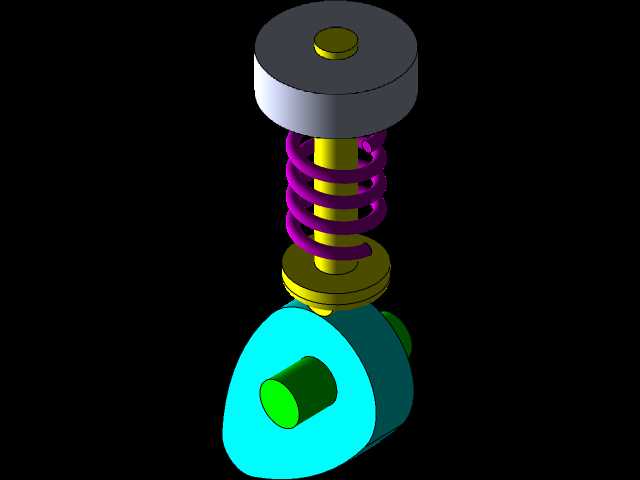

　　这套凸轮从动组件常见于轻工自动化送料、内燃机配气、纺织机械开口机构这类需要实现周期性往复直线动作的工位，核心作用是把凸轮轴的连续旋转运动，转化为从动件端的规律直线位移，相比连杆类往复机构，凸轮结构能通过轮廓曲线定制任意预期的从动件运动规律，适配复杂时序的动作需求。整套结构的核心传动件是底部的盘形凸轮，凸轮轴孔为通孔设计，可直接穿入传动轴通过平键周向固定，凸轮轮廓为偏心变径曲面，转动过程中曲面始终与从动件下端的接触盘贴合，接触盘采用大直径圆盘设计，能分散接触应力，避免凸轮曲面局部压溃，同时降低从动件杆部的侧向弯矩，减少杆部导向段的偏磨。从动件为直杆式结构，杆部中段套有圆柱螺旋压缩弹簧，弹簧上端抵靠顶部的固定限位端盖，

　　下端压在从动件的接触盘上，始终给从动件施加向下的压紧力，保证凸轮高速转动时从动件不会因为惯性脱离凸轮轮廓，避免动作时序错乱或产生冲击异响。设计这套结构时，首先要根据工位需要的从动件升程、回程运动角、停歇周期来绘制凸轮轮廓曲线，要注意轮廓曲面的最小曲率半径不能过小，否则会增大接触应力同时增加加工难度，弹簧的选型要匹配凸轮最高转速下的从动件惯性力，预压缩量要保证从动件在升程最高点时弹簧仍有足够的压紧力，同时弹簧刚度不能过大，否则会增大凸轮轴的驱动扭矩，增加不必要的能耗。安装边界上，凸轮轴的中心高要匹配设备机架的安装孔位，从动件的导向段需要配套直线轴承或者铜套导向，保证从动件运动方向与凸轮轴轴线垂直，避免卡滞，顶部的端盖需要设计可调结构，

　　用来调整弹簧的预压缩量，适配不同转速、不同负载的工况需求。从动件顶端的安装台可直接固定执行端头，比如送料推块、气阀阀盘等，不需要额外加装转接件，减少装配累积误差。整套结构没有冗余零件，运动链短，动作响应快，适合中高速周期性往复动作的工位，日常维护只需要定期在凸轮接触面加注润滑脂，检查弹簧的疲劳失效情况即可，维护成本较低。
