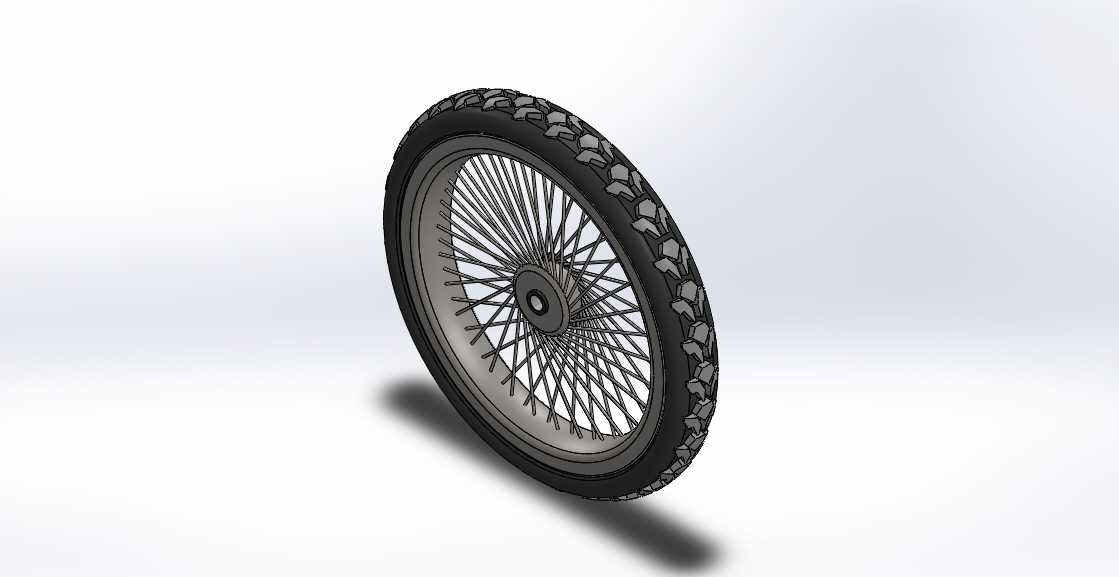

辐条式摩托行走轮结构三维设计

　　作为两轮行走设备的核心承载部件，这款辐条结构车轮的设计需要同时兼顾非铺装路面的冲击缓冲能力与高速行驶的径向稳定性，日常应用场景覆盖通勤代步、非铺装路面穿越、复古车型改装等多个领域，是跨骑类摩托与复古款两轮车常用的行走组件。从结构设计逻辑来看，整个车轮采用多根细辐条交叉编织的布局，每根辐条通过端部的螺纹结构与轮毂、轮辋的安装孔位配合，可通过调整辐条张紧度修正轮辋的径向跳动与端面偏摆，相比一体铸造轮辋，这种结构在受到路面硬物冲击时，可通过单根或多根辐条的微小形变分散冲击力，避免轮辋整体开裂失效，后期维护时仅需更换变形辐条即可完成修复，使用成本更低。轮毂部分采用中心沉孔设计，预留了与前轮轴、轴承、油封配合的安装台阶，

　　中心孔周边的辐条固定座采用均匀圆周排布，确保每根辐条的受力角度一致，避免长期使用后出现应力集中导致的辐条断裂问题。轮辋部分采用深槽式结构，匹配对应规格的充气橡胶轮胎，胎侧与轮辋的配合台阶做了圆弧过渡处理，避免轮胎充气时出现胎唇卡滞导致的密封不良问题，轮辋边缘的凸起结构可在轮胎低气压状态下限制胎唇移位，降低脱胎风险。轮胎部分采用块状越野胎纹设计，胎块之间的排水排泥槽深度充足，在湿滑路面或者泥沙路面行驶时，可快速排出胎面附着的泥水，保证胎面与地面的有效接触面积，提升抓地力。从安装边界来看，设计时需要严格控制轮毂中心到轮辋安装面的轴向尺寸，匹配前减震的安装间距，同时轮轴孔的直径公差需要与所选轴承的外圈过盈配合要求一致，

　　辐条的排布角度需要避开刹车盘、速度计齿轮的安装空间，避免装配时出现干涉。整个轮组的重量分配经过优化，转动惯量控制在合理区间，既不会因为过重影响加速性能，也不会因为刚度过低导致高速行驶时轮组晃动，辐条的交叉编织方式采用三交叉结构，相比直拉辐条结构拥有更好的侧向刚性，可承受转弯时的侧向载荷，避免过弯时轮组出现形变导致的操控失准。
