高精度螺旋锥齿轮传动件结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:451579
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计
  • 高精度螺旋锥齿轮传动件结构设计

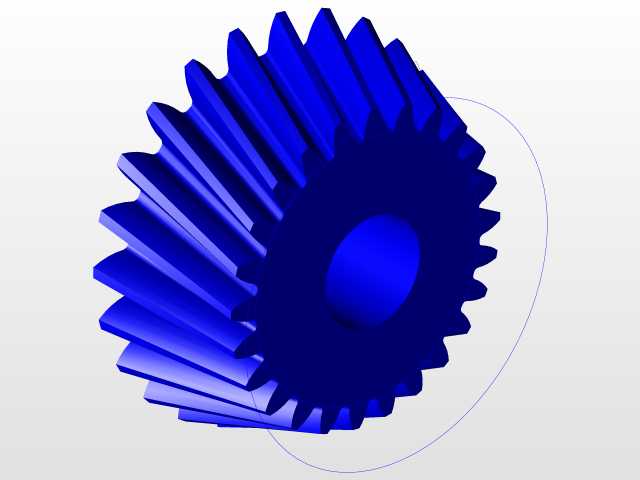

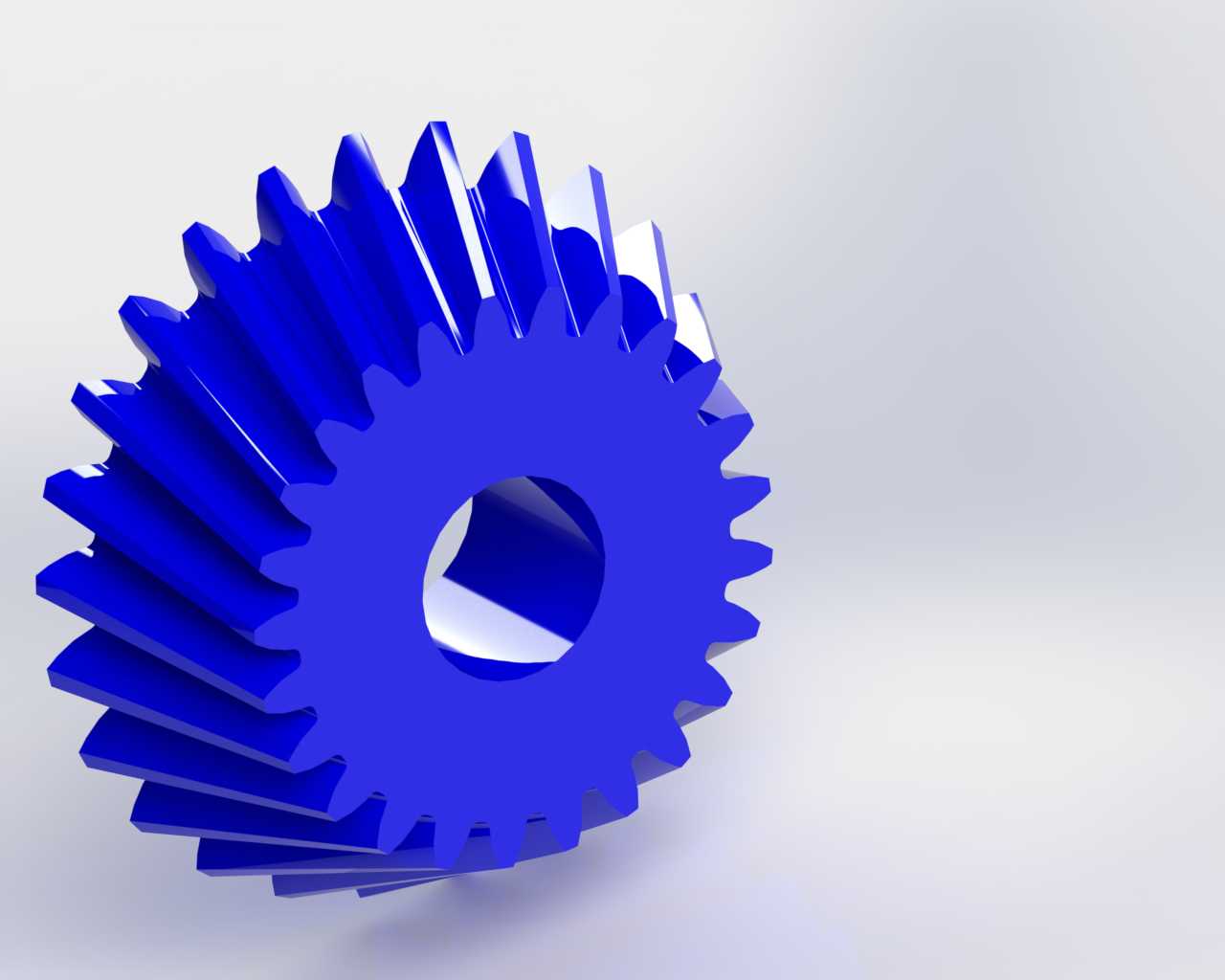

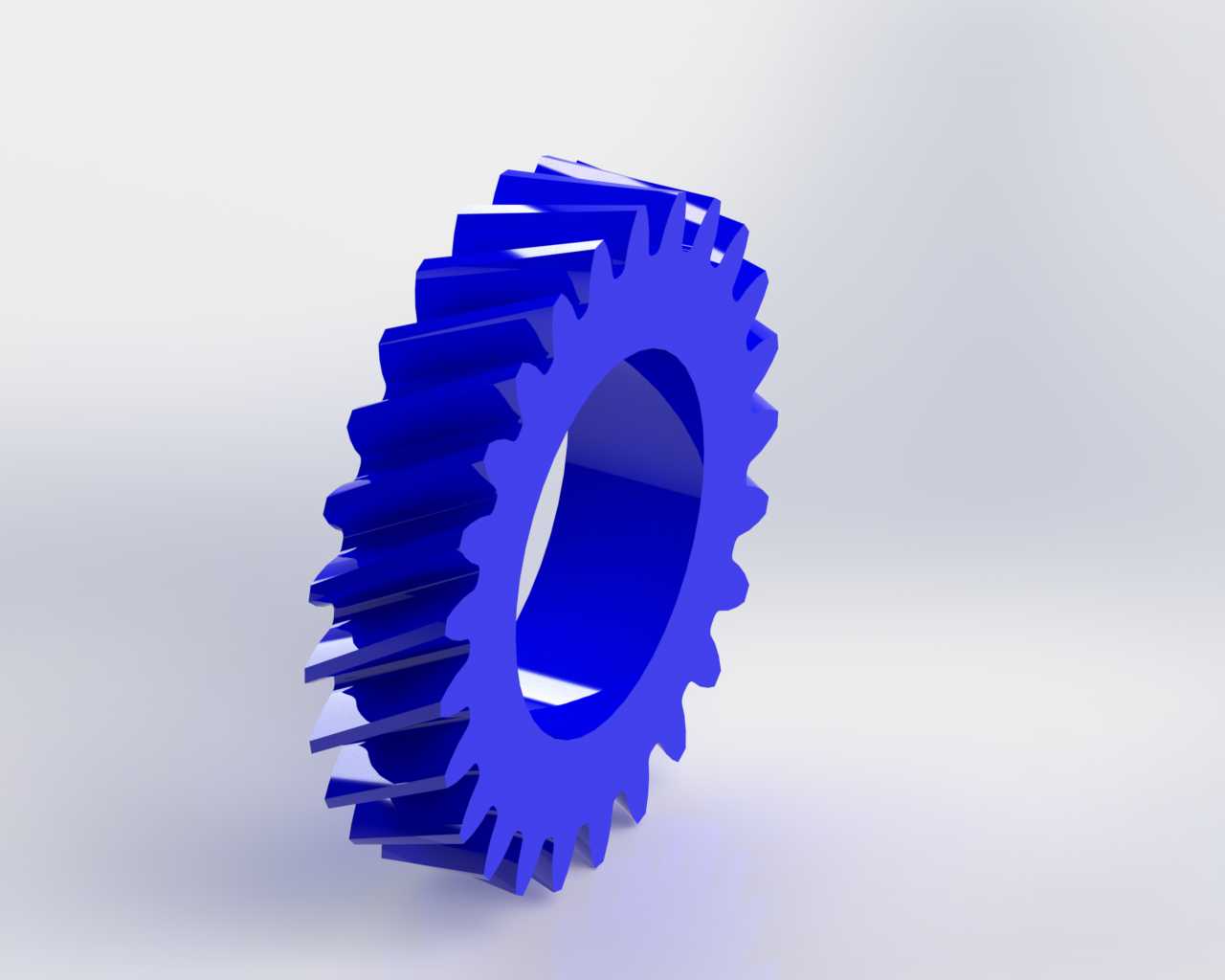

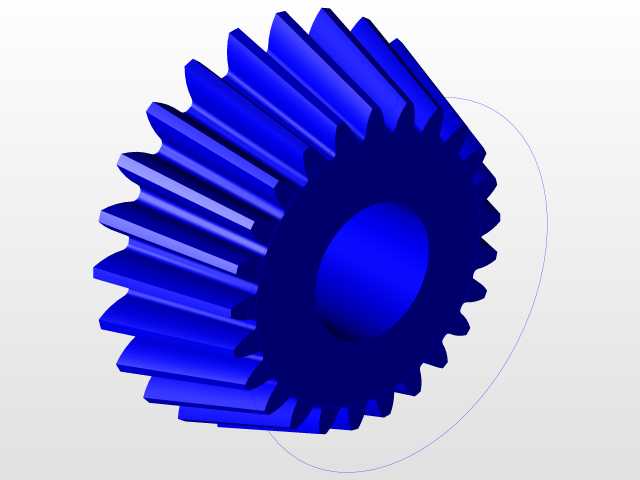

  这款螺旋锥齿轮主要用于相交轴之间的动力传递场景,常见于差速器、机床主轴传动箱、航空辅机传动单元以及重载工程机械的行走机构中,能够在空间交错的轴系间实现稳定的扭矩传输,相比直齿锥齿轮,其啮合过程是渐进式的,轮齿从一端开始接触逐步过渡到另一端,传动过程冲击更小、运行噪音更低,承载能力也有明显提升。从结构设计来看,该齿轮采用等基圆锥齿形设计,齿向沿节锥面呈螺旋状分布,齿顶与齿根均做了合理的圆角过渡,避免应力集中导致的轮齿断裂失效,中心的安装孔采用带键槽的通孔设计,能够与配套传动轴实现周向固定,传递额定扭矩时不会出现相对打滑的情况。在实际选型匹配时,需要重点关注安装距、节锥角、齿面接触区这几个核心参数,

  安装边界要保证齿轮副啮合时齿侧间隙处于合理区间,间隙过大会导致传动回程误差增大,反向传动时冲击明显,间隙过小则会在运行发热后出现齿面卡滞、磨损加剧的问题。设计过程中齿形参数经过反复校核,重合度大于2,保证多齿同时参与啮合,单齿承受的载荷被有效分摊,适合中高速、重载的传动工况。轮齿的螺旋角经过优化,既保证足够的轴向重合度提升传动平稳性,又避免轴向力过大给轴承选型带来额外负担,配套轴承需要能够同时承受径向力与双向轴向力,通常选用圆锥滚子轴承配对安装来抵消齿轮运行产生的轴向分力。这类齿轮在装配时需要做接触斑点检测,通过调整垫片厚度改变两齿轮的相对轴向位置,让接触斑点处于齿面中部偏齿顶的位置,保证满载工况下齿面接触均匀,不会出现偏载导致的局部点蚀、磨损过快问题。齿面的加工精度等级可以满足多数工业传动场景的要求,齿形公差、齿向公差均控制在合理范围内,运行时的传动效率能够保持在较高水平,能量损耗远低于直齿锥齿轮传动结构。
