手动台式压合工装夹具结构设计

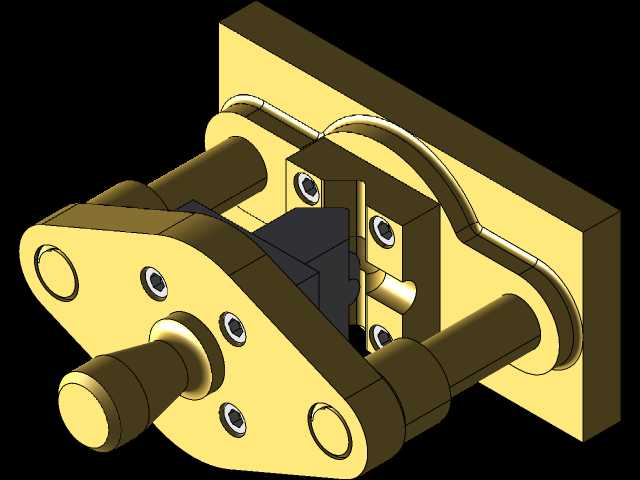

　　这款手动压合工装主要面向小批量零部件压装、精密组件铆接、小型工件校形的工位场景，在电子元器件引脚压接、小五金件铆合、塑胶件与金属嵌件压配、小型冲压件整形等工序中应用广泛，尤其适合多品种小批量的试制车间、维修工位、教学实训场景使用，无需外接气源或液压动力源，仅靠手动操作即可完成压合作业，对工位配套条件要求极低。从结构设计逻辑来看，整体采用双立柱导向结构，两根对称布置的导向立柱连接上下安装板与底部基座，保证压头下行过程中无偏摆，压合面平行度公差可控制在0.02mm以内，避免压装过程中出现工件压偏、嵌件歪斜的问题。顶部的按压手柄采用杠杆增力结构设计，通过短力臂驱动压头组件下行，操作力经过杠杆放大后，压头端可输出足够的压合力，

　　满足常规小零件压装的力值需求，手柄握持端做了圆弧过渡处理，长时间操作不易产生硌手的疲劳感。压头与上安装板之间采用快换式连接结构，可根据不同工件的压合需求更换对应形状的压头，无需拆解整个工装主体，换型时间可控制在5分钟以内，适配多品种生产的柔性需求。底部基座设置了定位槽安装位，可根据工件外形定制配套的定位块，工件放置后可自动找正压合位置，无需操作人员反复对位，降低操作难度的同时提升压装一致性。从安装边界来看，整体基座为矩形实心结构，底部预留了四个安装沉孔，可通过螺栓直接固定在标准钳工工作台面上，安装时需保证基座上平面与工作台面的平行度，避免长期受力后出现立柱倾斜的问题；整体外形尺寸紧凑，占用工作台面面积不足0.1平方米，

　　不会过多占用工位操作空间，闲置时也可直接收纳在工具柜中。导向立柱与导向孔之间采用间隙配合，配合面预留了润滑脂存储槽，日常维护仅需定期涂抹少量润滑脂即可保证导向顺畅，无复杂的维护需求。压合行程设置了硬限位结构，当压头下行到设定的极限位置时会被限位块挡住，避免压合力过大损坏工件或工装本身，行程限位块可根据不同工件的压合深度需求调整厚度，适配不同高度工件的压装需求。在实际使用过程中，操作人员仅需将待压合工件放置在底部定位位，单手下压手柄即可完成压合作业，压合到位后松开手柄，内置的复位弹簧会自动带动压头回升到初始位置，操作流程简单，新员工经过简单讲解即可独立操作，无需长时间的技能培训。
